HFD-UT8C Sistema ultrasônico multicanal 25-10KHz

HFD-UT8CSistema ultrasônico multicanal

A série HFD-UT2C/UT4C/UT8C/1616C/UT40C é a nossa nova plataforma de aquisição de dados ultrassônicos multicanal e desenvolvimento secundário.Recepção de sinal de eco, amplificação, aquisição e processamento de AD.Além disso, fornece os desenvolvimentos secundários para o usuário desenvolver novos softwares - O processamento dos dados registados pelo HFD-UT2C ~ UT40C permite aos usuários personalizar funções e interfaces, e, em seguida, integrá-los no sistema para formar uma variedade de sistemas de aplicação de ultrassom.

HFD-UT8C significa que o instrumento tem 8 canais UT e que os canais são bloqueáveis.

*Nota: Se forem necessários mais canais, considere o HFD-UT40C, que suporta 40 canais UT.

Especificações:

Princípio estrutural:

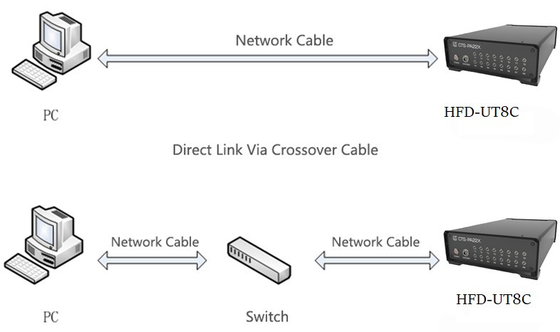

O HFD-UT8C é um módulo independente, ligado ao hospedeiro de monitorização através do cabo de rede.O software em execução no host de monitoramento envia instruções para o HFD-UT8C através da interface de rede, e recebe os dados devolvidos pelo HFD-UT8C, conforme mostrado na figura abaixo.

Características:

Desenvolvimentos secundários

• Fornecer um conjunto completo de programas de exemplo de cliente DEMO código fonte.Os utilizadores podem consultar o código DEMO para desenvolvimento secundário ou adicionar funções diretamente ao código DEMO para desenvolvimento.
• O acesso de programação secundária, concebido cuidadosamente, permite uma programação intuitiva e simples, suportando depuração manual.O utilizador pode enviar os instrumentos para o HFD-UT2C~UT40C manualmente para testar o efeito da modificação dos parâmetros

Excelentes características físicas

• Circuito de excitação ultrasônica integrado interno, forma de onda quadrada negativa, tensão ajustável de - 25V a - 300V, largura de pulso ajustável de 30ns a 1000ns,correspondência máxima com diferentes tipos de elementos de transmissão.
• Integrado internamente com a maioria das funções de processamento e detecção de sinal exigidas pelo instrumento de detecção de falhas por ultra-som, tais como compressão de ondas A, detecção de portões, medição do caminho sonoro,etc.., pode rapidamente configurar um sistema de detecção de falhas ultra-sônicas padrão.
• Oferece dados brutos para processamento do usuário enviando dados brutos de aquisição de AD para clientes
