HUATEC FD-GT-1010 Detector de Falhas Digital Ultrassônico
Especificações:
| Atenuador |
Cada 12 dB ± 1 dB |
| Ruído de entrada equivalente |
< 80 × 10- 9V/√HZ |
| Pulso de transmissão |
onda quadrada negativa; tensão ajustável de 25 a 250 V em continuidade, com passo de 25 V; largura ajustável de 30 a 1000 ns em continuidade, com passo de 5 ns.com duas bordas inferiores a 10 ns, e o pulso será otimizado para a unidade. |
| Modos de ensaio |
Single/Dual |
| Diminuição |
400,80Ω |
| Frequência de trabalho |
Banda larga e banda estreita em movimento.0.5-15MHz; estreito:1.5 ¢ 3MHz |
| Ganho |
0.0·110.0dB, passos: 0.1/1.0/2.0/6.0dB; aceleração automática de passo de aumento no Shift 0.1 Db |
| Opção de velocidade |
10001500m/s, ajustável em continuidade; 30 velocidades pré-definidas para materiais comuns |
| Cobertura |
0.0·10000mm (aço onda longitudinal), ajustável em continuidade, passo min 0,1mm |
| Rectificação |
positivo, negativo, full-play, RF |
| Limite e alarme |
Dois limiares/portas com unidade de hardware opcional, condições de alarme em tempo real |
| onda progressiva, onda regressiva e figura DAC; sinalização de alarme acústica ou óptica |
| Modo de medição: pico, borda dianteira |
| Exibição |
5.7 "TFT LCD a cores, resolução 640×480 |
| Mudança de pulso |
-7,5 ‰ 3000 μs |
| Zero da sonda |
0~999,9 μs |
| Frequência repetitiva do pulso |
25-800 Hz, regulação automática |
| Erro de linearidade vertical |
≤ 3% |
| Erro de linearidade horizontal |
≤ 0,4% |
| Excesso de sensibilidade |
≥ 60dB (200Φ2 buraco de fundo plano) |
| Resolução |
≥ 36 dB ((Modelo da sonda: 5MHz 14mm Dia) |
| Faixa dinâmica |
≥ 32 dB |
| Rejeitar |
(090%) %; sem prejuízo da linearidade e do ganho |
| Nível de ruído |
< 10% (onda longitudinal de aço, 250 mm) |
| Porto |
Conector de transmissão: Q9 (BNC) |
| HOST do USB |
| Porta micro SD |
| Fornecimento de energia |
Bateria Li de grande capacidade e sem efeito de memória, potente por 6 ̊8 horas |
| Carregador integrado (ou externo); potência AC: 220V |
| Padrões de ultrassom |
compatível com a EN 12668-1 |
| de acordo com o JB/T 10061-1999 |
| Peso |
cerca de 1,50 kg (bateria e carregador integrados) |
| Dimensão |
246 mm × 166 mm × 47 mm |
A 13a Competição de Competências Profissionais de Sistemas de Construção de Engenharia em 2017, o único instrumento oficialmente designado.
A primeira competição nacional de habilidades profissionais militar-civil em 2016, o único instrumento oficialmente designado.
Modelo FD-GT-1010 detector de falhas de ultrassom digital é desenvolvido com a técnica líder no mercado doméstico: acionamento de onda quadrada.É um dispositivo de alto custo-benefícioÉ de acordo com a nova norma TSG R0004-2009 e com a norma europeia EN12668-1:2010.
O ecrã equipado é assumido por um ecrã TFT de alta resolução 1/2-T-R (640×480), mantendo boas condições de trabalho ao ar livre ou sob luz solar intensa.A energia é fornecida por bateria de 6-8 horas de vida em serviço ininterrupto.
É aplicável em campos de trabalho móveis ou aéreos para petrificação, recipientes sob pressão, energia elétrica e transporte ferroviário.
Características:
- Os circuitos sofisticados com uma frequência de amostragem de 640 MHz permitem ao sistema refletir rapidamente os sinais das falhas e interpretá-los com precisão até ao detalhe, não importa quão fracos e pequenos sejam.que assegura o tempo real e a veracidade dos sinais de eco.
- O avançado acionamento de ondas quadradas torna o dispositivo extraordinariamente penetrável com alta relação sinal-ruído quando aplicado em materiais de alta atenuação ou obras grossas.tensão de accionamento, e a resistência à amortecimento contribuem para a alta resolução do dispositivo quando usado em obras finas ou compósitos.
- Técnica de filtragem digital PIR para melhorar a relação sinal-ruído.
- Ecrã TFT de 5,7" de qualidade (640×480), adequado para trabalhar ao ar livre ou sob a luz solar.
- De acordo com a EN 12688-1:2000, registro e armazenamento prolongados e contínuos, de acordo com os padrões TSG R0004-2009.
- Ajuste automático da velocidade para os materiais em que se trabalha e adaptação dos parâmetros como o atraso de tempo, valor K para diferentes sondas; DAC e figuras AVG podem ser facilmente organizados e desenhados.
- Porta de cartão SD para armazenamento em massa; porta USB para volume estendido a partir do disco U e para controle estendido a partir de teclado ou mouse, realizando comunicação, transferência de dados e saída em papel com PC.
- Estrutura e aparência ergonomicamente otimizadas com uma alça ajustável em vários ângulos.Peso de 1,5 kg, incluindo bateria e carregador incorporados para fácil operação e transporte.

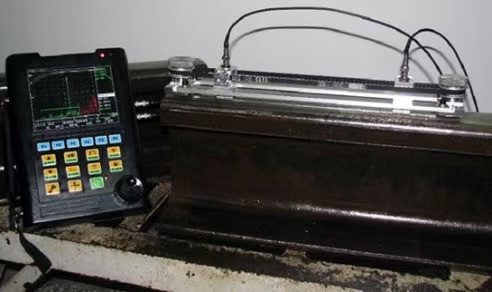

Ferrovias Soldadura-seam Tandem de propósito Scanne
O escâner tandem destinado à soldadura do carril - HSCQc1-H2 é concebido para detectar inclusões, furos e rarefações no interior da parte central da costura de soldadura da secção transversal do carril.
Características
1O scanner está equipado com duas sondas que se movem em direcções opostas.
2O caminho sonoro total permanece no pedaço de aço do trilho.
3Coloque o scanner equipado com um par de sondas T-R na parte central da peça do carril e ajuste o botão à medida que a sonda se mova do ponto de partida da régua para o close-up,que irá realizar o processo de detecção da cabeça para baixo da seção transversal da costura de soldaA profundidade da falha pode ser lida a partir da régua.
4. Com estrutura simples, peso leve e alta durabilidade. Saco à prova d'água é fornecido para conveniente transporte.
5Pode ser combinado com qualquer instrumento UT com pares de conectores T-R.
6. Mais portátil quando combinado com os modelos HUATEC FD-GT-1010 e FD-GT-1020 e adequado para trabalho de campo.
