HPA-22T1 Fase Array TFM Real Time 3D Sistema de Imagem Ultrasônica

HPA-22T1 Faseado Array TFM Sistema de Imagem Ultrassônica 3D em tempo real

O HPA-22T1 é um novo sistema de detecção de imagem ultra-sônica rápida de foco total (TFM) de 64 canais de matriz em fase paralela completa desenvolvido independentemente pela nossa empresa. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

A plataforma industrial de metadados RF em matriz em fase que pode processar diretamente os dados originais completos por computador.

Especificações:

Características:

• Modelo de algoritmo de reconstrução de foco total (TFM)
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64 canais de hardware de matriz totalmente paralela
  Com 64 canais de hardware de matriz totalmente paralela, pode recolher até 4096 dados FMC de ondas tipo A em tempo real com uma profundidade de amostragem de 2 m.
• Detecção de imagem de focagem total em tempo real (TFM)

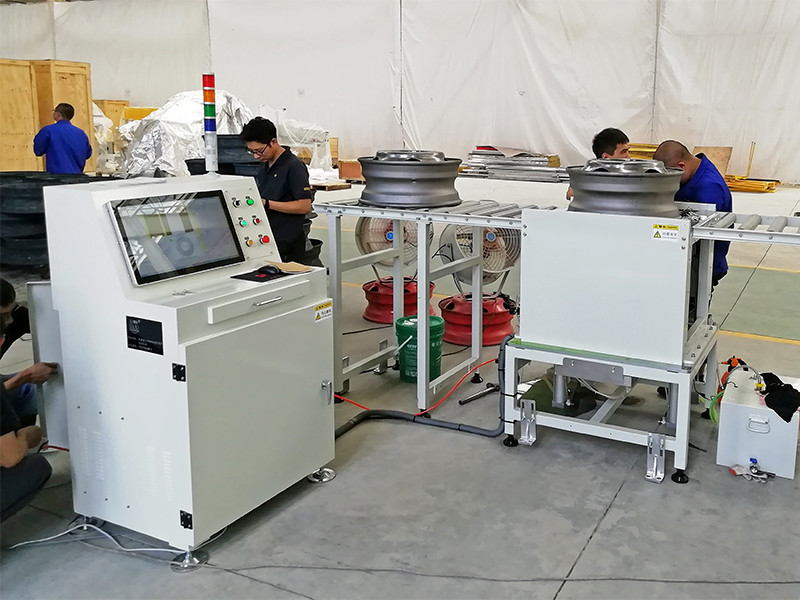

  Apoio à detecção de imagens rápidas de materiais compostos aeroespaciais soldas de traseira de linhas ferroviárias de alta velocidade jantes e eixos de rodas de locomotivas elétricas parafusos de pás de turbinas eólicas e soldas de traseira de parede espessa.
• Imagem rápida por tomografia c-scan
  Com base no foco total 2D (TFM) combinado com o posicionamento do codificador, pode ser realizada uma imagem rápida de varredura C para os materiais detectados.
• Módulo de focagem total de ondas transversais 3D (TFM)

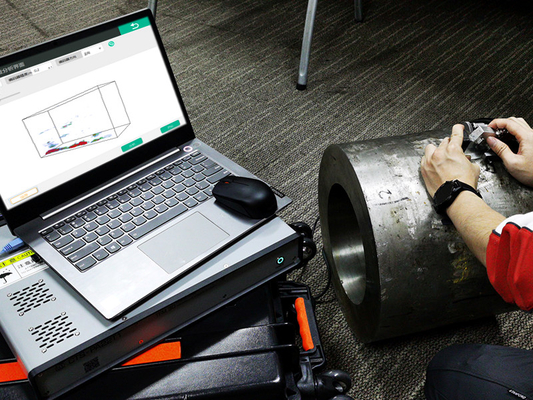

  Com base na sonda de matriz bidimensional e nas cunhas correspondentes, a detecção em tempo real da área de solda pode ser realizada para formar uma exibição gráfica 3D estereoscópica;3D-TFM combinado com o codificador pode formar uma imagem de detecção 4D intuitiva e transparente da área de solda.
• Múltiplos modos 3D-TFM
  Uma variedade de soluções de MTF para fundições e forjas de soldas; uma alternativa ideal para a inspecção RT de soldas de aço inoxidável austenítico de parede média e espessa.
• Detecção 4D em tempo real
  O 3D-TFM combina com o codificador para formar uma imagem de detecção 4D em tempo real e a velocidade de digitalização é de até 100 mm / s.
• Detecção por MTF de peças especiais
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• Armazenamento de dados originais e geração de relatórios
  O sistema fornece funções como o armazenamento de dados originais de matriz completa e o armazenamento de resultados de teste, análise quantitativa da localização do defeito, etc.Pode fornecer relatórios de ensaio de acordo com o formato de relatório exigido pelos utilizadores..
