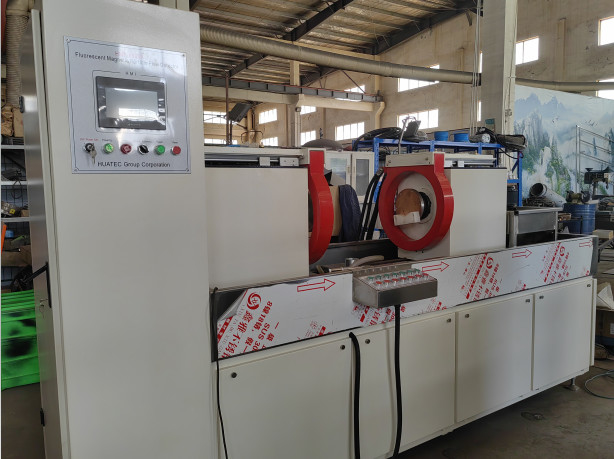

Máquina de detecção de falhas de partículas magnéticas fluorescentesHMP-6000A
Princípio de funcionamento
A detecção de defeitos de partículas magnéticas utiliza a interação entre o campo magnético de fuga e o pó magnético no defeito da peça,que aproveita a diferença entre os defeitos de superfície e de quase-superfície dos produtos de aço (tais como rachaduras)Após a magnetização, o campo magnético na descontinuidade destes materiais será distorcido,que formam parte da fuga de fluxo magnético e geram um campo de fuga magnéticaAssim, atraindo pó magnético para formar pó magnético acumulação no defeito - marcas magnéticas, sob as condições de iluminação adequadas, mostrando a localização e a forma do defeito
Aplicação
A máquina de detecção de falhas de partículas magnéticas fluorescentes é usada para detectar a superfície e a superfície próxima das peças de trabalho ferromagnéticas (como parafusos, alfinetes, buchas, engrenagens, anéis de engrenagem, virabrequim, etc.).) devido à falsificação, amortecimento, moagem, fadiga causada por rachaduras e inclusão de escória e outros defeitos menores.
Parâmetro técnico
Faixa de detecção: diâmetro (φ400 mm), comprimento 1000 mm
Método de detecção: detecção de partículas magnéticas fluorescentes ou não fluorescentes
Modo de magnetização: magnetização circunferencial, longitudinal, composta
Espaçamento entre eléctrodos: 0~1000 mm (regulado)
Modo de fixação: fixação pneumática
Corrente de magnetização: 0~6000A
Efeito de desmagnetização:5 А/cm
Sensibilidade de detecção: filme de ensaio padrão A1 (15/50) claramente exibido
Fonte de alimentação: AC 380V 50Hz de três fases e 5 fios
| Parâmetros de ensaio |
| Nome atual |
Ar condicionado |
| Corrente de magnetização circunferencial ((A)) |
5500 |
| Método de magnetização longitudinal |

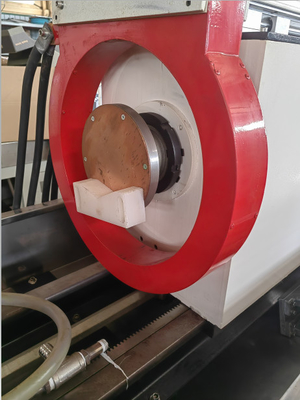

Jugo eletromagnético, bobina localizada no interior da caixa de eletrodos |
| Corrente de magnetização longitudinal (A) |
¥50 |
| Diâmetro máximo da bobina ((mm) |
500 |
| Distância máxima dos polos ((mm) |
1000 |
| Controle |
Manual |
| Interface de operação |
Ecrã táctil |
| Aplicação: |
pneumáticos |
| Cabeça de eletrodo móvel |
2PCS |
| Modo de rotação |
Eletrodomésticos |
| Método de magnetização AC |
Magnetização circunferencial, magnetização longitudinal, magnetização composta |
| Método de desmagnetização AC |
Desmagnetizar a atenuação automática |
| Tempo de pulverização |
Manual |
| Tempo de magnetização |
Cada vez que |
| Tempo de observação por rotação |
Círculo |
| Tempo de desmagnetização |
Cada vez que |
| Caixa de captura |
Volume 40L; Equipado com rolos, função de mistura, |
| Filtro de aço inoxidável, duplo uso para óleo e água |
| Iluminação da luz branca |
¥1000 lx |
| Erro de medição de corrente |
≤ ± 10% |
| Fonte de ar |
0,08-0,1MRa |
| Potência |
Três-fases de cinco fios, 380 V±10%, 50 Hz |
| Dimensão global ((mm) |
Duração:2500 |
| Largura: 800 mm (não é necessário quarto escuro) |
Padrão executivo
Máquina de detecção de falhas de partículas magnéticas: GB/T8290-2011
Condições de observação para inspecção de partículas magnéticas: GB/T 5097-2020/ ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method (Método de ensaio de partículas magnéticas) ASTM E1444-01
União Europeia, norma internacional: DIN EN ISO 9934-2-2003
Configuração padrão
1 máquina principal de detecção de falhas de partículas magnéticas fluorescentes
Sistema de recuperação de spray de suspensão magnética 1 conjunto
Um medidor de Gauss
1 tubo de medição da concentração em suspensão magnética
