Revestimento de estanho em cobre galvanizado camada multifunção de revestimento de espessura gauge

Revestimento de estanho sobre uma camada galvanizada de cobre com um indicador de espessura de revestimento multifuncional

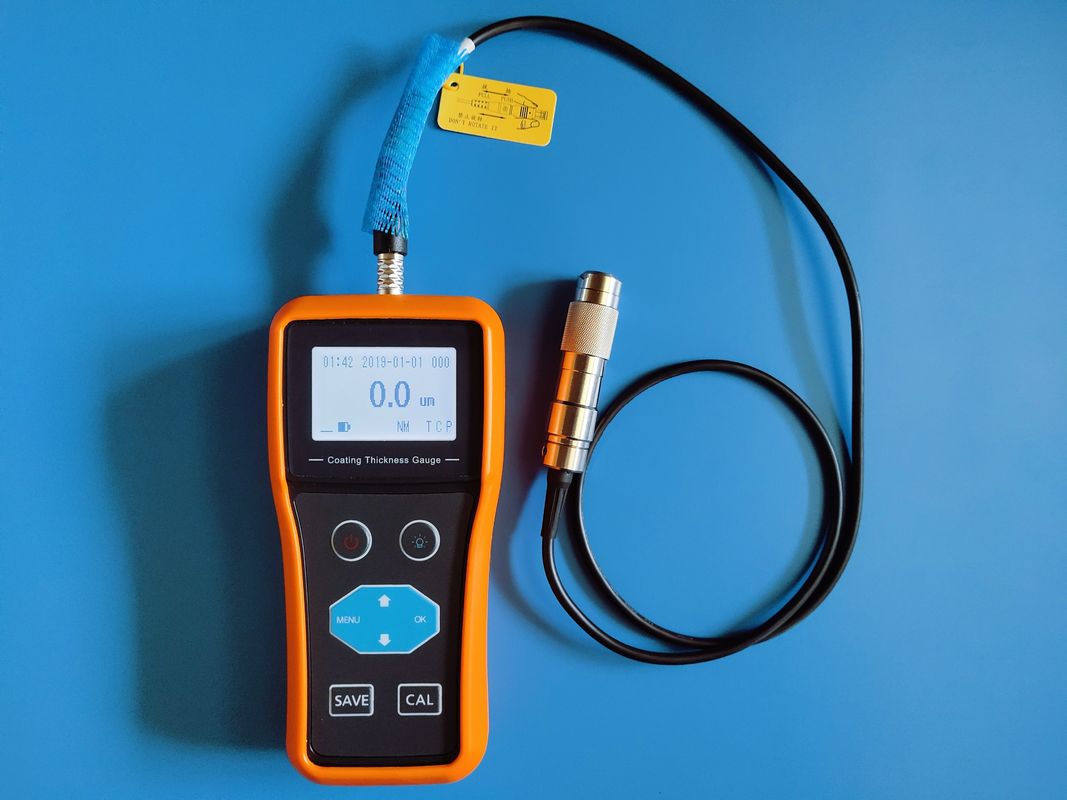

O TG-6105 é um medidor de espessura de revestimento portátil de corrente magnética e turbulenta, que pode medir rapidamente, sem danos, a precisão de substratos metálicos magnéticos (como aço, ferro,ligas e aço magnético duro, etc.) sobre a espessura do revestimento magnético (como zinco, alumínio, cromo, cobre, borracha, tinta, etc.) e substratos metálicos não magnéticos (como cobre, alumínio, zinco, estanho, etc.).) sobre a espessura da camada condutora (como a borracha, tinta, plástico, filme de oxidação anódico, etc.),

NM:tipo de sonda, T: revestimento de estanho sobre cobre, C:compensação da temperatura em tempo real,P: medição única

Aplicação:

Pode ser usado em laboratório, também pode ser usado em instalações de engenharia, é amplamente utilizado na fabricação, indústria de processamento de metais, indústria química, inspeção de commodities e outros campos de teste,É o instrumento profissional necessário de proteção de materiais.

Padrão:

• GB/T 4956 -- 2003 Medição da espessura do revestimento de revestimentos não magnéticos em substratos magnéticos -- Método magnético
• GB/T 4957 -- 2003 Medição da espessura do revestimento de revestimentos não condutores em metais de matriz não magnética pelo método da corrente de redemoinho
• JJG 818 -- 2018 Instrumento de medição da espessura do revestimento de tipo de corrente magnética e de redemoinho
• JB/T 8393 -- 1996 Instrumento de medição da espessura do revestimento de tipo corrente magnética e de redemoinho
• GB/T 15675-2008 Eletrogalvanização contínua, chapas e tiras de aço revestidas com liga de zinco e níquel
• GB/T 2518-2008 Chapas e tiras de aço galvanizadas a quente contínuas

Características:

• adota um chip de amostragem de alta precisão e um modelo especial de calibração, com tecnologia avançada de compensação de temperatura em tempo real, pode alcançar toda a gama de medições precisas,e pode medir com precisão a espessura da galvanização ultra fina e camada de óxido abaixo de 20um
• pode ser medida ao mesmo tempo espessura da camada galvanizada e peso unitário (versão em gramas)
• Suporta uma variedade de especificações de sonda, a sonda pode ser re-coordenada com o instrumento principal após o desgaste, prolongando efetivamente a vida útil da sonda
• Dispõe de medição de ponto único de alta precisão, medição por digitalização, medição de peso unitário (versão TG-6105P de peso em gramas), medição de diferença, medição média e outros modos de medição
• Tem calibração de ponto zero, calibração de um ponto, calibração de dois pontos e funções de calibração básica, pode corrigir automaticamente o erro do sistema
• tem a função de armazenamento de dados e pode ser agrupado com os dados salvos para análise estatística
• pode definir os limites superiores e inferiores do valor da espessura, para além do intervalo do alarme automático
• com função de aviso de estado de acoplamento, compreensão intuitiva do estado de medição
• exibe informações completas, incluindo valor de espessura, estado de acoplamento, informações de quantidade elétrica, tempo de ensaio, estado de armazenamento, etc.
• Modulo Bluetooth integrado (versão Bluetooth opcional) e interface Mini-USB, impressora Bluetooth opcional,e pode comunicar com PCs ou dispositivos terminais inteligentes para transmissão de dados por fios e sem fios
• Suporta medição online em tempo real, controle de instruções (versão de instruções), o software host pode ser atualizado
• Pode ser equipado com interface de comunicação RS232, RS485, opcional para modelo em linha
• pode ser personalizado o módulo de medição de espessura e o sensor de medição de espessura

Parâmetros técnicos:

Guia de sonda da série TG-6105

Tipo de sonda		F sonda (Indução magnética)						N sonda(currente de redemoinhos)
Utilização		Revestimento não magnético de substrato metálico magnético						Revestimento não condutor em substrato metálico não magnético
Tipo de sonda		FM	FL	Fx	FT	FS	FH	NM	Países Baixos
Distância de medição ((μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Precisão de medição ((μm)	Calibração básica	± ((0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	± ((0,5+1% H)	±(1+2% H)	± ((0,5+1% H)	±(1+2% H)
	Calibração do ponto zero	±(1+2% H)	±(1+3% H)	± ((2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Min. raio de curvatura		Convexo 1,5 mm	Convexo 1,5 mm	Convexo 10 mm	Convexo 1,5 mm	Convexo 1 mm	Convexo 1,5 mm	Convexo 3 mm	Convexo 6 mm
Min. raio de área		Φ7 mm	Φ7 mm	Φ40 mm	Φ7 mm	Φ3 mm	Φ7 mm	Φ5 mm	Φ7 mm
Espessura crítica da chapa		0.5 mm	0.5 mm	2 mm	0.5 mm	0.2 mm	0.5 mm	0.3 mm	1 mm
Temperatura ((°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Direção de medição
Área de aplicação comum		Sonda padrão   Capa de pintura de revestimento convencional etc.	Camada de pintura de sonda mais espessa, revestimento por pulverização, etc.	Uma camada anticorrosiva de sonda ultra espessa,   Camada de protecção contra incêndio, etc.	A área estreita dentro do tubo com sonda de ângulo reto	Pequena sonda, peça de trabalho pequena, fixação, etc.	Sonda de alta temperatura pode suportar altas temperaturas de 300 ° C	Capa de óxido de sonda padrão, revestimento por pulverização,   De aço inoxidável	Revestimento de sonda mais espesso, revestimento de tinta, etc.

Guia do modelo da série TG-6105

Nota: Portos de comunicação RS232/485 e outros opcionais para o modelo em linha
