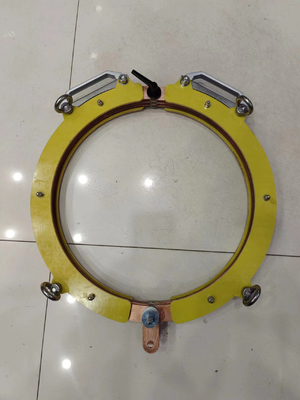

HCDX-C300S Detector de falhas de bobina magnética tipo 300 mm

HCDX-C300S Detector de falhas de bobina magnética de tipo aberto-cerrado de 300 mm

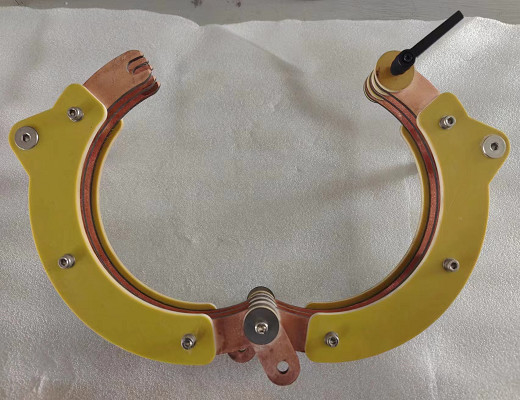

O detector de falhas de partículas magnéticas de bobina de tipo aberto-fechado facilita a entrada da peça na bobina.

Parâmetro principal

II Introdução da função

1, Magnetização - iniciar o campo electromagnético para magnetizar a peça de trabalho;

2, desmagnetização - o campo de desmagnetização começa a desmagnetizar a peça;

3, Alarme de sobre-temperatura - a bobina tem um sensor de temperatura de 75 °C incorporado. Quando a temperatura definida é ultrapassada, entra no estado de protecção;

III Instalação e colocação em serviço

Instalação:

1O equipamento deve ser instalado num ambiente seco, sem poeira metálica, gases corrosivos e artigos inflamáveis e explosivos;

2. A temperatura do meio circundante não deve ser inferior a - 10 °C e superior a + 40 °C;

3A humidade relativa do ar não deve ser superior a 85%;

4. A ligação de tubos e fios entre o equipamento de instalação e cada instalação auxiliar deve ser ligada de acordo com o sinal de indicação e a base da tomada;

5. A fonte de alimentação (alimentação, fonte de ar, etc., de acordo com o ambiente de instalação e as condições de funcionamento do equipamento), e a casca do equipamento está fundamentada de forma fiável;

Colocação em serviço:

1. Após a instalação do equipamento, verifique primeiro se todos os fios de ligação e parafusos de fixação estão soltos e caem;

2. Usar instrumentos para medir se a tensão na extremidade superior do interruptor principal da máquina atende aos requisitos do ambiente de instalação do equipamento e condições de funcionamento;

3. Verificar cada acção de função, pressionar ou alternar manualmente cada interruptor de função, e cada acção de função do equipamento deve ser executada em conformidade;

4- Inspecção do efeito de desmagnetizar: verificar se o magnetismo residual após a desmagnetizar cumpre os requisitos;

5Após passar pela comissionamento e inspecção, o equipamento pode ser colocado em produção.

IV Manutenção de rotina

Após a utilização do equipamento, devem ser realizadas as seguintes operações:

1. Desligue o interruptor de alimentação e corte a fonte de alimentação do equipamento;

2Cortar o interruptor principal da fonte de alimentação externa;

3. Limpe a mancha de óleo na superfície da bobina e mantenha todo o equipamento limpo;

4Verifique a ligação do circuito, o cabo e o sujeiro para verificar a sua soltura e envelhecimento no prazo de um mês;

5Verificar diariamente se a concentração da suspensão magnética satisfaz a norma;

6. Deve utilizar-se uma lavagem neutra para limpar a mancha de óleo na superfície do equipamento;

7Se a carcaça estiver danificada, é proibido continuar a utilizá-la;

6, Princípio de detecção de falhas

Princípios do eletromagnetismo

A corrente magnetizante forma um campo eletromagnético através da superfície da peça ferromagnética (AC e DC de meia onda têm efeito de pele).A existência de defeitos irá cortar a linha magnética de forçaAs partículas magnéticas acumulam-se para formar marcas magnéticas.A existência de defeitos pode ser julgada observando marcas magnéticas (marcas magnéticas são realmente defeitos ampliados).

Método de magnetização longitudinal

Isto é, usando o método da bobina, a peça de trabalho é enrolada na bobina ou colocada entre o jugo magnético composto por duas bobinas.O campo magnético longitudinal é gerado na bobina e passa ao longo do eixo longo da peça de trabalho para verificar a rachadura circunferencial.
