Sistema de detecção de fugas de solda de caixa de vácuo

Sistema de detecção de fugas de soldadura da caixa de vácuo

2. Parâmetro técnico

1. Introdução do produto

A detecção de fugas de caixa de vácuo é um método comumente utilizado, como a detecção de fugas de soldagem da soldagem do fundo do tanque e do recipiente de pressão.O tamanho geométrico da caixa de vácuo no mercado é aproximadamente: a largura é de cerca de 200 mm, o comprimento é de cerca de 600 mm, a altura é de cerca de 300 mm e o peso é de 5 kg a 10 kg. O método de utilização consiste em fixar a caixa de vácuo na posição a detectar,O inspector agacha-se para aplicar uma certa pressão na caixa de vácuo para garantir que a vedação entre a borda da caixa de vácuo e o objeto de ensaio está intacta., e, em seguida, a bomba de vácuo aspira o interior da caixa, quando o grau de vácuo na caixa atinge o valor de pressão negativa especificado na norma.Você pode verificar se há vazamento na posição detectada a partir da janela transparente da caixa de vácuoApós a detecção ser concluída, abra a válvula de admissão para encher o interior da caixa com ar.o inspector pode mover a caixa de vácuo para a próxima posição de detecção para detecção.

Porque a caixa da caixa de vácuo tem um certo peso, se o número de soldas testadas é grande, como algumas milhares de metros de longa soldadura,Então os inspetores vão agachar-se e ficar de pé milhares de vezes., e mover a caixa de vácuo por um longo tempo, os inspetores também gastarão muita força física; Devido à conclusão de uma detecção de posição, o pessoal de detecção precisa fazer agachamento,pressão, de pé, movendo ações repetidas, por isso vai atrasar muito tempo, a eficiência é muito baixa; Além disso, se o selo não é apertado, os inspetores têm que gastar muito esforço,Mesmo ajoelhando-se para pressionar a caixa de vácuo, e às vezes usar roupas velhas ou pano velho manchado com água e outros itens, a caixa é cercada para garantir a vedação, o que também é demorado e trabalhoso.

A detecção de fugas de grandes filetes de solda é mais difícil.O inspector deve exercer uma grande força sobre a caixa de vácuo, tanto na direção vertical como na horizontal.No entanto, uma vez que o inspector está de frente para uma parede alta e a posição de detecção está num canto muito baixo, o inspector não segura ou agarra a caixa de vácuo nesta posição.Torna-os muito fortes.Por isso, muito tempo e esforço são desperdiçados a selar as bordas da câmara.

Para resolver os problemas acima, nossa empresa desenvolveu dois tipos de caixas de detecção de vazamento de costura de soldagem, que tornam a detecção de vazamento de costura de soldagem do fundo do tanque mais fácil e eficiente.

2Características da caixa de vácuo de soldadura reta

1) O fundo é instalado com uma roda de caminhada, e a mola está acima da roda de caminhada.A esponja de vedação na parte inferior da caixa de vácuo deve estar a cerca de 10 mm de altura do solo.. O pessoal de inspeção pode facilmente empurrar a caixa de vácuo para andar sem dobrar para levantar e dobrar para baixo, e a operação é conveniente e rápida para dobrar diretamente com os pés

2) Na detecção de fugas, o inspector fica na caixa de vácuo e depende da própria gravidade do inspector para deformar a esponja de vedação para atingir o propósito de vedação.A velocidade de vedação é rápida e a eficiência é alta, e leva apenas cerca de 20 segundos para completar a detecção de vazamento em um ponto

3) A caixa de vácuo está equipada com uma haste auxiliar, que pode ser usada para empurrar a caixa de vácuo para andar;É também o apoio de braço para o pessoal de inspeção quando eles estão em pé sobre a caixa de vácuo para garantir a segurança do pessoal de inspeçãoO apoio de braço é também equipado com uma válvula de admissão de ar, e o pessoal de detecção pode completar o trabalho de alívio de pressão da caixa de vácuo real sem a necessidade de bater a cintura

4) O medidor de vácuo e a válvula de segurança são instalados na caixa.para que não haja necessidade de desligar a bomba de vácuo com frequência, poupando tempo e acelerando a velocidade da inspecção.

5) Usando a caixa de vácuo, o detector pode completar o trabalho de detecção de fugas apenas em posição vertical, o que reduz muito a intensidade de trabalho do detector,especialmente a intensidade de trabalho da cintura

Diagrama da caixa de vácuo de soldadura retaHV1800F LED

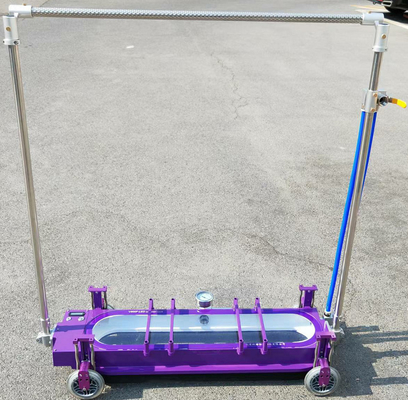

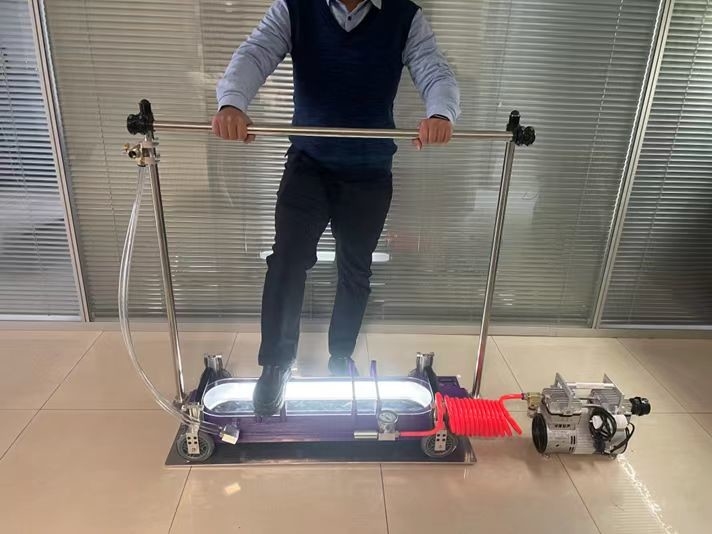

Foto real da caixa de vácuo de soldadura retaHV1800F LED

3Características da caixa de vácuo de filete de soldadura

1) O lado é equipado com uma roda de caminhada, que pode empurrar a caixa de vácuo para andar; borda adesiva borda de vedação esponja, montado em ambos os lados de um trilho de guia,cada lado do trilho de guia montado num motor de micro-barras de empurrão (empurrão de um único motor de 19 kg) e num eletromagnético (aspiração única de 80 kg)

2) Quando energizado, adsorve-se na parede do tanque como um ponto fixo para a aplicação da força, o que equivale a fixar uma extremidade do motor de empuxo na parede do tanque.o motor de barra de empurrão vai empurrar a caixa de vácuo para se mover em direção à parede do tanque, comprimindo assim a esponja de vedação para garantir a vedação da caixa de vácuo

3) Usando a caixa de vácuo, a velocidade de vedação é rápida, a eficiência é alta, ea detecção de um ponto de vazamento leva apenas cerca de 20 segundos

4) Tal como a caixa de vácuo de soldadura reta, a haste auxiliar é instalada com uma válvula de admissão de ar, além do eletromagnético e do interruptor de comando do motor da haste de empurrão,a caixa está instalada com um medidor de vácuo e uma válvula de segurança, quando o grau de vácuo atingir o valor definido, a válvula de segurança é activada, de modo a manter o grau de vácuo na caixa de vácuo no valor constante definido,para que não haja necessidade de desligar frequentemente a bomba de vácuo, poupando tempo e acelerando a velocidade da inspecção

Fotografia real de filete de solda caixa de vácuoHC1400-LED

Foto real de caixa de filete de solda motor de barra de empurrão e eletromagnético

Bomba de vácuo

3Requisitos de parâmetros técnicos:

3.1 Caixa de vácuoHV1800F LEDpara ensaios de soldas de tornozelo e traseiro

3.1.1 Grau de vácuo: não inferior a 60 kPa;

3.1.2 comprimento de detecção da solda: não inferior a 800 mm;

3.1.3 Verificar os tipos de soldas: soldas de volta e de traseira na parte inferior do reservatório;

3.1.4 Requisitos relativos ao diâmetro do reservatório: podem ser aplicados a todos os diâmetros dos reservatórios;

★3.1.5 Modo de operação: o pessoal de inspecção pode realizar toda a operação em pé;

★3.1.6 Sistema de iluminação: sistema de iluminação LED em caixa de vácuo;

3.1.7 Fornecimento de energia do sistema de iluminação: bateria de lítio de 3Wh incorporada, tempo de alimentação não inferior a 16 horas;

★3.1.8 Roda móvel: a caixa de vácuo é fornecida com 4 rodas móveis, 4 rodas móveis com mola podem ser levantadas, podem empurrar a caixa de vácuo para andar;

★3.1.9 barra auxiliar: a válvula de alívio de pressão é instalada na barra auxiliar e o pessoal de detecção pode ligar a válvula de alívio de pressão quando estiver em posição normal.

★3.1.10 Material de vedação de bordas, esponja de alta densidade

3.2 Caixa de vácuoHC1400-LEDpara ensaio de soldas de filete

3.2.1 Vazio: não inferior a 60 kP;

3.2.2 comprimento de detecção da solda: não inferior a 400 mm;

3.2.3 Tipo de solda de inspecção: solda de filete;

3.2.4 Diâmetro do reservatório: ≥ 5 m;

★3.2.5 Modo de operação: o pessoal de inspecção pode realizar toda a operação em pé;

★3.2.6 Sistema de iluminação: sistema de iluminação LED em caixa de vácuo;

3.2.7 Fornecimento de energia do sistema de iluminação: bateria de lítio de 3Wh incorporada, tempo de alimentação não inferior a 16 horas;

★3.2.8 Roda móvel: a caixa de vácuo é fornecida com 2 rodas móveis, 2 rodas móveis com mola podem ser levantadas, podem empurrar a caixa de vácuo para andar;

★3.2.9 barra auxiliar: a válvula de alívio de pressão é instalada na barra auxiliar e o pessoal de detecção pode ligar a válvula de alívio de pressão quando estiver em posição normal;

★3.2.10 Outras funções auxiliares: Dois eletromagnéticos com 85 kg de força de aspiração e dois motores com 19 kg de força de empuxo estão instalados em ambos os lados da caixa de vácuo.

★3.2.11 Material de vedação das bordas, esponja de alta densidade

3.3 Bomba de vácuo

3.3.1 Tensão: 220 V 50/60 Hz;

3.3.2 Pressão de projecto: 92 kPa;

3.3.3 Tipo de bomba: bomba de vácuo elétrica com ventilador;

3.3.4 Cálculo do caudal: 200 l/min;

3.3.5 Peso: não superior a 10,5 kg;

3.3.6 Potência: não superior a 450 w.

3.3.7 Ruído da máquina: ≤ 58 dB

4Requisitos de configuração

4.1 Bomba de vácuo: 1pc

4.2 Solução de pernas e nádegas Caixa de vácuo: 1 conjunto

4.3 Caixa de solda de filetes: 1 conjunto

4.4 Tubo de ar macio: 1 conjunto

4.5 Bateria de alimentação da bomba de vácuo: 1pc

4.6 Manual: 1 exemplar;

4.7 Caixas de transporte: 3 peças
