HG-5031L- Sistema de calibração de vibrações de baixa frequência

HG-5031L- Sistema de calibração de vibrações de baixa frequência
HG-5031L- Low Frequency Vibration Calibration System
HG-5031L- Sistema de calibração de vibrações de baixa frequência HG-5031L- Sistema de calibração de vibrações de baixa frequência

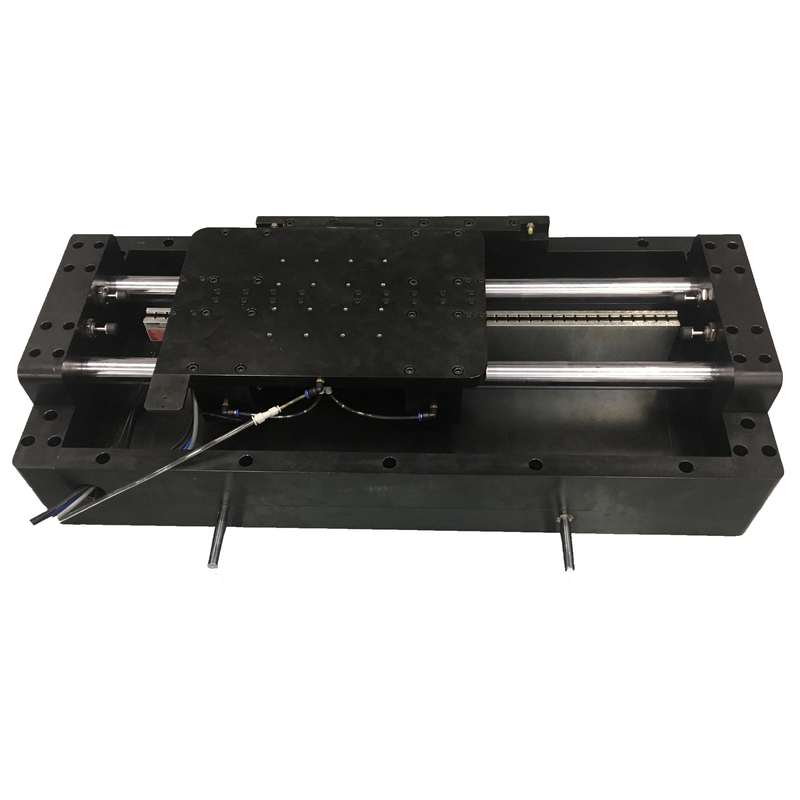

Imagem Grande :  HG-5031L- Sistema de calibração de vibrações de baixa frequência

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO, CE, GOST
Número do modelo: HG-5031L
Contato

HG-5031L- Sistema de calibração de vibrações de baixa frequência

descrição
Faixa de frequência: 0.01 ~ 100 Hz (extensivel) Infarto: 400 mm (opcional 100 mm ~ 2 m)
Aceleração máxima: 20 m/s2 (extensível) Grau de distorção: < 5="">
Destacar:

Sistema de calibração de vibrações de baixa frequência

,

Sistema de calibração de vibrações de baixa frequência

HG-5031L- Sistema de calibração de vibrações de baixa frequência



O sistema de calibração de vibrações de baixa frequência utiliza uma tecnologia de codificação fotoelétrica exclusiva para controlar e gerar sinais de vibração de baixa frequência.que pode completar a calibração do método de comparação de sensores de baixa frequência com alta precisão e alta eficiênciaO interferômetro a laser também pode ser utilizado para calibragem absoluta de sensores de baixa frequência.e a interface de medição de deflexão de interferência a laser pode ser estendida para realizar calibragem de deflexão dinâmica.



Índice técnico específico

Dispositivo de calibração de vibrações de baixa frequência (parte da mesa de agitação)
Força de excitação sinusoidal nominal 200 N
Faixa de frequências 0.01 ‧100 Hz (expansível)
Erro de indicação de frequência O erro do valor de indicação não deve ser superior a 0,25% da escala completa
Relação sinal/ruído A taxa de aceleração do sinal para o ruído da tabela de vibrações deve ser superior a 60 dB
Viagem de trabalho (intervalo de medição da deflexão) 400 mm ((Rango de expansão 100 mm ≈ 2 m)
Faixa de deslocamento 1 μm 400 mm ((Escalavel até 2 m)
Velocidade 1.2 m/s
Aceleração máxima @1Hz Não inferior a 0,5 g
Faixa de aceleração (10- Quatro¢20) m/s2
Massa máxima do sensor de carga > 10 kg
Tamanho da tabela > 240 mm × 240 mm
Massa equivalente de peças móveis 8 kg
Parafusos de mesa M5 ((Pode ser personalizado de acordo com as necessidades)
Dimensões globais L × W × H Cerca de 1200 mm × 300 mm × 300 mm
Peso da plataforma Cerca de 90 kg
Pressão de abastecimento de gás 0.4·0.6MPa
Fluxo máximo de gás 10 L/min
Distorção da forma de onda No intervalo de resposta de frequência de trabalho, a distorção da forma de onda da aceleração do centro da mesa não é superior a 5%
Relação de vibração lateral No intervalo de resposta de frequência de trabalho,a amplitude de aceleração da vibração transversal do centro da mesa não é superior a 5% da amplitude de aceleração da vibração da direção principal da vibração.
estabilidade A tabela de vibrações vibra continuamente no ponto de frequência de referência de 16 Hz com a amplitude máxima de aceleração durante 20 minutos.A variação máxima da frequência não é superior a 00,3% e a variação máxima da amplitude de aceleração não exceda 0,5%.
Sensor de aceleração padrão
sensibilidade Não inferior a 1000 mV/g
Intervalo de resposta de frequência DC-200Hz (± 5%)
Faixa de medição 2 g
Resolução Menos de 10 μg
não linearidade 00,1% FS
O codificador fotoelétrico também pode ser utilizado abaixo de 10 Hz, resolução Não superior a 10 nm
Sistema de controlo das vibrações e software de calibração de controlo
canais ≥ 4 canais, cada canal utilizando A/D independente
dígito 24 bits
Taxa de amostragem Cada canal é superior a 20k
Interface de interferômetro a laser Interface de interferômetro a laser expansível com função de deflexão
Todo o hardware é controlado por software, e o teste de todos os parâmetros do sistema completo é controlado pelo programa.
Pode realizar sinos de passo e sinos de varredura, calibração de frequência de amplitude, calibração de frequência de fase e calibração de linearidade de amplitude do sensor medido
A linearidade da amplitude, o erro da frequência da amplitude e o erro de fase do sensor podem ser calculados
Relatório de ensaio definido pelo utilizador, todos os parâmetros de ensaio e resultados de cálculo podem ser exibidos no relatório
Requisitos do ambiente de trabalho do sistema
Temperatura ambiente de funcionamento 5°C+35°C
Umidade relativa 10% a 85%
Fornecimento de energia 220V±10V AC,50Hz±1Hz,3.5kW
Necessidade de ar comprimido Não superior a 0,6 MPa
Resistência de aterragem de laboratório (Ω) ≤ 4





Sistema de calibração de vibrações de baixa frequência

- Não, não. Nome da parte Indice técnico principal Quantidade
1

Aquecedor padrão de baixa frequência e controlador de baixa frequência

IM-LF01

Cumprir os regulamentos de verificação da tabela de vibrações da norma de frequência intermédia JJG 298-2005 (método comparativo)

1Faixa de frequência: 0,1 Hz ~ 100 Hz;

2- Faixa de aceleração: ≥ 20 m/s2;

3, carga máxima da mesa de vibração padrão: ≥ 10 kg;

4Grau de distorção: ≤ 5%;

5Relação de movimento lateral: ≤ 10%;

6Estabilidade de aceleração: 0,1%, estabilidade de frequência: 0,1%.

 1
2

Sensor de aceleração padrão

MSV-3001

1. Sensibilidade: ≥ 1000 mV/g;

2Faixa de frequência: 0,1 Hz a 200 Hz

 1
3

Sistema de controlo de vibrações (incluindo software)

NIM-DA01

1Número de canais de aquisição: ≥2;

2, bits AD: 24 bits;

3, taxa de amostragem: ≥ 50 kHz;

4, faixa de medição da tensão: ±5V.

5, erro de medição da tensão: superior a 0,2%;

6, erro de medição do rácio de tensão: superior a 0,1%;

7, incluindo dois modos de calibração automática e manual;

8, pode gerar automaticamente relatórios.

 1
4

Amplificador de condicionamento

YMC-8102

 1 canal de carga /IEPE/TEDS, amplificação e condicionamento do sinal do sensor de carga de suporte, fonte de alimentação de fonte de corrente constante do sensor IEPE e condicionamento do sinal, condicionamento do sinal do sensor TEDS;Integração dos canais de apoio, interface RS-232 e comunicação PC, múltiplos podem ser em cascata, certificação CE; 1 conjunto
5 Sistema de compressor de ar Fornecimento de ar comprimido 1 conjunto
6 Computador Processador i7, memória de 8 g, disco rígido de 1 T, incluindo várias portas USB e slots PCI, duas portas de rede, incluindo unidade óptica 1 conjunto
7 medição Primeira carga de medição 1




Características

¢ Gerador de vibração de baixa frequência exclusivo para o movimento do avião

Função de controlo zero precisa e eficiente

¢ Programa de trabalho extenso

∆ deriva independentemente da gravidade

É também possível calibrar a deflexão

Sistema de análise de sinal dinâmico de alta precisão de 24 bits multicanal

¢ Podem ser calibrados simultaneamente vários sensores

¢ utiliza uma tecnologia de controlo digital única



Indice técnico principal

¢ Faixa de frequência: 0,01 ~ 100 Hz (extensivel)

¢ Traço: 400 mm (opcional 100 mm ~ 2m)

Aceleração máxima: 20 m/s2 (extensível)

️ grau de distorção: < 5%

Relação de movimento lateral: < 10%

¢ Carga: > 10 kg

Incerteza de medição: 2% (k=2)
