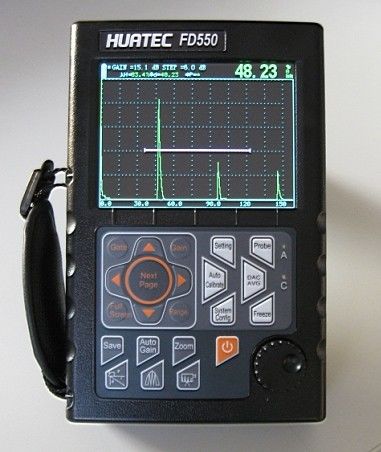

FD550 A Scan B Scan High Resolution Digtal Ultrasonic Defect Detector

FD550 Um detector de falhas de ultra-som de alta resolução

Principais características:

Calibração automática, ganho automático, ganho de 0-130 dB

DAC,AVG,TCG,B scan,AWS,6dBDAC

Captação a alta velocidade e ruído muito baixo

Casas de metal sólido, à prova de água/óleo, à prova de pó

Visualização de alta contraste da forma de onda a partir de um brilhante

Software de computador e relatórios poderosos podem ser exportados para o Excel

Display automático da localização precisa da falha ((Profundidade d,nível p,distância s,amplitude,sz dB,ф);

Dispositivo de medição automática de três comandos (profundidade d, nível p, distância s);

Calibração automática do transdutor: ponto zero, ângulos, borda frontal e velocidade do material;

Conveniente para fazer e usar DACTCG e AVG para avaliar o eco, a curva pode ser modificada e compensada

Funções DAC de 6 dB;

500 independência configuração, qualquer critério pode ser inserido livremente, podemos trabalhar na cena sem bloco de teste;

Grande memória de 1000 A gráfico

Capacitação e exploração automáticas de ganho;

Modo de retenção de pico e memória de pico;

Escaneamento B;

AWS D1.1

Automatizar a realização de vídeo do processo de teste e reprodução; usar uppan, a duração do vídeo é ilimitada.

Software e relatórios poderosos podem ser exportados para o Excel;

Bateria Li, tempo de funcionamento continuado até 12 horas;

O software incorporado pode ser actualizado online;

• Outra função de assistente

  • Congelamento do ecrã;
  • Grau de eco automático;
  • Ângulos e valor K;
  • Função de bloqueio e desbloqueio dos parâmetros do sistema;
  • Calendário de relógio electrónico;
  • Ajuste de dois portões e indicação de alarme;
  • Alarme de porta e DAC;
  •

• Especificações

  Título	Parâmetro	Título	Parâmetro
  Distância de medição ((mm)	0 10000	Modo de medição	Single, Dual, Thru
  Erro de linearidade vertical	≤ 3%	Rejeitar	0~80%
  Erro de linearidade horizontal	≤ 0,1%	Deslocamento do pulso (μs)	-20 ¢ +3400
  Falta de sensibilidade	≥ 62 dB	Zero (μs)	0.0 ¢ 99.99
  Faixa dinâmica	≥ 32 dB	Tipo de porta	BNC ((Q9)
  Poder de resolução	≥ 36 dB	Temperatura de funcionamento (°C)	-20 ¢50
  Faixa de frequência ((MHz)	0.5 ¢ 20	H×W×D(mm)	240×156×48
  Ganho ((dB)	0 ¢ 130	Peso ((kg)	1.0 (com bateria)
  Velocidade do material ((m/s)	1 000 ¢ 15000



• Entrega padrão:

  Unidade principal

  2.5MHZ-ф20 sonda reta

  4MHZ-8x9mm, sonda de ângulo de 60 graus

  Adaptador de energia 4A/9V

  Cabo de ligação da sonda (BNC para BNC)

  Cabo de ligação da sonda (BNC para Lemo 00)

  Manual de instruções

  Caixa de transporte

  Conversor RS232-USB



  Acessórios adicionais:

  Software de gestão de dados

  Cabos de gestão de dados RS232

  Probação recta (5MHZ-ф20)

  Sonda recta (2.5MHZ-ф20)

  Proba recta (2.25MHZ-ф20)

  Probação recta (1MHZ-ф20)

  Proba de ângulo (4MHZ-45 graus, 8*9mm)

  Proba de ângulo (4MHZ-60 graus, 8*9mm)

  Proba de ângulo (4MHZ-70 graus, 8*9mm)

  Proba de ângulo (4MHZ-80 graus, 8*9mm)

  Proba de ângulo (2MHZ-45 graus, 8*9mm)

  Proba de ângulo (2MHZ-60 graus, 8*9mm)

  Proba de ângulo (2MHZ-70 graus, 8*9mm)

  Proba de ângulo (2MHZ-80 graus, 8*9mm)

  Proba T/R (5MHz-ф20mm, foco 15mm)

  Proba T/R (2,5 MHz-ф20 mm, foco 15 mm)

  Cabo de ligação à sonda (BNC-BNC)

  Cabo de ligação à sonda (BNC-Lemo 00)

  Cabo de ligação à sonda (BNC-Lemo 01)

  Cabo de ligação à sonda (Lemo 00-Lemo 01)

  Bateria de iões de lítio

  Adaptador de alimentação (4A/9V)

  Cabo de alimentação

  Caixa de couro

•
