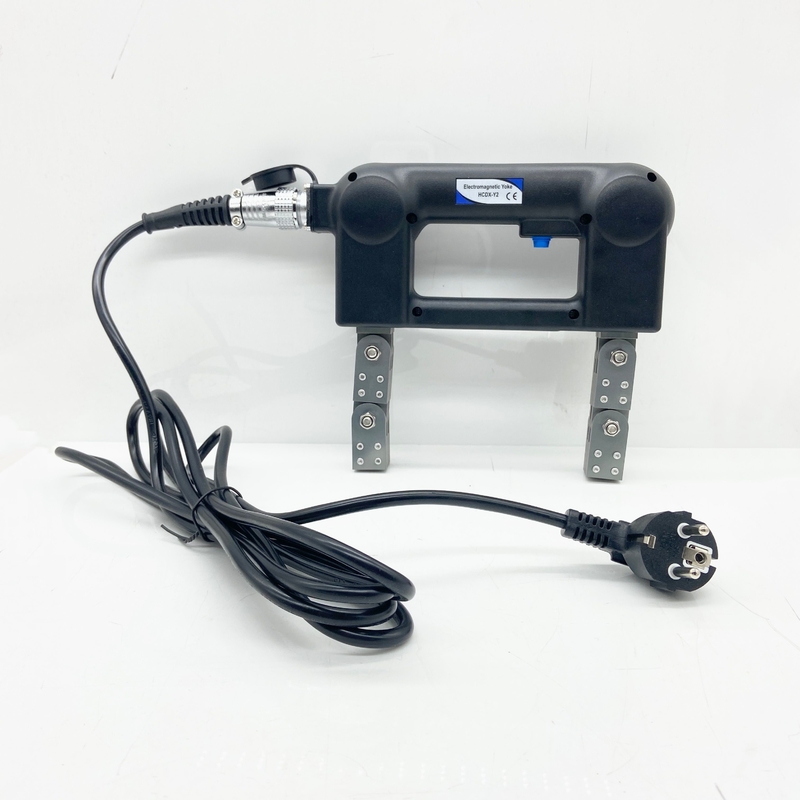

HCDX-Y2 Teste de partículas magnéticas AC Campo magnético Iogo electromagnético
Visão geral

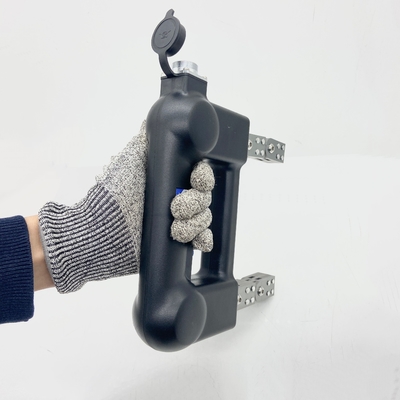

O HCDX-Y2 é um jugo electromagnético AC, ergonomicamente concebido para melhorar a produtividade.campo magnéticopara a detecção de indicações de superfície duranteEnsaios de partículas magnéticas.
O HCDX-Y2 é concebido para as exigências robustas da inspecção em campo, com um design de carroceria de peças sobressalentes, um interruptor de gatilho isolado, um cabo de alimentação, um sistema de controlo de velocidade e um sistema de controlo de velocidade.placa-mãeA lâmpada de luz UV e branca e as pernas podem ser substituídas pelo usuário, o HCDX-Y2 é facilmente manuseável e não impede que um trabalho seja feito.
Uma fixação de LED super brilhante está disponível como um item opcional para ajudar a iluminar a área de inspeção enquanto simultaneamente magnetiza a peça.Incluindo os pós magnéticos Vermelhos e Cinzentos, um marcador de tinta amarela e um pano de limpeza, para um kit de inspecção completo numa conveniente mala de transporte.
Índice de parâmetros
|
Modelo de itens
|
HCDX-Y2 |
| Requisitos elétricos |
AC110-115V 50/60Hz
AC220-230V 50/60 Hz
AC240V 50/60Hz
|
| Forma de onda |
Ar condicionado |
| Força do campo tangencial |
> 2kA/m no ponto médio entre as patas/pólos |
| Temperatura de funcionamento |
-10 ̊+40°C |
| Ciclo de trabalho |
50%, o tempo máximo é de 90 segundos. |
| Proteção contra entrada (IEC 60259) |
Proteção IP54 |
| Umidade relativa |
< 80% |
| Sensibilidade |
ASTM E1444-05,ASME 2007, página número V |
| Corrente de trabalho AC |
AC2.2A |
| Perna / Espalha de poste |
0~220 mm |
| Tamanho da perna |
22*22 mm |
| Comprimento do cabo de alimentação |
3M |
| Força de elevação AC |
≥ 7,1 kg (69N) |
| Peso do jugo |
20,3 kg |
Características do produto
Construção selada e durável
Resistente a produtos químicos e à abrasão
Função de CA para inspecção de superfície e sub-superfície
Excebe as especificações de elevação ASTM
A fonte de alimentação de magnetização de corrente contínua (bateria de corrente contínua) pode ser usada para realizar a função de magnetização de corrente contínua.
Quando a força de elevação não for suficiente, a energia é automaticamente cortada para garantir a sensibilidade da detecção de falhas.
A função de exibição de potência pode exibir a potência da bateria atual e tem a função de alarme de som e luz.
Construído num chip de microcomputador para estabilizar a tensão de saída e garantir a sensibilidade de detecção.
Magnetizadores ajustáveis
O saco de cintura de trabalho especial pode transportar bateria, suspensão magnética, agente de contraste, sonda de jugo, etc.
Parâmetro técnico
Temperatura de funcionamento: -10 ~ +40 C
Temperatura de armazenamento: -20 ~ 50 C
Humidade relativa: < 80% não condensação
Aumento da temperatura de trabalho: < 18 C
Taxa de carga temporária: > 50%
Sensibilidade: peça de ensaio padrão A1 com escotilha 15/50 claramente exibida.
Potência AC mínima de elevação: > 4,5 kg (44N)
Espaçamento entre eléctrodos: 0 ∼ 210 mm
Corrente máxima: 2,8A
Peso: 2,6 kg
Configuração normal:
HCDX-Y2
Jugo
Cordão de alimentação
Certificado de calibração
Cartão de garantia
Caixa de transporte
