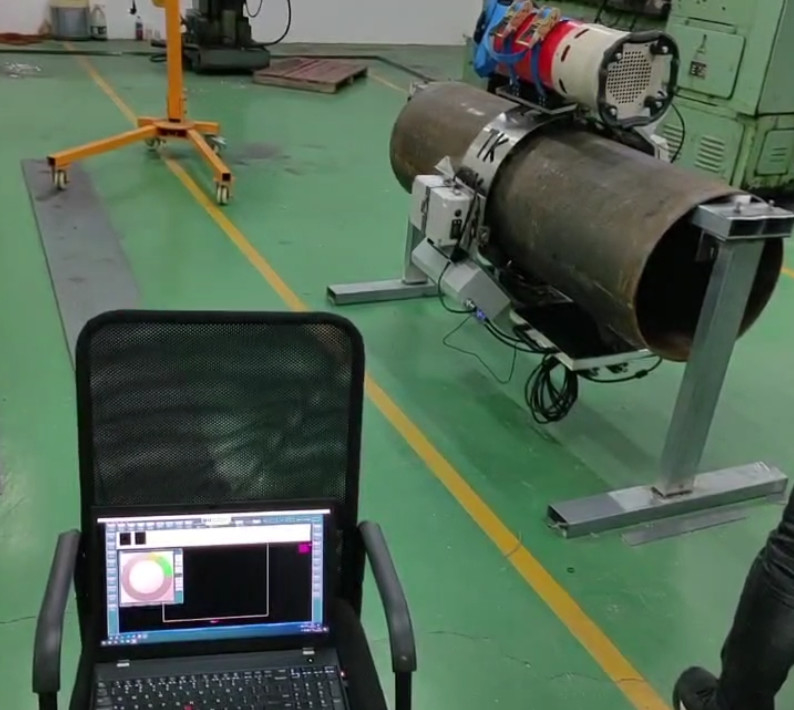

HXPC-200A DR Panel Detector Pipeline External Wall Crawler System (Sistema de rastreamento de parede externa)
1Introdução geral
(1) Marca de equipamento: HUATEC
(2) Modelo: HXPC-200A
(3)Velocidade de deslocamento:≥ 100 mm/s;
(4) O modo de caminhada adota o tipo de trilha para assegurar a orientação vertical da solda: ± 1 mm, a orientação da direcção de caminhada
Precisão: ± 1 mm;
(5) Pode satisfazer os requisitos de condução da máquina de raios direcionais de sombra única de parede dupla para tubulações com um diâmetro inferior a 1600 mm;
(6) Utilização do sistema de comunicação sem fios 5G de banda dupla, distância de controlo: 100 metros (terra aberta);
(7) A utilização de uma bateria de lítio de baixa temperatura integrada de 36 V, de fácil substituição, pode funcionar normalmente a -40°C;
(8) Horário de trabalho:mais de 8 horas;
(9) Consumo de energia: ≤ 150 W;
(10) Acionamento síncrono com o veículo de escalada de parede do tubo (escâner plano) para completar os requisitos de detecção de transiluminação DR de parede dupla e sombra única

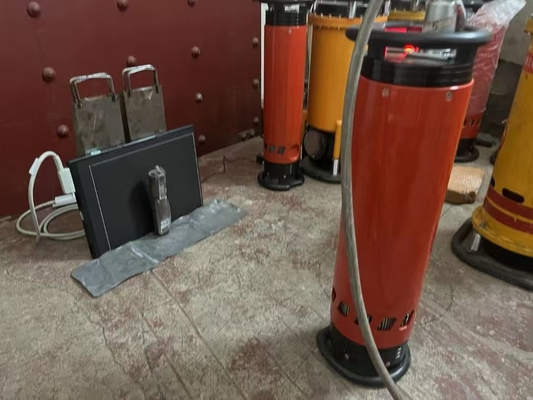

2Detector de falhas de raios X portátil
Nome do equipamento: máquina portátil de detecção de falhas por raios-X de alta frequência a pressão constante
| Modelo |
XXG 300JYGF |
| Tubos de raios-X |
Tubos metálicos cerâmicos |
| Modo de alimentação do tubo de raios-X |
tensão constante |
| Intervalo de regulação da tensão do tubo de raios-X |
50 a 300 kV |
| Passo de regulação da tensão do tubo |
1 kV/passo
|
| Corrente do tubo de raios-X |
00,5-3,0 mA |
| Passo de regulação da corrente do tubo |
0.1mA/passo |
| Tempo máximo de exposição |
99 minutos e 59 segundos
|
| Intervalo de regulação de alta pressão de atraso |
0-99 segundos
|
| Potência máxima do tubo de raios-X |
900 W |
| Frequência de funcionamento |
100 kHz
|
| Tamanho do foco |
AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)
|
| Espessura de penetração |
65 mm (aço A3, distância focal 700 mm, filme HUATEC D7, preto negativo ≥ 2.0, 10 minutos)
|
| Carga temporária |
100% (a temperatura ambiente de 20°C, condições de potência máxima)
|
| Ângulo de radiação |
40° x 55° |
| Filtro interno |
1 mmBe |
| Filtro adicional |
4 mm Alequivalente
|
| Tamanho da cabeça do tubo |
φ295 mmx775 mm (incluindo o anel final) |
| Peso da cabeça do tubo |
29 kg |
| Cabo de ligação |
50M |
| Cabo de alimentação |
10M |
| Tamanho do controlador |
465mmx154mmx323mm
|
| Peso do controlador |
110,3 kg |
| Potência de entrada |
200-250VAC, 47-400Hz |
| Método de arrefecimento por ânodo |
refrigeração por ar forçado |
| Temperatura ambiente admissível |
-20°C~+40°C |
3Os acessórios de série incluem:
Máquina de escalada de parede externa de tubos com detector de painel DR
Máquina de raios-X, máquina de escalar tubos de parede externa
Detector digital de planos 1024,76μm, área de imagem 233 x 97mm
Software de aquisição e processamento de imagens digitais
Computador portátil
Detector de falhas de raios X de alta frequência a pressão constante (direcional)
Ferrovia de guia de rastreador ((Personalizada de acordo com os requisitos do cliente): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
