Máquina de detecção de falhas de partículas magnéticas fluorescentes HMP-6000A
(1) Processo de ensaio:

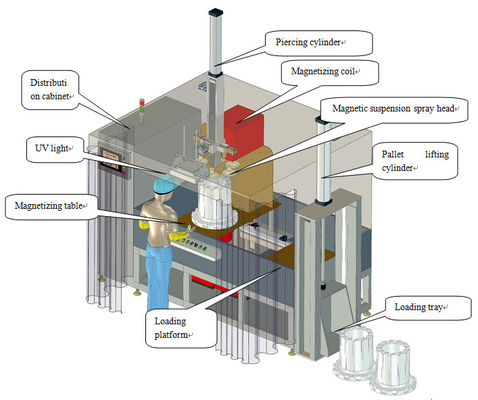

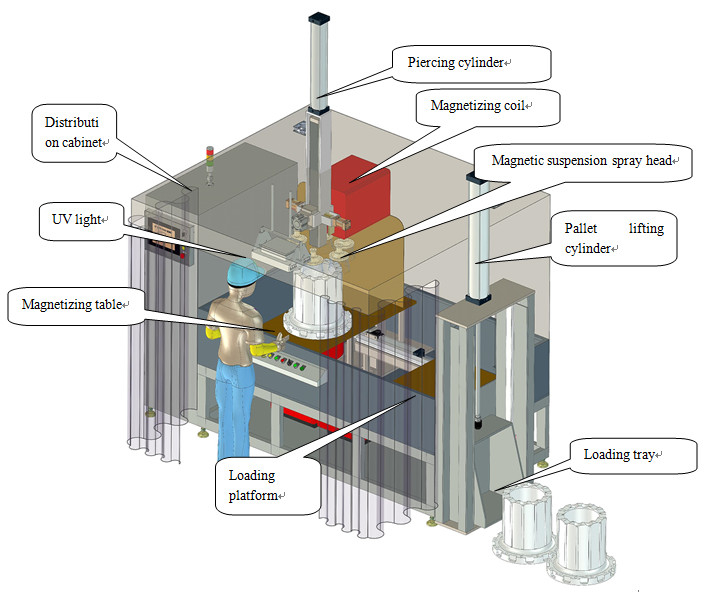

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Princípio de funcionamento
A detecção de defeitos de partículas magnéticas utiliza a interação entre o campo magnético de fuga e o pó magnético no defeito da peça,que aproveita a diferença entre os defeitos de superfície e de quase-superfície dos produtos de aço (tais como rachaduras)Após a magnetização, o campo magnético na descontinuidade destes materiais será distorcido,que formam parte da fuga de fluxo magnético e geram um campo de fuga magnéticaAssim, atraindo pó magnético para formar pó magnético acumulação no defeito - marcas magnéticas, sob as condições de iluminação adequadas, mostrando a localização e a forma do defeito
uso
Máquina de detecção de falhas de partículas magnéticas fluorescentes é usada para detectar a superfície e perto da superfície de peças de trabalho ferromagnéticas (como anel de rolamento, anel de dente, cilindro, cone, etc.) devido à forja,Enfraquecimento, moagem, fadiga causada por rachaduras e inclusão de escória e outros defeitos menores.
Parâmetro técnico
Espaçamento entre eléctrodos: 0~500 mm
Corrente de circunferência: 0~8000A
Potencial magnético longitudinal: 0-12000AT
Método de detecção: detecção de partículas magnéticas fluorescentes
Modo de magnetização: magnetização circunferencial, magnetização longitudinal, magnetização composta
Modo de fixação: fixação pneumática
Efeito de desmagnetizar: remanência inferior a 0,3 mT
Sensibilidade de detecção: filme de ensaio padrão A1 (15/50) claramente exibido
Fonte de alimentação: AC 380V 50Hz de três fases e 5 fios
| Lista de parâmetros técnicos |
corrente
nome |
Ar condicionado |
| Corrente de magnetização circunferencial ((A)) |
6000A |
| Potencial de fluxo de magnetização longitudinal (AT) |
12000 |
| Diâmetro interno da bobina ((mm) |
400 |
| Espaçamento máximo dos eletrodos ((mm) |
500 |
| hospedeiro |
Tipo dividido (câmara de comando elétrica separada do motor principal) |
| sensibilidade |
Um tipo shim ((15/50) Display claro |
| Carga temporária |
≤ 30% |
| Modo de controlo |
Manual/semiautomático |
| Interface de operação |
Botão/ecrã táctil |
| Modo de fixação |
pneumáticos |
| Método de magnetização AC |
Magnetização circunferencial, magnetização longitudinal, magnetização composta |
| Desmagnetização AC |
Desmagnetizar a atenuação automática |
| Luz UV |
Suspensão, de mão |
| Tempo de pulverização |
3 ′′ 6 ′′ / Operação manual |
| Tempo de magnetização |
0.5"~2"/tempo |
| Tempo de desmagnetização |
"~ 5"/tempo |
| Fonte de ar |
0.4-0.8MPa |
| Fonte de alimentação |
Três-fases de cinco fios, 380 V±10%, 50 Hz |
Aplicar normas
Máquina de detecção de falhas de partículas magnéticas: GB/T8290-2011
Condições de observação para inspecção de partículas magnéticas: GB/T 5097-2020/ ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method (Método de ensaio de partículas magnéticas) ASTM E1444-01
União Europeia, norma internacional: DIN EN ISO 9934-2-2003
Tabela de configuração:
1 conjunto de máquinas de detecção de falhas de partículas magnéticas fluorescentes
1 conjunto de mecanismos de rosca de hastes
1 conjunto de plataforma de elevação pneumática
1 conjunto Sala escura
1 conjunto de filme de ensaio padrão
1 magnetômetro remanente
1 conjunto de interruptores de pé
1 lâmpada UV portátil
