HPA-620PRT Touch Screen TFM 32 128PR Detector de falhas por ultra-som

Detector de falhas ultrassônico com tela sensível ao toque HPA-620PRT TFM 32:128PR Phased Array C scan

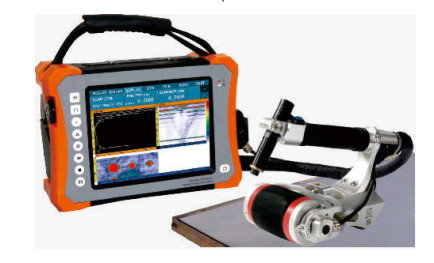

O HUATEC HPA-620PRT é um novo detector de falhas Phased Array portátil 32:128PR.

Ele é equipado com o módulo de inspeção ultrassônica convencional, módulo TOFD, módulo Phased Array convencional e módulo de imagem TFM, suportando a varredura simultânea de TOFD e Phased Array, bem como sondas de matriz dupla. Apresentando uma tela sensível ao toque à prova d'água e óleo e recursos completos de gravação de dados de teste, o HUATEC HPA-620PRT é um detector de falhas Phased Array TFM intelectual avançado com função C scan.

Parâmetro:

Escopo:

Ÿ Inspeção convencional de solda

Ÿ Inspeção Phased Array C-scan de materiais compósitos

Ÿ Inspeção de parafusos e tubos rosqueados

Ÿ Inspeção de juntas PE

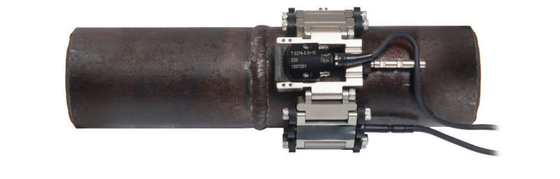

Ÿ Solução de inspeção de solda de tubos de pequeno diâmetro

Recursos:

Canais de inspeção

• Módulo Phased Array 38:128PR
• Módulo de imagem TFM
• Varredura simultânea de TOFD e Phased Array
• Suporta sondas de matriz dupla
• TOFD de 2 canais; teste ultrassônico convencional de 2 canais

A funcionalidade do HPA-620PRT oferece grande satisfação às diversas demandas dos usuários.

Módulo Phased Array

• Inspeção TFM de onda longitudinal; Inspeção TFM de onda transversal
• Inspeção TFM de solda de topo; Inspeção convencional de solda de topo; Inspeção convencional de solda de topo (com varredura simultânea de TOFD e Phased Array)
• Inspeção C-scan TFM e inspeção C-scan convencional para placas
• Inspeção TFM e inspeção convencional de parafusos
• Inspeção TFM de corrosão; inspeção convencional de corrosão
• Inspeção TKY

Módulo TOFD

• Configuração de parâmetros de procedimento; configuração de parâmetros de sonda e cunha

Os usuários podem calcular os parâmetros relevantes com base nos parâmetros da sonda e do procedimento, incluindo: PCS, cobertura de varredura, cobertura inferior, ângulos incluídos do feixe.

Tela

• O HPA-620PRT é equipado com uma tela TFT de 10,4 polegadas de nível industrial, com operação sensível ao toque, fornecendo exibições ideais sob luz forte e ao ar livre.

Design do procedimento

• Oferecendo modelos de simulação de processo, o HPA-620PRT também pode construir um modelo importando as dimensões dos objetos por meio de software CAD. Personalize o processo de inspeção dedicado dos usuários e forneça um serviço completo para a gama completa de soluções.
