Detalhes do produto:
|
| Nome do produto: | detector magnético da falha do garfo | Fornecimento de energia: | AC:220V/50Hz |
|---|---|---|---|
| Força de elevação: | ≥ 4,5 kg | Taxa provisória da carga: | Em 5 segundos, fora de 5 segundos, utilização contínua de mais de 4 horas |
| Comprimento do cabo de alimentação (cabo de mola): | 4 m | Tamanho da superfície de contacto do pé magnético: | 20 × 21 mm |
| Destacar: | Detector da falha da partícula magnética,detector magnético da falha do garfo,Detector de falhas de magnetização local |
||

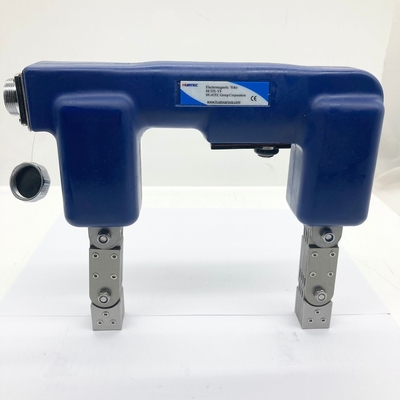

HCDX-Y8 Detector de falhas de jugo magnético Detecção de falhas de partículas magnéticas Magnetismo local
A HCDX-Y8 é o nosso mais recente yoke AC desenvolvido. É usado para detecção de falhas de partículas magnéticas e magnetização local da peça de trabalho. A máquina é compacta e durável.e é um dos mais baixos peso e maior span jugo AC no mercado. A força de elevação e outros indicadores cumprem os requisitos da norma GB/T 15822.3-2005/ISO 9934-3:2002, ASME V e outras normas.
1.Estrutura da máquina
| Ponto | Número da parte | Ponto | Número da parte |
| 1 | Jugo | 5 | Cabo de alimentação |
| 2 | Iluminação LED indutiva | 6 | Cabo de ligação de cobertura de conector de aviação |
| (Acessórios opcionais) | |||
| 3 | Pés de jugo | 7 | Cobertura de engate de aviação |
| 4 | microinterruptor | 8 | Cabo de alimentação AC |
2. Método de utilização
Conecte o cabo de alimentação ao hospedeiro e conecte a tomada AC à tomada de 220 V.
Coloque os dois polos magnéticos do HCDX-Y8 na superfície do objeto detectado e aplique certa pressão para que os dois polos magnéticos estejam em bom contato com o objeto detectado.Pressione o interruptor do botãoQuando o interruptor do jugo é ligado, o pó magnético é aplicado à superfície do objeto detectado (seco, molhado,pode ser aplicado pó magnético fluorescente).
Se a superfície a examinar for demasiado larga, deve ser magnetizada em secções e as partes eficazes entre as secções devem sobrepor-se em certa medida.
Rodar a articulação móvel entre os pés magnéticos, e a distância entre os pés magnéticos pode ser ajustada entre 45 mm e 225 mm.
No momento da utilização deve passar 5 segundos para 5 segundos, pode ser utilizado continuamente durante 4 horas.
3.Parâmetros técnicos
3.1 Jugo
| Ponto | Indicador | Ponto | Indicador | ||
| Peso do jugo | 2.35kg | Sensibilidade | A peça de ensaio 30/100A é claramente exibida | ||
| Fornecimento de energia | AC:220V/50Hz | Potência de elevação | ≥ 4,5 kg | ||
| Corrente elétrica | Sem carga | 1.4A | Carga temporária | Em 5 segundos, fora de 5 segundos, utilização contínua de mais de 4 horas | |
| Carga | 1.0A | Aumento da temperatura | Temperatura da superfície do cabo ≤ 40 °C | ||
| Distância do eletrodo magnético | 45 ~ 225 mm | Resistência ao isolamento | > 2 MΩ | ||
| Comprimento do cabo de alimentação (cabo de mola) | 4 m | Tamanho da superfície de contacto do pé magnético | 20 × 21 mm | ||
4Configure a mesa.
| Não. | Nome | Quantidade |
| 1 | Anfitrião | 1 |
| 2 | Cabo de alimentação de 220 V | 1 |
| 3 | Fios de jugo | 1 |
| 4 | Mochila de jugo | 1 |
| 5 | Chave hexadecimal 3 mm | 1 |
| 6 | Manual | 1 |
| 7 | Certificado de calibração | 1 |
Nota:Esta máquina pode ser opcional carregador, bateria, cabo, opcional pode ser convertido em jugo DC. Iluminação LED de indução opcional e pés magnéticos inclinados.
