Detector de painel plano digital de raios-X industrial Sistema de radiografia digital DR

Detector de painel plano digital de raios-X industrial Sistema de radiografia digital (DR)

Características:

1) Cumprir a última norma NB/T 47013.11-2015

2) Transformação digital do sistema de detecção de imagens em tempo real de raios-X

3) Inspecção no local de imagens digitais portáteis

4) Faixa dinâmica elevada de 16 bits

5) 120 μm de pixels, alta resolução 4,0 lp/mm

6) Conversão de imagem de raios-X eficiente de iodeto de césio CsI

7) Campo de visão de imagem de 25cmX30cm

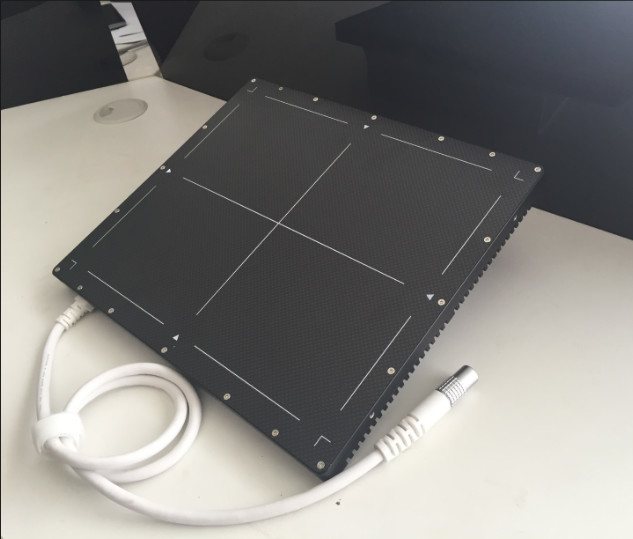

1 - Detector de raios-X digital de painel plano industrial

Parâmetros básicos:

Software de processamento e melhoria de imagens digitais

Melhoria da imagem e integração do sistema de armazenamento Atualmente, as funções de processamento e filtragem mais práticas são especialmente concebidas para sistemas de imagem em tempo real de raios-X.que pode aumentar a sensibilidade das imagens processadas em 0Com a ajuda da porta Ethernet de alta velocidade, pode ajudá-lo a obter imagens estáticas e imagens dinâmicas ao mesmo tempo, e salvá-las em formato de imagem de 8/16 bits,e pode ser gravado diretamente em discos DVD para armazenamento permanente, que é conveniente para arquivar e rever os dados de teste, economizando custos de teste e espaço de arquivo.

Conexão e controlo do tablet

1) Gigabit rede conexão de painel plano, e solicita o estado da conexão e falha

2) Correção de offset/gain/bad pixel

3) Correção de offset/gain/bad pixel, sobreposição ou não pode ser selecionada

4) Importação do índice de exibição

5) Lembrança da taxa de quadros atual

6) Visualização do progresso do processamento por software

7) Exibe o valor em pixel cinza

Visualização e processamento de imagem em tempo real

1) Imagem em tempo real ROI mapeamento rápido em escala de cinzas, que é conveniente para a observação rápida de imagens eficazes da região de interesse

2) Exibição em tempo real redução de ruído integral: 2/4/8 quadros opcionais

3) Processamento por algoritmo de exibição em tempo real: filme negativo/cor/binarização

4) Visualização em tempo real da nitidez e melhoria da imagem

5) Coleção de integração de imagem: 8/16/32/64/128/256 sobreposição de quadros

6) Gravação de vídeo contínua: formato de compressão opcional

7) Compilação automática de sequências de nome e nome de imagem/vídeo

8) 0-65536, ajuste de escala de cinza de 16 bits

9) Ajuste gama/contraste/brilho/limite

10) Marca de informação da imagem, conteúdos múltiplos são opcionais

Processamento de imagem estático

1) ROI rápido mapeamento em escala de cinzas, que é conveniente para a observação rápida de imagens eficazes da região de interesse

2) bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm leitura de arquivo

3) Processamento de algoritmos de escala de cinza/filme negativo/falsa cor/binarização/afinação/reforço

4) Vidro de ampliação, 1-5 vezes de observação de ampliação

5) Flip de imagem

6) Ajuste gama/contraste/brilho/limite

7) Calibração e medição do tamanho, e as informações necessárias podem ser marcadas no quadro

Verificação automática do indicador de qualidade da imagem de fio duplex (facultativo)

Cumprir os requisitos da norma NB/T 47013.11-2015 "Ensaios não destrutivos de equipamentos sob pressão, ensaios de imagem digital por raios-X", verificação automática do indicador de qualidade da imagem de duplo filamento,e pode determinar o SNR.

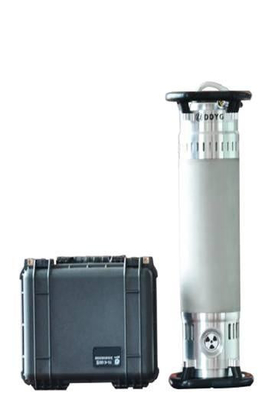

Detector de falhas portátil de raios-X de alta frequência

Função principal:

1) Exposição contínua em condições de 35°C 300kv/3mA, 250kv/3mA;

2) Ampla gama de tensões de entrada para satisfazer a fonte de alimentação de vários geradores;

3) Peso leve, forte penetração, desempenho estável;

4) Mais adequado para utilização em ambientes agressivos e úmidos;

5) A interface de operação é intuitiva e fácil de operar;

Parâmetros técnicos principais
