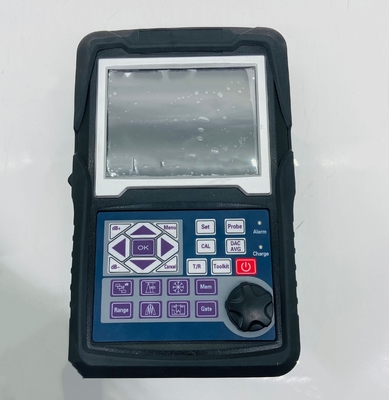

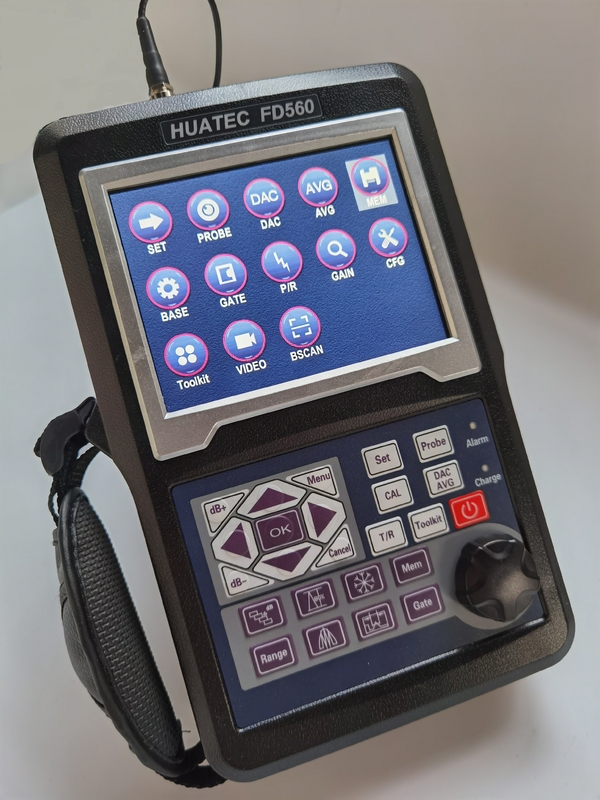

Detector de falhas por ultra-som HUATEC FD560
| Faixa: 0 a 10000 mm, à velocidade do aço |
Residuos de sensibilidade: > 62 dB |
| Velocidade do material: 100 ∼ 20 000 m/s |
Rejeição (supressão): 0 a 80% da altura do ecrã completo |
| Frequência de repetição do pulso 20-2000 Hz |
|
| Intervalo dinâmico: ≥ 38 dB |
|
| Linearidade: Horizontal: +/- 0,2%,, Vertical: 2,5%, Precisão do amplificador +/- 1 dB. |
|
| Potência de resolução:> 40 dB (5P14)Residuos de sensibilidade:> 62 dB |
|
★ Diálogo interativo fácil de usar ajuda operações como Calibração, fazer curvas, etc.
★Todas as ferramentas necessárias: DAC, AVG, TCG, AWS, etc.
★Frequência de repetição de pulso: 20 a 2000 Hz, ajuste preciso, digitalização de alta velocidade, sem falhar.
★Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis.
★12 dígitos AD, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.
★Pode usar a frequência da sonda 20M perfeitamente.
★Gravação de vídeo de detecção de falhas em tempo real, armazenamento de dados USB ilimitado.
★Conexão de dentes azuis a dispositivos móveis para gerar e imprimir relatórios de detecção no local.
★Padrão IP65, caixa de gel de sílica, à prova de água e poeira, sólida e durável para sempre.
★A bateria dura 10 horas com uma carga.
Especificações
Faixa: 0 a 10000 mm, à velocidade do aço
Velocidade do material: 100 ∼ 20 000 m/s
Frequência de repetição do pulso 20-2000 Hz
Intervalo dinâmico: ≥ 38 dB
Linearidade: Horizontal: +/- 0,2%, Vertical: 2,5%, Precisão do amplificador +/- 1 dB.
Potência de resolução:> 40 dB (5P14)
Residuos de sensibilidade: > 62 dB
Rejeição (supressão): 0 a 80% da altura do ecrã completo
500 independência configuração, qualquer critério pode ser inserido livremente, podemos trabalhar na cena sem bloco de teste;
Grande memória de 1000 A gráfico
Modos de ensaio: eco de pulso, duplo elemento e transmissão através
Tipos de sondas: recta única, ângulo único, recta dupla, ângulo duplo, através, rastejando, superfície
Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
Unidades: polegada ou milímetro
Requisitos de energia: AC 100-240 VAC, 50-60 Hz
Retardo de exibição: -20 a 3400 μs
Retardo da sonda / Deslocamento zero: 0 a 99,99 μs
Bateria interna recarregável de iões de lítio de 7,2 V a 5200 mAh
Tempo de funcionamento nominal de 10 horas, dependendo do brilho do ecrã
Tempo típico de recarga de 4 horas
H×W×D(mm):220×175×40 (mm)
Peso:1.0kg
Temperatura de funcionamento: -10°C a 50°C
Temperatura de armazenagem: -30°C a 50°C
Energia de pulso: 70V, 100V, 200V, 300V, 400V, 500V selecionáveis
Rectificação: Meia onda positiva, meia onda negativa, onda completa, Sistema de RF
Largura de banda (passagem de banda do amplificador): 0,2 a 25 MHz
Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
Sensibilidade: 120 dB no máximo em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB.
Conexões do transdutor: BNC ou LEMO
Divertida.Ações
Display automático de localização precisa da falha ((Profundidade d, nível p, distância s, amplitude,sz dB,ф).
Classificação de defeitos: classificação automática de defeitos utilizando AVG ou DAC/TCG, velocidade de comunicação de aceitação ou rejeição de defeitos.
Calibração automática do transdutor Ponto zero, ângulos, borda frontal e velocidade do material (V2 e dois furos)
Conveniente para fazer e usar DAC/TCG e AVG para avaliar o eco, a curva pode ser modificada e compensada.
Conectando o U-Disk, a unidade pode ter memória ilimitada.
Há 17 padrões na unidade.
Conexão de dentes azuis a dispositivos móveis para gerar e imprimir relatórios de detecção no local.1.
Função de correcção de superfície curva.
Função de medição da altura da fenda.
Portão de ampliação:espalhamento da gama de portões por toda a largura da tela.
Função de ganho automático.
Envelope: exibição simultânea de A-scan em tempo real a uma taxa de atualização de 70 Hz e envelope de A-scan
Display.
Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.
Scan Freeze: Display freeze mantém dados de forma de onda e caminho sonoro.
Alarme:Bip e LED.
Relógio de Tempo Real.
Encha o eco.
Marca de captura.
Ecos de cor dentro do Portal.
Pacote de instrumentos de base
Detector de falhas por ultra-som portátil FD560
Transdutor de feixe reto (2,5 MHz, Φ20)
Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°)
Cable de interconexão para o transdutor (BNC-LEMO 00,ou opcional LEMO 01- LEMO 00)
Bateria recarregável de iões de lítio, 8 amperios por hora
Fornecedor de energia/unidade de carregamento
Manual de operação em inglês
Certificado de calibração HUATEC
Software de aplicação
Fios
