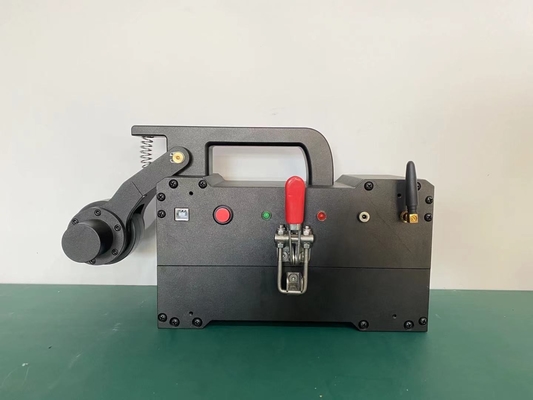

Detetor de falhas de corda de arame com sensor sem fio leve

Detector de falhas de fios de arame magnético HUATEC WiFi HRD-100 com sensor wireless ALL-IN-ONE

1Especificações

Normas: GB/T21837-2008, ASTM E1571-2001 (Especificação padrão para exame eletromagnético de fios de aço ferromagnéticos), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Faixa de detecção:Φ1,5 mm46 mm (escolha uma manga de cobre diferente, 20 mm, 28 mm, 34 mm, 46 mm opcional agora)
Velocidade relativa entre o sensor e o fio:00,06 m/s Melhor escolha:0.3 ∙ 1,5 m/s
Espaçamento máximo entre a mangueira de guia e a corda de arame: 2 ∼6 mm,espaçamento permitido: 0 ∼15 mm

Tipo de arquivo de saída: Arquivo de saída do Word

Alarme: alarme de som e luz
Detecção da localização do cabo de arame
Precisão do julgamento qualitativo: 99,99%
Avaliação quantitativa
Erro de repetibilidade da sensibilidade: ±0,055%
Erro de exibição: ±0,2%
Erro de detecção da localização, ((L): ±0,2%
Potência: 5 V fonte de alimentação do computador
Peso do sensor: < 10 kg (sensor normal)

Temperatura do ambiente: -10°C a 40°C

Pressão do ar: 86~106Kpa

Humidade relativa: ≤ 85%

O sistema Windows do detector de computador de corda de arame é o produto de renovação do sistema GB que se baseia na teoria do software DOS e na ideologia de orientação de alarme de exibição em tempo real, utilizando o Visual Basic6.0 a fundação da linguagem de programação, continua a compilação para se tornar.

Esta parte do hardware do sistema utiliza o sensor magnético avançado doméstico e estrangeiro e o módulo de amostragem independente de pesquisa e desenvolvimento unifica, através da condução WIFI,armazenamento direto de dados em computador.

Esta parte do software do sistema está na base de análise de transformação de wavelet, na utilização da base da linguagem de programação Visual Basic 6.0, carrega a compilação para se tornar.Realizar funções como aquisição e controlo de dados, análise de dados, exibição de dados, armazenamento de dados e assim por diante.O sinal de dados observado dinâmico e sua situação de mudança, e a exibição em tempo real do resultado obtido e envia o alarme; o software aumentou a função de avaliação automática;No defeito parcial demonstrado na secção transversal aumentada e na percentagem da área total da secçãoO software e o Windows são completamente compatíveis, adaptam-se à operação de inércia do utilizador, utilizam os ficheiros do Word para formular o relatório de exame de produção.

Este software de sistema pode ser compatível com o software DOS de amostragem de dados de detector de computador de corda de fio, e pode processar análise para ele.

O sistema de janelas adotou um procedimento de operação independente e o sistema de exame seguro, pode ser convenientemente adequado para cada tipo de computador moderno,e completa uma série de procedimentos de exame.

2. Sistemas

2.1 Disposição do hardware dos computadores

Processador: acima do Celeron 1,5 GHz
Memória: 128 MB
Disco rígido: 10G
Conexão: WIFI

Monitor: acima de VGA

2.2 Demanda de ambiente de software:

• Este sistema suporta os sistemas operacionais Windows XP, WIN7, WIN8, WIN10, Linux, etc.;

• Preciso instalar a plataforma Microsoft Office Word.

3Introdução de sensores

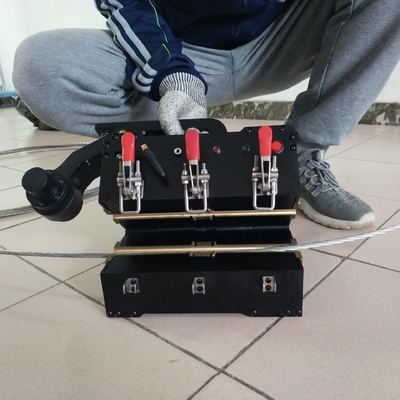

Sensor magnético: o sensor é composto por localizador de deslocamento (roda de condução, codificador), a instalação de magnetização e a organização de amostragem.a corda de arame e tem o movimento relativo, então ele pode recolher o sinal.

Localizador de deslocamento: roda de condução girou um círculo, o codificador fotoelétrico envia o pulso de instrução de amostragem, realizando amostragem de espaço igual.

Instalação de magnetização: Quando a corda de arame e ele tem o movimento relativo, completa para a corda de arame a magnetização axial.

Organização da amostragem: quando a corda de arame e o sensor têm o movimento relativo,o elemento Hall composto o canal de amostragem irá transformar a corrente magnética condição de vazamento de mudança de corda de fio em sinal de tensão de simulação.
