SE 1025 Penetrametros de placa que obtêm resultados óptimos de TDN com precisão

SE 1025 Penetrametros de placa que obtêm resultados óptimos de TDN com precisão

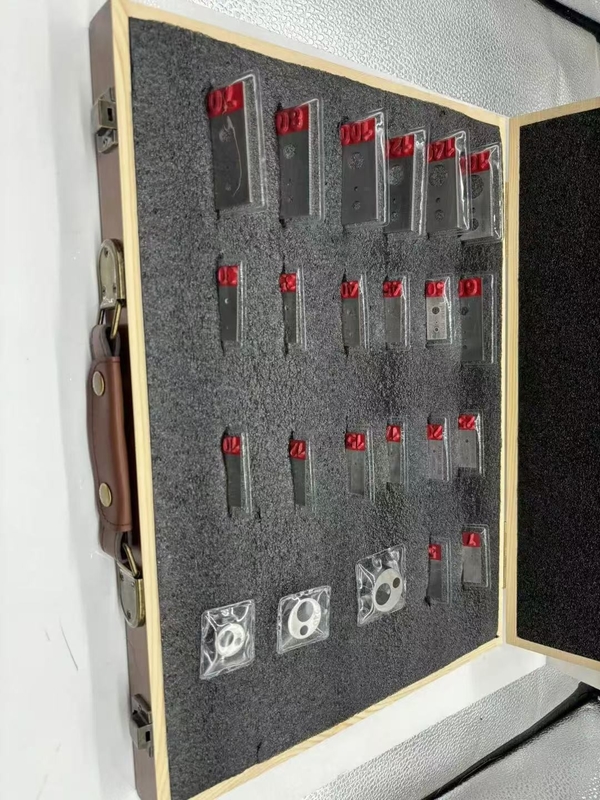

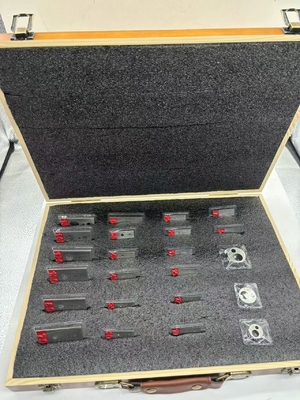

SE 1025 Penetrametros de placa que obtêm resultados óptimos de TDN com precisão SE 1025 Penetrametros de placa que obtêm resultados óptimos de TDN com precisão

Imagem Grande :  SE 1025 Penetrametros de placa que obtêm resultados óptimos de TDN com precisão

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO, CE, GOST
Número do modelo: Tipo de buraco IQI
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Contato

SE 1025 Penetrametros de placa que obtêm resultados óptimos de TDN com precisão

descrição
20: 0.476-0.540 25: 0.571-0.699
30: 0.698-0.826 35: 0.825-0.953
40: 0.952-1.080 45: 1.079-1.207
Destacar:

Penetrametros de placas NDT

,

Penetrametros de placas de precisão

,

SE 1025 Penetrametros de placa

Aparelhos de detecção de partículas

Os penetrametros de placa ASTM SE 1025 são normalmente utilizados para cumprir as normas americanas de inspecção.

São placas retangulares, com 2% de espessura da amostra e de material radiograficamente semelhante à amostra.

Cada placa tem três furos perfurados iguais em diâmetro a 1X, 2X e 4X a espessura do penetrômetro da placa.

A espessura mínima de um penetrímetro tipo placa é 0,010".

Estes são fornecidos em forma de disco, o diâmetro exterior é 4X, com 2 buracos1X e 2X a espessura do Penetrametro.

O gráfico a seguir fornece o Penetrametro de chapa Identificação e espessura e um guia sobre qual penetrametro utilizar para cada espessura do material.

- Não.
- Não, não. Espessura Apertura T Apertura 2T Apertura 4T
Distância Medido Distância Medido Distância Medido Distância Medido
5 0.1143-0.1397 0.1395 0.241-0.267 0.261 0.495-0.521 0.519 1.003-1.029 1.023
7 0.165-0.191 0.189 0.241-0.267 0.263 0.495-0.521 0.519 1.003-1.029 1.025
10 0.241-0.267 0.247 0.241-0.267 0.264 0.495-0.521 0.519 1.003-1.029 1.017
12 0.275-0.335 0.311 0.275-0.335 0.329 0.608-0.667 0.654 1.238-1.302 1.298
15 0.349-0.413 0.392 0.349-0.413 0.368 0.730-0.794 0.762 1.492-1.556 1.522
17 0.400-0.464 0.406 0.400-0.464 0.411 0.857-0.921 0.911 1.746-1.810 1.795
20 0.476-0.540 0.484 0.476-0.540 0.505 0.984-1.048 1.019 2.000-2.064 2.018
25 0.571-0.699 0.653 0.571-0.699 0.646 1.206-1.334 1.288 2.476-2.604 2.498
30 0.698-0.826 0.769 0.698-0.826 0.721 1.460-1.558 1.514 2.984-3.112 3.039
35 0.825-0.953 0.887 0.825-0.953 0.907 1.714-1.842 1.766 3.492-3.620 3.577
40 0.952-1.080 0.972 0.952-1.080 1.019 1.968-2.096 1.987 4.000-4.128 4.118
45 1.079-1.207 1.201 1.079-1.207 1.201 2.222-2.350 2.31 4.508-4.626 4.619
50 1.206-1.334 1.311 1.206-1.334 1.314 2.476-2.604 2.535 5.016-5.144 5.106
60 1.397-1.651 1.527 1.397-1.651 1.535 2.921-3.175 3.014 5.969-6.223 6.055
70 1.714-1.842 1.832 1.714-1.842 1.832 3.492-3.620 3.595 7.048-7.176 7.110
80 1.905-2.159 2.002 1.905-2.159 1.952 3.937-4.191 4.061 8.001-8.255 8.028
100 2.413-2.667 2.653 2.413-2.667 2.637 4.953-5.207 5.197 10.033-10.287 10.265
120 2.921-3.175 3.011 2.921-3.175 3.012 5.969-6.223 6.123 12.065-12.319 12.301
140 3.429-3.683 3.523 3.429-3.683 3.612 6.985-7.239 7.156 14.097-14.351 14.251
160 3.937-4.191 4.015 3.937-4.191 4.101 8.001-8.255 8.155 16.129-16.383 16.295
200 4.826-5.334 5.135 4.826-5.334 5.012 9.906-10.414 10.125
  Os resultados dos ensaios cumprem os requisitos da norma ASTM E1025
