Teste de rugosidade da superfície Transplante em tempo real Ra,Rz,Rq,Rt,Rp,Rv,R3z e outros 13 parâmetros
Características do instrumento
● Processador ARM para controlo e processamento de dados, velocidade rápida, baixo consumo de energia;
● Sistema operacional de transplante de software em tempo real, suporte a processamento paralelo multi-tarefa;
● Largo alcance, múltiplos parâmetros: Ra,Rz,Rq,Rt,Rp,Rv,R3z e outros 13 parâmetros;
●Ensino OLED de alto brilho 128*64, autoiluminação, ampla temperatura, ângulo de visão completo;
● Exibir informações ricas, intuitivo, pode exibir todos os parâmetros e gráficos;
● Compatível com as normas nacionais ISO, DIN, ANSI, JIS;
● Bateria de lítio recarregável incorporada, pode exibir instruções do processo de carregamento, o operador pode saber o grau de carregamento a qualquer momento;
● Com o ícone do indicador de bateria restante, solicite aos utilizadores que carregem a tempo;
● Grande capacidade de armazenamento de dados, a máquina FLASH pode armazenar 200 grupos de dados originais e forma de onda;
● Armazenamento em cartão Micro SD escalável, até 16G;

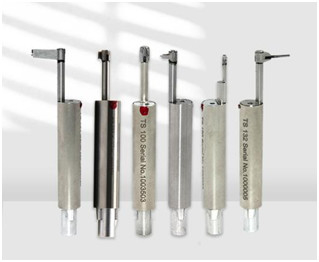

● Compatível com uma variedade de sensores: sensor padrão, sensor de buraco pequeno, sensor de sulco, sensor de sulco profundo;
● Otimizada a estrutura do sensor, o valor medido é mais estável;
● Usando interface USB, pode conectar computador e impressora, pode realizar atualização em linha de software incorporado.
Parâmetros técnicos
Máquina anfitriã
| Parâmetros |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Faixa de medição |
Ra:0.025-12,5 μm |
| Faixa exibida |
Ra, Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| Faixa de medição do eixo z |
± 20 μm, ± 40 μm, ± 80 μm |
| Resolução máxima da tela |
00,001 μm |
| Filtro |
RC, PC-RC, GAUSS, DP |
| Duração da amostragem l |
0.25mm,00,8 mm,2.5 mm |
| Duração da avaliação L |
(1-5) (facultativo), é o comprimento da amostragem |
| Força máxima de accionamento |
17.5mm/0.7 polegadas |
| Comprimento mínimo da tração |
1.3mm/0.052 polegadas |
| Erro de indicação |
≤ ± 10% |
| Indica a variabilidade do valor |
≤ 6% |
| Modo de exibição |
128×64 OLED Cristal líquido de rede (luz espontânea) |
| Fonte de alimentação |
Bateria de lítio recarregável |
| Dimensões globais |
140 mm × 52 mm × 48 mm |
| Peso |
440 g |
Sensor
| Índice de desempenho do sensor |
| Princípio de detecção |
Tipo de indutividade |
| Faixa de medição |
160 μm |
| Radius da ponta do lápis |
5 μm |
| Material da ponta da agulha |
Diamante |
| Força de medição |
4mN ((0,4gf) |
| Ângulo da ponta do lápis |
90° |
| Radius de curvatura do deslizamento |
45 mm |
Configuração padrão
| Nome do produto |
QTY |
Nome do produto |
QTY |

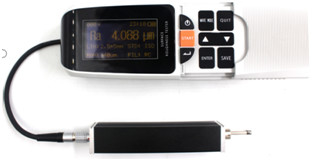

| Máquina anfitriã SRT-6671 |
1 |
Sensor padrão RS100 |
1 |
| Placa de amostragem padrão |
1 |
Adaptador de energia |
1 |
| Capa de sensores |
1 |
Lista de embalagens |
1 |
| Placa de ensaio |
1 |
Cartão de garantia |
1 |
| Especificações |
1 |
Certificação |
1 |
Intervalo aplicado:
SRT-6671 amplamente utilizado em usinagem, aeroespacial, peças de automóveis, comunicações, energia elétrica, eletrônica e outras indústrias.Agência de supervisão técnica, tribunal do promotor especial e assim por diante.
