Bloco de ensaio de calibração de inspecção por ultra-som IIW V2

Bloco de ensaio de calibração de inspecção por ultra-som IIW V2

Padrão:ISO 7963-2010 (em inglês)

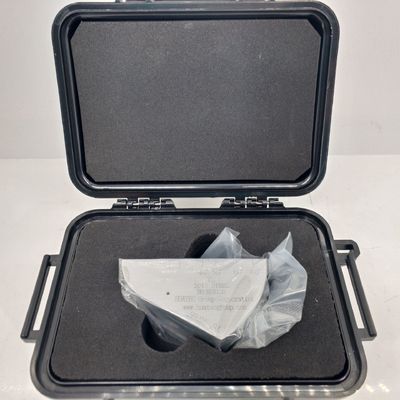

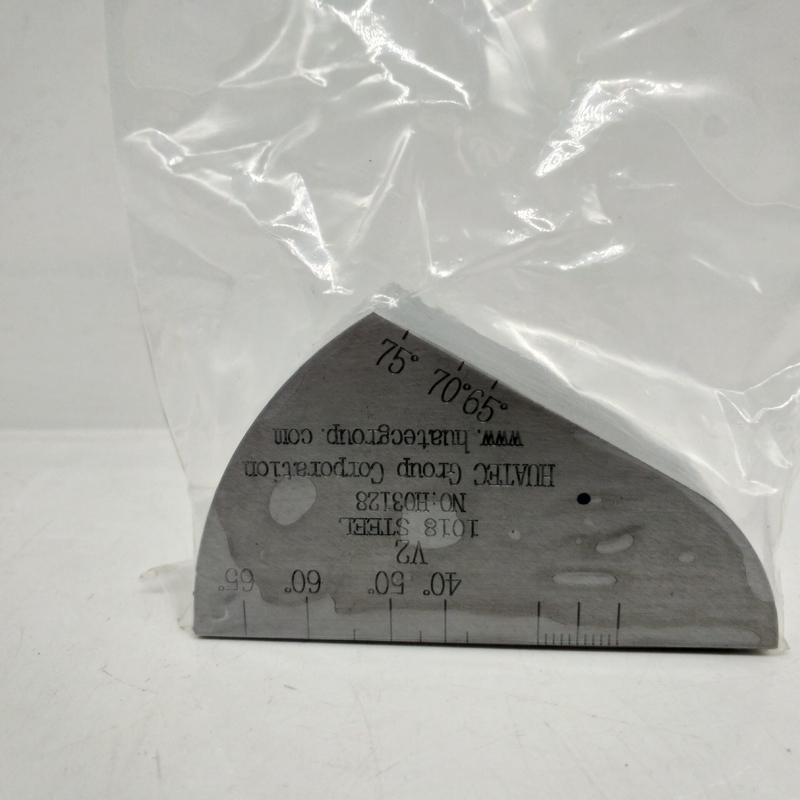

O bloco de ensaio IIW2 (bloco de ensaio V-2) é o bloco de ensaio padrão aprovado pela International Welding Society.O bloco de ensaio V-2 tem as vantagens de ser leve e fácil de transportar, especialmente adequado para utilização em campo.

TÍPO	V2
DIMENSAÇÃO (mm)	TOLERANÇA	RESULTADO DO CHECK
75	± 0.10	Qualificado
43.3	± 0.05	Qualificado
12.5	± 0.05	Qualificado
(S)	< 0.05	Qualificado
(S)	< 0.03	Qualificado
(Ra)		Ra≤3,2um
F1.5	± 0.05	Qualificado
	< R0.10	Qualificado
R50	± 0.10	Qualificado
R25	± 0.10	Qualificado

Principais pontos de utilização:

(1) O ponto de incidência e a margem de sensibilidade da sonda inclinada foram medidos utilizando uma superfície de reflexo de arco com um raio de R50 mm;

(2) Utilizando a superfície de reflexão do buraco de 5 passos, a gama de refração da sonda de inclinação é de 45°-65° e 65°-75°, respectivamente.

(3) A linearidade horizontal e vertical do detector de falhas pode ser medida utilizando reflexos de ondas p múltiplas do fundo com uma espessura de 12,5 mm;

(4) São utilizadas duas superfícies de arco, R25 e R50, para corrigir o eixo do tempo e o ponto zero.
