TG-M70 Sistema de medição da espessura da corrosão por fluxo magnético

TG-M70 Sistema de medição da espessura da corrosão por fluxo magnético

1. Configuração

2. Resumo iIntrodução

Este sistemaNão precisa de andaimes, não precisa polir a camada anti-séptica, sem qualquer agente de acoplamento..

• Usando a roda de ímã permanente de alta resistência de terras raras, mesmo que haja uma falha de energia inesperada, ele não vai cair da superfície detectada.Movimentos verticais e invertidos de várias atitudes na superfície de componentes ferromagnéticos.
• Instalar sonda de espessura eletromagnética ultra-sônica para rastreamento rápido e posicionamento contra a erosão da parede
• Analisando a área para testar a corrosão da espessura.
• Correspondência de exibição de digitalização A e B
• Equipado com câmara de vídeo, pode observar a situação de vídeo da superfície inspecionada em tempo útil.
• O sistema de controlo remoto para controlar a direcção de varredura, e pode ser pré-configurado direcção de varredura.

3. Caracteres de rastreador magnético de duas rodas

O rastreador magnético de duas rodas é um instrumento avançado que pode transportar uma variedade de equipamentos de ensaio não destrutivos.acumulou um grande número de experiências de liquidação no local em muitos domínios, como a petroquímica, pot inspeções especiais, e energia elétrica. ele pode transportar ultra-som eletromagnético no fundo do tubo, cotovelo ou três elos e outras corrosão,Erosão áreas mais graves para fazer inspeção ou medição de espessura de varredura B, o campo da indústria chamado especialistas em detecção de corrosão de tubos

O rastreador magnético de duas rodas possui as seguintes características: estrutura compacta, elevada flexibilidade, sucção magnética, alta precisão de controlo, tecnologia de detecção avançada, detecção de vídeo compatível,e mecanismo de elevação de sonda únicoPara detecção automática de corrosão de tubos, recipientes e chapas

1) Estrutura compacta e elevada flexibilidade

O projeto compacto e requintado permite-lhe realizar facilmente a detecção de corrosão para vários tipos de tubos e recipientes ferromagnéticos.As balas magnéticas são de 350 mm ( comprimento) × 140 mm (largura) × 130 mm (altura) e pesam menos de 5A estrutura única de duas rodas permite andar livremente em tubos com um mínimo de 100 mm.O raio mínimo de viragem é de 400 mm e o cotovelo com um raio mínimo de curvatura de 100 mm pode ser facilmente passadoPor conseguinte, o escopo do movimento de rastreamento magnético de duas rodas e do escaneamento foi muito expandido.

2) Supersupressão magnética

Em termos de design, usa ímãs magnéticos de terras raras para fazer ímãs permanentes de alta resistência em duas rodadas de subidas magnéticas.Não existe perigo de queda da carroçaria do veículo da superfície detectada.Portanto, o rastreador magnético de duas rodas pode realizar com segurança a varredura de postura horizontal, vertical e invertida. A carga vertical máxima do rastreador magnético de duas rodas é de 5 kg,o que significa que não afetará qualquer movimento vertical ao arrastar 5 kg de peso.

3) Alta precisão de controlo

A velocidade do rastreador magnético de duas rodas é de 0-6m/minuto e pode avançar a uma velocidade constante, pelo codificador de precisão pode atingir a função de definir a lacuna de detecção,Pode satisfazer melhor as necessidades de detecção do utilizadorPor exemplo, o cliente precisa de realizar um processo de detecção de lacunas a cada 50 mm num ponto na parte de trás do cotovelo: o controlador pode ser programado,e a subida magnética de duas rodas pode ser operada e inspeccionada a cada 50 mmMelhorar a eficiência e a precisão da detecção.

4) Tecnologia avançada de detecção

Tradicionalmente, a espessura piezoelétrica é utilizada na medição de espessura tradicional,e traz certa dificuldade e força para o pessoal de inspeção em muitos campos em termos de seu processo de detecçãoO método de inspecção manual do medidor de espessura ultra-sônico piezoelétrico tem as seguintes desvantagens:e a superfície deve ser restaurada após a conclusão do ensaioA eficiência é extremamente baixa; (2) O ultra-sônico tradicional deve ser revestido com um agente de acoplamento, que é muito duro nas condições do local.Uma plataforma fixa deve ser construída, o que é dispendioso e demorado; (4) É difícil realizar ensaios em funcionamento a altas temperaturas.

Com o avançado sistema de detecção de corrosão da espessura da parede por rastreamento automático (ultra-sônico eletromagnético), os problemas tediosos acima mencionados serão resolvidos,e a precisão de detecção é comparável com o ultra-som piezoelétrico tradicionalSem necessidade de construir andaimes, sem necessidade de polir a camada anticorrosiva, sem qualquer agente de acoplamento, através do comando remoto no chão,para alcançar a corrosão de parede de tubulação de alta velocidade, rastreamento de posicionamento rápido e medição precisa da varredura densaAo mesmo tempo que garante a precisão da detecção, melhora muito a eficiência da detecção e reduz o custo da detecção.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) O rastreador magnético de duas rodas é inevitavelmente confrontado com ações mecânicas que exigem a elevação da sonda ao realizar a detecção do ponto de corrosão ou a inspecção de B-scan.Quando se mede a espessura da ponta, a medição deve ser efectuada no mesmo ponto especificado. Os dados de cada ponto são obtidos quando a sonda pousa na superfície a medir.a função da sonda pode ser levantada para alcançar o ponto mais preciso. o valor da espessura. Quando se realiza uma tomografia B no objeto a medir, embora a sonda esteja próxima da superfície, se a altura restante da soldadura for grande,A sonda precisa ser levantada e montadaPor conseguinte, a função de elevação e de abaixamento da sonda também é muito importante.

4. Unidade de medição de espessura por ultra-som eletromagnético

O EMAT eletromagnético e o ultra-som piezoelétrico tradicionais pertencem à categoria de ultra-som. A sua diferença essencial reside na diferença de transdutores.Os transdutores ultra-sônicos piezoelétricos dependem do efeito piezoelétrico de uma bolacha piezoelétrica para emitir e receber ondas ultrassônicas, enquanto os EMAT dependem de efeitos electromagnéticos (força magnetostrictiva, força de Lorentz) para transmitir e receber ondas ultrasónicas,e a sua conversão de energia é na camada de pele directamente na superfície da peça de trabalhoO ensaio ultra-sônico piezoelétrico tradicional tem um elevado requisito para o acabamento da superfície da peça.O ensaio eletromagnético por ultra-som tem um baixo requisito na superfície da peça de trabalhoO ultra-som eletromagnético tem as seguintes vantagens:

• Detecção sem contacto, sem agente de engate (elevação até cerca de 4 mm)
• Os requisitos para a superfície não são elevados, a rugosidade da superfície pode ser detectada, com escala de óxido, revestimento, revestimento e outras peças de trabalho
• Detecção rápida

EMAT ultra-sônico piezoelétrico

Imã de cristal

Agente de acoplamento bobina eletromagnética

Vibração corrente de Eddy Campo magnético

Ultrassonico Ultrassonico

EMAT

Tecnologia ultra-sônica piezoelétrica tradicional Tecnologia EMAT

Especialmente para detecção de alta velocidade, on-line e automática

Especialmente adequados para ambientes de alta temperatura

Comparação técnica da tecnologia ultra-sônica piezoelétrica tradicional e da tecnologia EMAT em ambiente de alta velocidade e alta temperatura.

A tecnologia EMAT tem sido aplicada a ensaios não destrutivos em linha manuais, semi-automáticos e totalmente automáticos de várias forjas, barras de aço, chapas de aço,Tubos e tubos de aço (incluindo os tubos de aço sem costura), revestimentos de óleo, tubos soldados, etc.) à temperatura ambiente e à temperatura elevada.

5. Características funcionais

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Não é possível penetrar em polir a superfície, revestimento anticorrosivo e ferrugem flutuante, e não é necessário agente de acoplamento.
• ★ A medição da espessura pode penetrar até 4 mm de espessura na corrosão da superfície, pintura, corrosão e outros revestimentos,a espessura dos objetos metálicos exibida pelo instrumento não precisa de ter em conta o cálculo da espessura do revestimento.
• ★Não perpendicularidade (normalidade do transdutor/sonda em relação ao objeto submetido a ensaio) até ±25^o, baixa verticalidade após a colocação da sonda
• ★Com o mecanismo de elevação elétrica da sonda, a sonda pode ser levantada quando atravessa obstáculos tais como soldaduras e protuberâncias, evitando ser
• Voltei.
• ★Os resultados da medição da espessura podem ser exibidos sob a forma de valores digitais, sob a forma de escaneamento A, sob a forma de imagem de escaneamento B baseada no tempo e sob a forma de imagem de escaneamento B baseada na distância (codificador).
• ★Usando um algoritmo de inteligência especializado, existem três modos de medição da espessura: modo automático, modo manual de porta única (medição por método único de pico),e modo manual de porta dupla (medida do método pico-pico)Reduz muito a influência dos fatores humanos e simplifica as etapas de operação.
• Base de dados integrada de velocidade de onda de cisalhamento de materiais básicos, e pode personalizar o valor de velocidade de onda de cisalhamento
• Emitir diretamente a lista de registos de inspecção e a lista de valores de espessura para facilitar a análise e o processamento dos dados.

6. Parâmetros técnicos

• ★Cable de controlo de detecção:25m
• ★Mede-se o raio mínimo de curvatura na superfície do objeto: o eixo longitudinal ≥ 50 mm e a circunferência ≥ 125 mm
• Medição da espessura:Precisão 0,04 mm, alcance 2 ~ 120 mm (aço)
• ★Distância de trabalho / elevação:≤ 4 mm
• ★Não perpendicularidade de medição (normal para o transdutor/sonda em relação ao objeto sob ensaio): ±25^o
• Frequência de excitação: 3,0 a 5,0 MHz, velocidade de medição: 16 a 1 vezes/s
• Faixa de velocidade do som:1000~9999 m/s, incremento de ajuste: 1 m/s
• Função de porta: porta automática, porta única manual, porta dupla manual
• ★Monitorização de vídeo: ambas as câmeras de visão frontal e traseira dupla, pixels dinâmicos e estáticos são 3 milhões /2304×1296
• Sonda magnética de temperatura normal: ímãs fracos ou menos permanentes, a sucção magnética≤15N, circular Φ30× de altura 44 mm, peso ≤80g
• ★Tamanho e peso do corpo do dispositivo de arrastamento (aproximadamente): L380×W130×H120mm,6kg
• Temperatura de funcionamento:-10 ~ +50°C

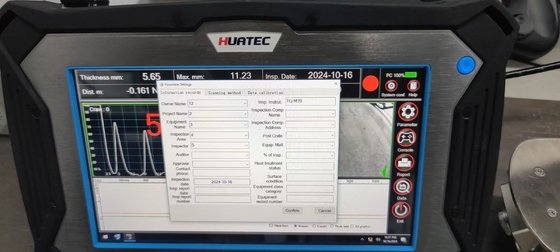

7. Software de análise de medições

• Exibição simultânea dos resultados da varredura, A, B
• Emissão direta de um registo de ensaio, ★ lista de valores de espessura, para facilitar a análise e o processamento dos dados
• ★Compatível com sistema operacional Win7/10 (32/64 bits)

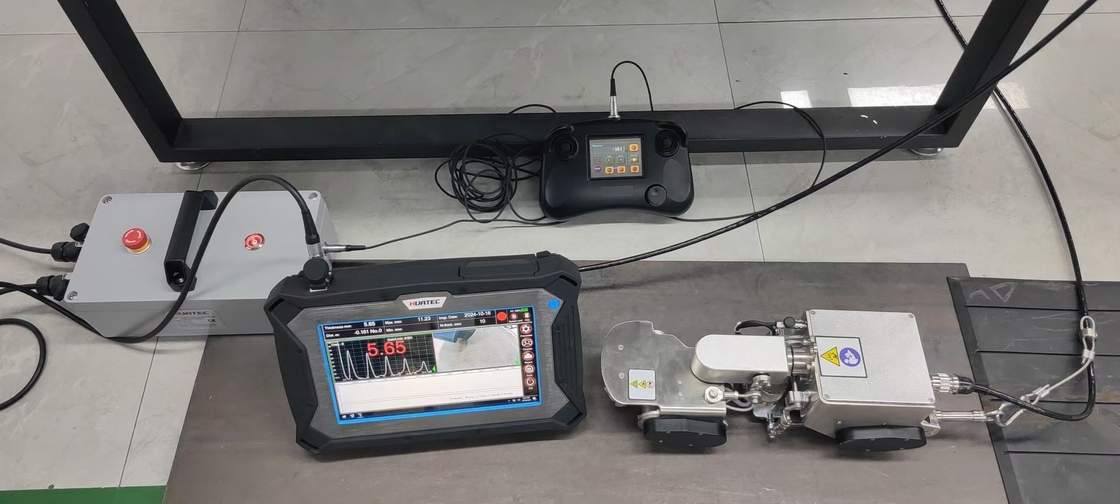

8. Lista de embalagens

• Hospedeiro de ensaio/computador superior1 conjunto
• HUATEC TG-M70 rastreador magnético de duas rodas (incluído o módulo de medição de vídeo e espessura) 1 conjunto
• Fornecimento de energia e caixa de controlo1 peça
• Mão de comando1 peça
• Cabo de controlo de ensaio1 conjunto
• Bloco de ensaio padrão (circular de aço carbonoΦ30 × espessura 10 mm) 1 peça
• Caixa de transporte à prova de choque 1 peça
• Prevenção de queda de corda de segurança1 peça (opcional)
