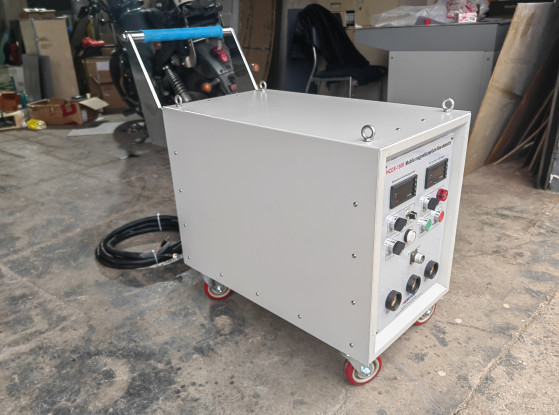

II. A ComissãoCaracterísticas estruturais

É equipado com um cabo de três núcleos quadrado de 10 para a entrada de energia, uma extremidade está ligada à extremidade superior do disjuntor,e a outra extremidade está ligada ao interruptor de ar na placa de distribuição da rede elétrica, também o corpo está em terra.

Os fios RD e BK do cabo de três núcleos estão ligados ao condutor de fase de potência e o fio BU está ligado ao cabo de aterragem protetor.

Dispositivo de proteção de fusível incorporado.

Para facilitar a remoção e substituição do cabo de saída, um conector rápido é usado para facilitar a conexão da bobina de magnetização ou da sonda de suporte.

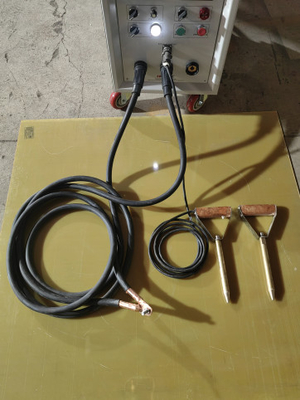

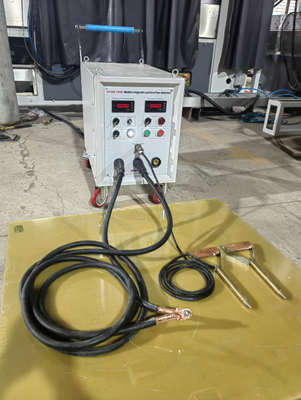

A cabeça da sonda da haste de suporte é uma cabeça de cobre desmontável, que pode entrar em contato com a peça de trabalho através da almofada de malha de cobre, de modo que não seja propensa a falhas causadas por contato ruim.Uma sonda de haste com um interruptor de botão tem um cabo de três núcleos ligado a uma tomada redonda no meio do painel através de um plugue de aviação redondaO interruptor do botão de pressão na sonda de suportes pode ser utilizado como o botão verde no painel de operação.A tomada de aviação redonda no cabo de três núcleos está ligada à tomada redonda no meio da barra de cobre, e o interruptor do pé pode ser ligado com o botão verde no painel de comando.

V.Aplicação e utilização

1. Aviso e atenção antes da utilização

Por favor, leia este manual de instruções em detalhes.também você pode abrir a tampa para verificar se se qualquer solto das partes internas, mas não desmontem e montem nenhuma parte sem permissão.

Deve ser armazenado e utilizado num ambiente seco, limpo e bem ventilado, sem ácido ou álcali e outros gases corrosivos.Este ambiente não deve ter altas temperaturas e fortes vibrações ou impactos.

Antes de ligar a fonte de alimentação, verifique se a fonte de alimentação é consistente com a fonte de alimentação necessária, bem como se a conexão é correta,e se a capacidade da rede eléctrica e do interruptor satisfaz os requisitos

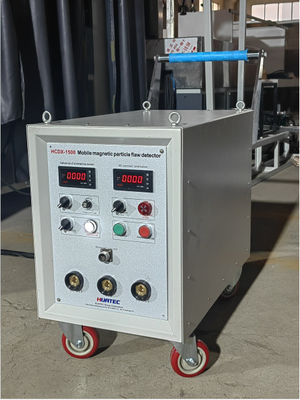

2. Utilização e Operação

(1) Conecte o cabo de alimentação à rede elétrica, conecte o gabinete de distribuição de energia e conecte o circuito principal à rede elétrica

(2) Ligue a luz indicadora "Power", "Power", em seguida, ele realiza o controle do circuito na fonte de alimentação e ventilador de escape começa a trabalhar;

(3) Quando for necessária a magnetização AC, virar o interruptor de selecção "AC/DC" para a posição "AC" e virar o botão de regulação de corrente "ADJ de corrente" para a posição mínima ou adequada;

(4) Conectar o conector de cobre de uma extremidade de dois cabos de 120 mm2 à interface de saída correspondente da máquina,e prestar atenção ao cabo para se conectar à extremidade de saída correspondente (extremidade AC ou DC);

(5) Pressione o botão de gatilho do painel ou o interruptor de pé, o circuito de gatilho desencadeará um pulso para controlar o trabalho do SCR e realizar a inspeção de magnetização de CA;

(6) Conectar o eléctrodo da haste à peça de trabalho ou enrolar o cabo à peça de trabalho ou através da técnica da barra de rosca.

(7) Pressione o botão do gatilho ou o interruptor do pé, ajuste o botão de regulação de corrente para fazer o amperímetro indicar o valor de corrente exigido pela detecção de falhas,e depois pressionar o botão do gatilho para completar a magnetização. sob corrente máxima, aplicar inspecção de partículas magnéticas externas, geralmente o tempo de magnetização é inferior a 2 segundos,e deve haver mais de 5-10 vezes de tempo intermitente (menos de magnetization tempos, múltiplo do tempo intermitente pode ser reduzido em conformidade).

(8) Se for necessária uma desmagnetizada, basta virar o interruptor de selecção "Mag. / Demag. " para o "Demag. " e realizar as operações descritas nos passos (1) a (7);

(9) Se você precisa usar a magnetização DC de meia onda, basta girar o interruptor de seleção "AC/DC" para a posição "DC", neste momento, a sucção do relé de trabalho interno KC1, complete a comutação de trabalho.(Deve notar-se que o cabo de saída também deve utilizar a extremidade de saída correspondente após a comutação)

(10) Ao interromper a utilização, desligue o interruptor principal de alimentação e o interruptor da placa de distribuição de energia e retire os acessórios externos, se necessário.
