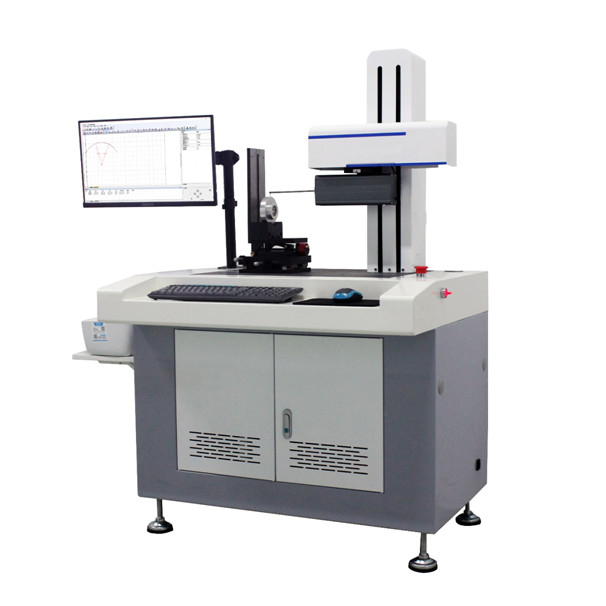

Máquina de ensaio de contorno de rugosidade de superfície GraphProfilometerSRT-7150
Parâmetros técnicos:
| Modelo de projeto |
SRT-7150 |
|
Eixo X
Ferrovia de guia linear deslizante
|
Precisão do movimento |
≤ 0,5 μm /80 mm |
|
Posicionamento no eixo X
Regal de grelha
|
Resolução |
0.1 μm
|
| Local de produção |
China |
| Sensor de dados |
Resolução |
00,02 μm |
| Local de produção |
Importação para o estrangeiro |
| Resolução do sistema |
65536:1 |
| Precisão linear |
≤ ± ± 1,5 + 0,5 ± 0,2 μm |
| arco circular |
≤ ± ((2+R/8) μm |
| ângulo |
≤ ± 2′ |
| Direcção |
≤ 0,8 μm/100 mm |
| Medição da rugosidade |
| Faixa de medição |
Eixo X |
Ra:0.01 - 10 μm |
| Eixo Z1 |
± 500 μm |
| Parâmetros de avaliação |
Parâmetros de avaliação da rugosidade:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr(c);
Parâmetros de avaliação do grau de ondulação:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr(c);
Parâmetros originais de avaliação do contorno:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr e Pmr (c)
|
| Comprimento da amostragem-L |
0.08,0.25,0.8,2.5,8 ((mm); |
| Duração da avaliação |
De acordo com a implementação da norma GB / T10610-2009 |
| Erro de indicação |
± 5% |
| Repetitividade da indicação |
2% |
| Medição do perfil |
| Faixa de medição |
Eixo X |
≤ 150 mm |
| Eixo Z |
≤ 300 mm ((Pode ser ajustado de acordo com as necessidades do utilizador) |
| Z1 |
≤ 40 mm |
| Velocidade de movimento da mesa |
0.05-0.8 mm/s (Quatro marchas, regulação automática da velocidade) |
| Ambiente de trabalho |
Temperatura de funcionamento: 10°C-30°C (temperatura normal)
Umidade 20-80%RH Sem fonte de vibração óbvia
|
| Fornecimento de energia necessário |
220V 50Hz 0,5Kw |
| Tamanho do instrumento ( comprimento × largura × altura) |
980×740×1500 mm |
| Peso do instrumento |
cerca de 120 kg. |
Nota: Os parâmetros técnicos acima podem ser ajustados de acordo com as necessidades reais dos utilizadores.
Principais vantagens
- Dedicado à medição de precisão há décadas!
- Através da certificação do sistema de gestão da qualidade ISO9001, da certificação do sistema de gestão do conhecimento;
- Certificação nacional de empresas com vantagem em matéria de propriedade intelectual;
- Através da exportação da certificação CE da UE;
I Diversificação do produto: apoio à personalização do cliente;
Descrição do instrumento e faixa de medição:

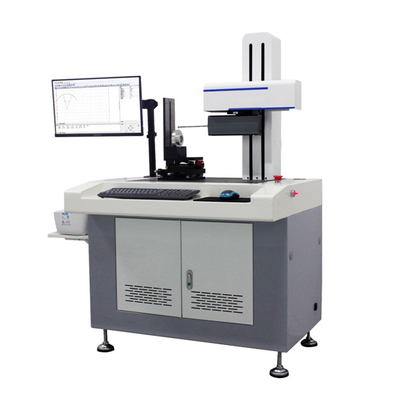

O SRT-7150 é um equipamento de medição integrado para a medição da rugosidade da superfície e do contorno.
A rugosidade da superfície e o perfil de várias peças de trabalho são medidos e analisados utilizando um sistema de medição de grade de alta precisão, um trilho de guia de rectificação de alta precisão,motor linear sem contacto de alto desempenho, módulo de medição de rugosidade de alto desempenho, tecnologia de sistema de controlo de computador de alto desempenho e software multifuncional perfeito.

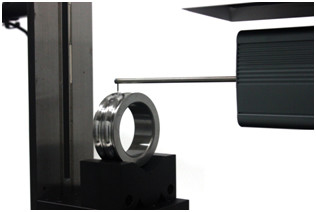

O dispositivo pode medir vários parâmetros de várias peças mecânicas, tais como parâmetros de perfil de linha reta e seção transversal, parâmetros de ondulação da superfície, parâmetros de rugosidade e assim por diante.
Ele pode medir a retidão, inclinação, processamento de ângulo, processamento de círculo (distância da linha reta para a linha tangente, distância do centro do círculo para o centro do círculo, raio de arco,distância do ponto de interseção ao centro do círculo, distância do centro do círculo para linha reta ), processamento de linha pontual (distância do ponto de intersecção para linha reta, distância do ponto de intersecção para o centro do círculo,ponto de intersecção de duas linhas retas, distância do ponto de intersecção com o ponto de intersecção ), curva logarítmica, largura da ranhura, profundidade da ranhura, distância da borda da ranhura, distância do centro da ranhura, inclinação, distância horizontal,distância vertical e outros parâmetros de forma de várias partes.
É adequado para a indústria de rolamentos, processamento mecânico, automóveis, motocicletas, hardware de precisão, ferramentas de precisão, moldes, ferramentas, componentes ópticos e outras indústrias.
Requisitos ambientais de utilização:
- Demandas de energia: cerca de 500 W
- Potência AC: 220V ± 10 %, 50 Hz
- Requisitos ambientais: temperatura - 10 ~ 30 °C;
- Umidade relativa: < 85%
- Não há nenhuma fonte de vibração óbvia no local de instalação
- Fios de fixação individuais
- Não deve haver poeira, vibração, ruído, fluxo de ar, gases corrosivos e forte campo magnético ao redor da sala que possam afetar a medição.0 μm/s
