Dispositivo de ensaio de detecção de falhas de fios de aço HRD-100

HRD-100Dispositivo de detecção de falhas de fios de aço

1Especificações

Normas: GB/T21837-2008, ASTM E1571-2001 (Especificação padrão para exame eletromagnético de fios de aço ferromagnéticos), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Faixa de detecção:Φ1,5 ≈ 300 mm (escolher outro sensor)
Velocidade relativa entre o sensor e o fio:00,06 m/s Melhor escolha:0.3 ∙ 1,5 m/s
Espaçamento máximo entre a mangueira de guia e a corda de arame: 2 ∼6 mm,espaçamento permitido: 0 ∼15 mm

Tipo de arquivo de saída: Arquivo de saída do Word

Alarme: alarme de som e luz
Detecção da localização do cabo de arame
Precisão de julgamento qualitativo: 99,99%
Avaliação quantitativa
Erro de repetibilidade da sensibilidade: ±0,055%
Erro de exibição: ±0,2%
Erro de detecção da localização, ((L): ±0,2%
Potência: 5 V fonte de alimentação do computador
Peso do sensor: < 10 kg (sensor normal)

Temperatura do ambiente: -10°C a 40°C

Pressão do ar: 86~106Kpa

Humidade relativa: ≤ 85%

O sistema Windows do detector de computador de corda de arame é o produto de renovação do sistema GB que se baseia na teoria do software DOS e na ideologia de orientação de alarme de exibição em tempo real, utilizando o Visual Basic6.0 a fundação da linguagem de programação, continua a compilação para se tornar.

2Disposição do sistema

Esta parte de hardware do sistema utiliza o sensor magnético avançado doméstico e estrangeiro e o módulo de amostragem independente de pesquisa e desenvolvimento unifica, através do comando de linha principal RS232 (ou USB),armazenamento direto de dados em computador.

Esta parte do software do sistema está na base de análise de transformação de wavelet, na utilização da base da linguagem de programação Visual Basic 6.0, carrega a compilação para se tornar.Realizar funções como aquisição e controlo de dados, análise de dados, exibição de dados, armazenamento de dados e assim por diante.O sinal de dados observado dinâmico e sua situação de mudança, e a exibição em tempo real do resultado obtido e envia o alarme; o software aumentou a função de avaliação automática;No defeito parcial demonstrado na secção transversal aumentada e na percentagem da área total da secçãoO software e o Windows são completamente compatíveis, adaptam-se à operação de inércia do utilizador, utilizam os ficheiros do Word no relatório de exame de produção.

Este software de sistema pode ser compatível com o software DOS de amostragem de dados de detector de computador de corda de fio, e pode processar análise para ele.

O sistema de janelas adotou um procedimento de operação independente e o sistema de exame seguro, pode ser convenientemente adequado para cada tipo de computador moderno,e completa uma série de procedimentos de exame.

3Introdução de sensores

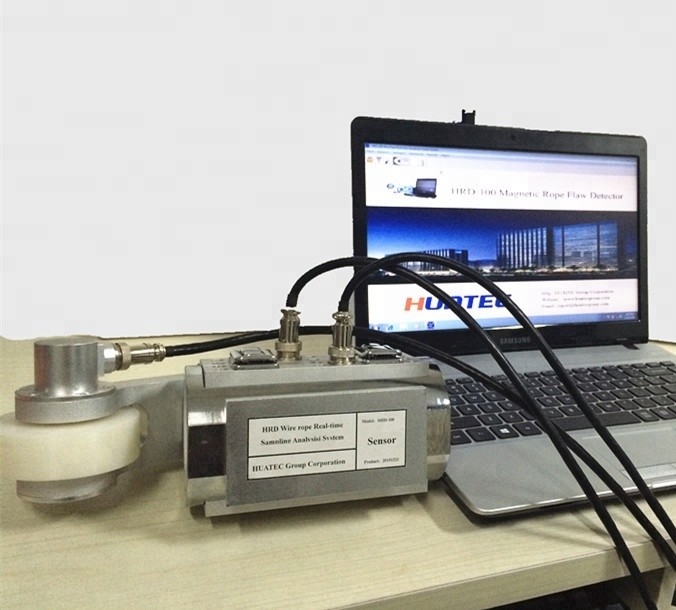

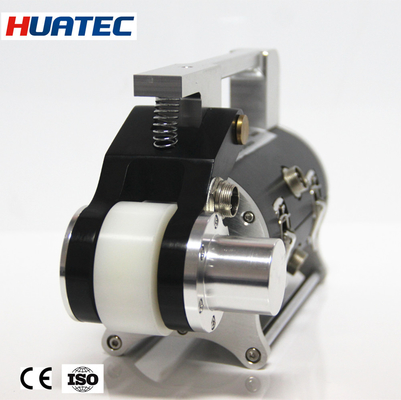

Sensor magnético: O sensor é composto por localizador de deslocamento (roda de condução, codificador), a instalação de magnetização e a organização de amostragem.a corda de arame e tem o movimento relativo, então ele pode recolher o sinal.

Localizador de deslocamento: roda de condução girou um círculo, o codificador fotoelétrico envia o pulso de instrução de amostragem, realizando amostragem de espaço igual.

Instalação de magnetização: Quando a corda de arame e ele tem o movimento relativo, completa para a corda de arame a magnetização axial.

Organização da amostragem: quando a corda de arame e o sensor têm o movimento relativo,o elemento Hall composto o canal de amostragem irá transformar a corrente magnética condição de vazamento de mudança de corda de fio em sinal de tensão de simulação.

4Aparelho de alarme em tempo real HUATEC

O aparelho de alarme em tempo real HUATEC é um aparelho portátil multiuso de aquisição de dados, através da linha de transmissão RS232, para enviar e guardar o sinal de dados convertido para o computador,fazer uso do computador CPU função formidável on-line e análise de processamento em tempo real, de acordo com o valor limiar equivalente que será definido com antecedência envia o alarme em tempo real.Há uma porta de carregamento de adição para ser possível fornecer a carga e o interruptor de alimentação.

5Introdução de software

Figura 3 Funções principais

6Opção de sensor.
