TG-14+ A Scan B Scan modo APP EMAT Medidor de espessura eletromagnético ultra-sônico com LCD a cores
TG-14 + medidor de espessura eletromagnético ultra-sônico é de tamanho pequeno,Instrumento de medição de espessura sem contacto que não requer acoplamento acústico e que pode medir a espessura de metais ou de quaisquer materiais magnéticos condutores.
Parâmetros básicos:
| Amostragem |
80MSPS |
| Largura de banda |
2.5MHz~6MHz |
| Transmissão |
± 600V_400Hz_125ns |
| Ganho |
Automático 0 ~ 96 dB, passo 1 dB |
| Precisão de medição |
± 0,01 mm |
| Faixa de velocidade do som |
4009999 m/s |
| Intervalo eficaz |
00,75 ∼ 1280 mm |
| Grau médio |
L M H Terceira marcha ajustável |
| Distância de elevação |
5 mm ((alumínio), 4 mm ((aço carbono), 3 mm ((aço inoxidável) |
| Faixa de medição |
Medição de aço carbono 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Tipo de medição |
Alumínio, cobre, ferro, aço carbono, aço fundido, aço ligado, aço inoxidável, liga de titânio e outros materiais metálicos |
| Canal de medição |
2*Pedaço fino, de uso geral, barra |
| Modo de medição |
Eco único (I-E), eco duplo (E-E) |
| Padrão de pesquisa |
Fronteira - fronteira, cresta - cresta, cresta - fronteira |
| Função auxiliar |
Congelamento automático, ganho automático, sono automático, exibição de forma de onda A-scan, telefone conectado Wi-Fi |
| Função de correcção |
Ajuste de altura do portão, ajuste de bloqueio de atraso, ajuste de ganho manual, calibração da velocidade do som, compensação de alta temperatura |
| Comunicação |
RS-485 ou USB2.0 |
| Recarregador |
5V2A, interface padrão tipo-C |
| Ecrã de exibição |
1.47 INCH 320 × 172 IPS_LCD |
| Tamanho do corpo |
178.4 mm × 42 mm × 32 mm |
| Duração da bateria |
3Bateria de lítio de.7V 3400mAh durante 6 horas |
| Peso |
Uma carcaça metálica: 358g Carcaça de injecção B: 255g Injecção C + Desmontagem rápida: 289g |
Características dos instrumentos
¢ pequeno, fácil de transportar
Os requisitos de superfície da peça de trabalho não são elevados, a superfície áspera sem tratamento de moagem, pode alcançar medição sem contato
Não é sensível ao revestimento e pode ser utilizado para medir a espessura das peças revestidas
¢ Sem acoplamento acústico, pode ser obtida a medição da espessura da peça a alta temperatura e pode ser efectuada a compensação da temperatura
Características gerais:

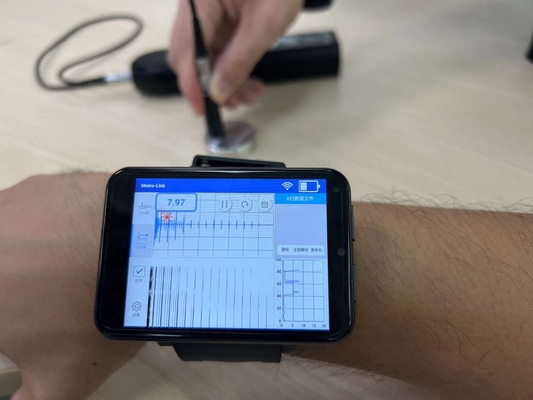

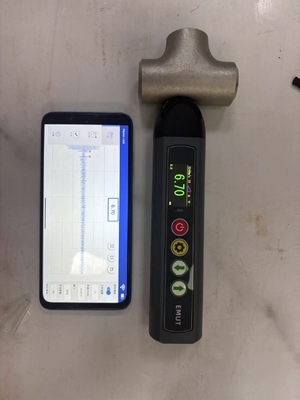

A. O instrumento é composto por um aparelho e um telemóvel, ligados sem fios através de uma rede Wi-Fi
B, o instrumento adota o princípio do ultra-som eletromagnético, o processo de inspecção não precisa polir a superfície da peça de trabalho, não é necessário agente de acoplamento
C, a sonda e o hospedeiro estão integrados, a sonda pode ser substituída
D, ligado a um telemóvel, tablet ou computador, após uma varredura, B varredura com duas funções
E, tipo de sonda configurável: sonda (≤ 80°C, medição a curto prazo), sonda de alta temperatura (≤ 800°C, medição a curto prazo)
F, alça de alta temperatura configurável: alça curta (para satisfazer os requisitos de inspecção de até 350°C, medição a curto prazo), alça longa (para satisfazer os requisitos de inspecção de até 800°C,medição a curto prazo)
Configuração padrão
| Número de série |
Nome |
Quantidade |
Marca |
| 1 |
Máquina anfitriã |
1 |
|
| 2 |
Sonda de temperatura normal |
1 |
4MHz, 42mm*32mm |
| 3 |
Cable de carregamento |
1 |
|
| 4 |
Fecho de carregamento |
1 |
|
| 5 |
Manual e certificado de calibração |
1 |
|
| 6 |
Bloco de ensaio de base de ferro |
1 |
|
| 7 |
Bloco de ensaio de base de alumínio |
1 |
|
| 8 |
Caixa de embalagem |
1 |
|
Artigos opcionais (podem ser encomendados conforme necessário, não incluídos na configuração padrão)
