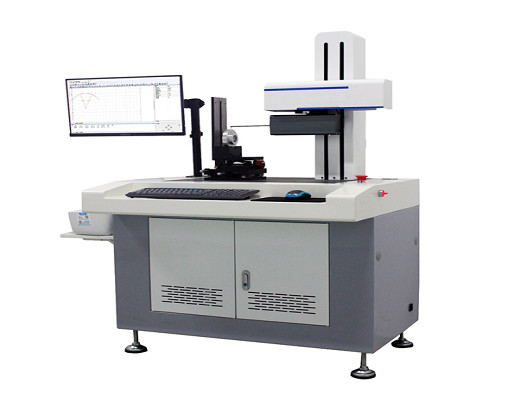

SRT-7150 Superfície rugosidade Contorno gráfico ondulação Profilômetro Máquina de teste integrada
O SRT-7150 é um equipamento de medição integrado para medição da rugosidade da superfície e do contorno.
A rugosidade da superfície e o perfil de várias peças de trabalho são medidos e analisados utilizando um sistema de medição de grade de alta precisão, um trilho de guia de rectificação de alta precisão,motor linear sem contacto de alto desempenho, módulo de medição de rugosidade de alto desempenho, tecnologia de sistema de controlo de computador de alto desempenho e software multifuncional perfeito.
O dispositivo pode medir vários parâmetros de várias peças mecânicas, tais como parâmetros de perfil de linha reta e seção transversal, parâmetros de ondulação da superfície, parâmetros de rugosidade e assim por diante.
Ele pode medir a retidão, inclinação, processamento de ângulo, processamento de círculo (distância da linha reta para a linha tangente, distância do centro do círculo para o centro do círculo, raio de arco,distância do ponto de interseção ao centro do círculo, distância do centro do círculo para linha reta ), processamento de linha pontual (distância do ponto de intersecção para linha reta, distância do ponto de intersecção para o centro do círculo,ponto de intersecção de duas linhas retas, distância do ponto de intersecção com o ponto de intersecção ), curva logarítmica, largura da ranhura, profundidade da ranhura, distância da borda da ranhura, distância do centro da ranhura, inclinação, distância horizontal,distância vertical e outros parâmetros de forma de várias partes.
É adequado para a indústria de rolamentos, processamento mecânico, automóveis, motocicletas, hardware de precisão, ferramentas de precisão, moldes, ferramentas, componentes ópticos e outras indústrias.
Parâmetros técnicos:
| Modelo de projeto |
SRT-7150 |
|
Eixo X
Ferrovia de guia linear deslizante
|
Precisão do movimento |
≤ 0,5 μm /80 mm |
|
Posicionamento no eixo X
Regal de grelha
|
Resolução |
0.1 μm
|
| Local de produção |
China |
| Sensor de dados |
Resolução |
00,02 μm |
| Local de produção |
Importação para o estrangeiro |
| Resolução do sistema |
65536:1 |
| Precisão linear |
≤ ± ± 1,5 + 0,5 ± 0,2 μm |
| arco circular |
≤ ± ((2+R/8) μm |
| ângulo |
≤ ± 2′ |
| Direcção |
≤ 0,8 μm/100 mm |
| Medição da rugosidade |
| Faixa de medição |
Eixo X |
Ra:0.01 - 10 μm |
| Eixo Z1 |
± 500 μm |
| Parâmetros de avaliação |
Parâmetros de avaliação da rugosidade:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq e Rmr ((c);
Parâmetros de avaliação do grau de ondulação:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr(c);
Parâmetros originais de avaliação do contorno:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr(c)
|
| Comprimento da amostragem-L |
0.08,0.25,0.8,2.5,8 ((mm); |
| Duração da avaliação |
De acordo com a implementação da norma GB / T10610-2009 |
| Erro de indicação |
± 5% |
| Repetitividade da indicação |
2% |
| Pmedição do rofile |
| Faixa de medição |
Eixo X |
≤150 mm |
| Eixo Z |
≤ 300 mm ((Pode ser ajustado de acordo com as necessidades do utilizador) |
| Z1 |
≤ 40 mm |
| Velocidade de movimento da mesa |
0.05-0.8 mm/s (Quatro marchas, regulação automática da velocidade) |
| Ambiente de trabalho |
Temperatura de funcionamento: 10°C-30°C (temperatura normal)
Umidade 20-80%RH Sem fonte de vibração óbvia
|
| Fornecimento de energia necessário |
220V 50Hz 0,5Kw |
| Tamanho do instrumento ( comprimento × largura × altura) |
980×740×1500 mm |
| Peso do instrumento |
cerca de 120 kg. |
Requisitos ambientais de utilização
- Demandas de energia: cerca de 500 W
- Potência AC: 220V ± 10 %, 50 Hz
- Requisitos ambientais: temperatura - 10 ~ 30 °C;
- Umidade relativa: < 85%
- Não há nenhuma fonte de vibração óbvia no local de instalação
- Fios de fixação individuais
- Não deve haver poeira, vibração, ruído, fluxo de ar, gases corrosivos e forte campo magnético ao redor da sala que possam afetar a medição.0 μm/s
Configuração padrão do produto
|
Nome da parte
|
Nome do projecto |
| Partes mecânicas |
Quadro de instrumentos do hospedeiro x1 |
| Tabela de trabalho de mármore x1 |
| Tabela de regulação de precisão universal x1 |
| Sistema de colunas x1 |
| Dispositivo móvel do carril de guia horizontal x1 |
| Partes elétricas |
Sistema de controlo elétrico x1 |
| Grelha linear x1 |
| Sensor de indutividade x1 |
| Computador x1 |
| Impressoras HP x1 |
| Software especial de medição x1 |
|
Partes padrão
|
Esfera de tamanho normal x1 |
| Bloco de alto padrão x2 |
| Bloco padrão do instrumento de rugosidade x1 |
| Agulha |
Sonda e agulha de medição x4
(Dois em forma de machado, dois pontiagudos)
|
| Outros |
Caixa de ferramentas padrão x1 |
