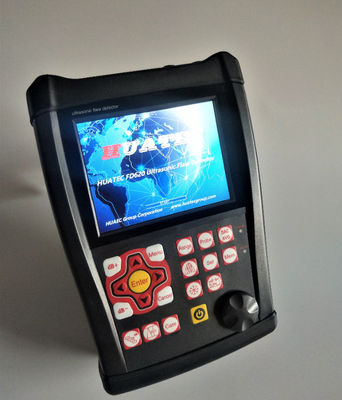

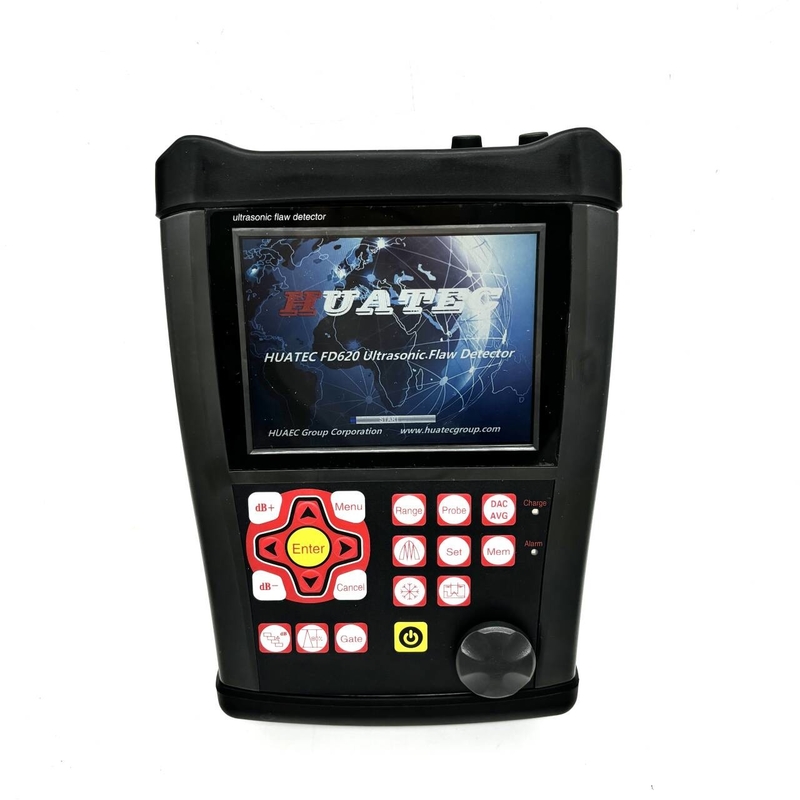

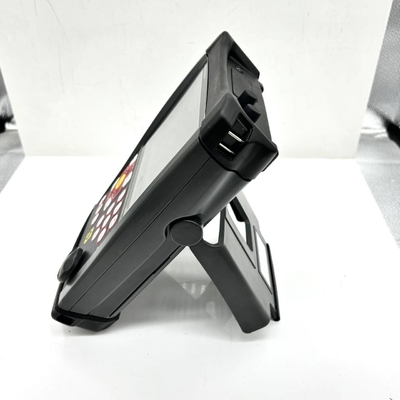

HUATEC FD620 Detector de Falhas Ultrassônicas Com Aplicativo Móvel

HUATEC FD620 Detector de Falhas Ultrassônicas com APP móvel

★A calibração da sonda, a criação de curvas e outras operações são solicitadas pela caixa de diálogo em todo o processo, sem necessidade de ler o manual

★ Todas as ferramentas incluídas o que você precisa: DAC, AVG, color Bscan, AWS, etc.

★ Frequência de repetição do pulso: 30-3000Hz, ajuste preciso, varredura de alta velocidade, nunca falta detecção

★ Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis

★ AD de 10 dígitos, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.

★ Display de cores claras e úteis que facilita muito a operação.

★ Gravação de vídeo de detecção de falhas em tempo real de alta velocidade.

★ Conexão de dente azul, o APP móvel gera relatório de detecção de falhas no local e realiza impressão

★ Padrão IP65. Caixa de gel de liga + sílica, à prova de água e poeira, sólida e durável para sempre.

★ Bateria dura 15 horas com uma carga. Cada bateria tem seu próprio controle de carregamento para que com duas baterias ele pode trabalhar 24 horas.

Especificações

Faixa: 0-25000 mm, à velocidade do aço

Velocidade do material: 100 ∼ 20 000 m/s

Frequência de repetição do pulso 30 a 3000 Hz

Intervalo dinâmico: ≥ 38 dB

Linearidade: horizontal: +/- 0,2% FSW, vertical: 2,5% FSH, precisão do amplificador +/- 1 dB.

Potência de resolução:> 40 dB (5P14)

Residuos de sensibilidade: > 62 dB

Rejeição (supressão): 0 a 80% da altura do ecrã completo

500 configurações de independência, qualquer critério pode ser inserido livremente, podemos trabalhar na cena sem bloco de teste;

Grande memória de 1000 A gráfico

Modos de ensaio: eco de pulso, duplo elemento e transmissão através

Tipos de sondas: recta única, ângulo único, recta dupla, ângulo duplo, através, rastejando, superfície

Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura

Unidades: polegada ou milímetro

Requisitos de energia: AC 100-240 VAC, 50-60 Hz

Retardo de exibição: -20 a 3400 μs

Retardo da sonda / Deslocamento zero: 0 a 99,99 μs

Bateria interna recarregável de iões de lítio de 7,2 V a 8000 mAh

Tempo de funcionamento nominal de 15 horas em função do brilho do ecrã

Tempo típico de recarga de 4 horas

H×W×D(mm):260×175×60 (mm)

Peso:1.2 kg

Temperatura de funcionamento: -10°C a 50°C

Temperatura de armazenagem: -30°C a 50°C

Energia de pulso: 200V, 300V, 400V, 500V selecionáveis

Rectificação: Meia onda positiva, meia onda negativa, onda completa, Sistema de RF

Largura de banda (passagem de banda do amplificador ): 0,2 a 20 MHz

Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura

Sensibilidade: 120 dB no máximo em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB.

Conexões do transdutor: BNC ou LEMO

Funções

Display automático de localização precisa da falha ((Profundidade d, nível p, distância s, amplitude,sz dB,ф).

Dimensão dos defeitos: dimensionamento automático dos defeitos utilizando AVG/AVG ou DAC, rapidez de notificação da aceitação ou rejeição de defeitos.

Calibração automática do transdutor: ponto zero, ângulos, borda frontal e velocidade do material.

Conveniente para fazer e usar DAC e AVG para avaliar o eco, a curva pode ser modificada e compensada.

Conectando o Disco de Memória, a unidade pode ter memória ilimitada.

Automatizado fazer vídeo do processo de teste e reproduzir; usar U Disk, a duração do vídeo é ilimitada.

Escanamento a cores B.

Há 13 normas internacionais integradas na unidade.

Conexão de dentes azuis a dispositivos móveis para gerar e imprimir relatórios de detecção no local.1.

Função de correcção de superfície curva.

Função de medição da altura da fenda.

Portão de ampliação:Espalhamento da faixa de portão em toda a largura da tela.

Função de ganho automático.

Envelope: exibição simultânea de A-scan em tempo real a uma frequência de atualização de 60 Hz e envelope de exibição de A-scan.

Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.

Scan Freeze: Display freeze mantém dados de forma de onda e caminho sonoro.

Alarme:Bip e LED.

Relógio de Tempo Real.

Encha o eco.

Marca de captura.

Ecos de cor dentro do Portal.

Pacote padrão

Detector de falhas por ultra-som portátil FD620 1

Transdutor de feixe reto (4 MHz, Φ10) 1

Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°) 1

Conexão Cable para o transdutor (BNC-LEMO 00,ou opcional LEMO 01-LEMO 00) 1

Pacote de bateria recarregável de iões de lítio, 8 amperios 1 hora

Fornecimento de energia/unidade de carregamento 1

Manual de funcionamento em inglês 1

Software de aplicação 1

Faixa 1
