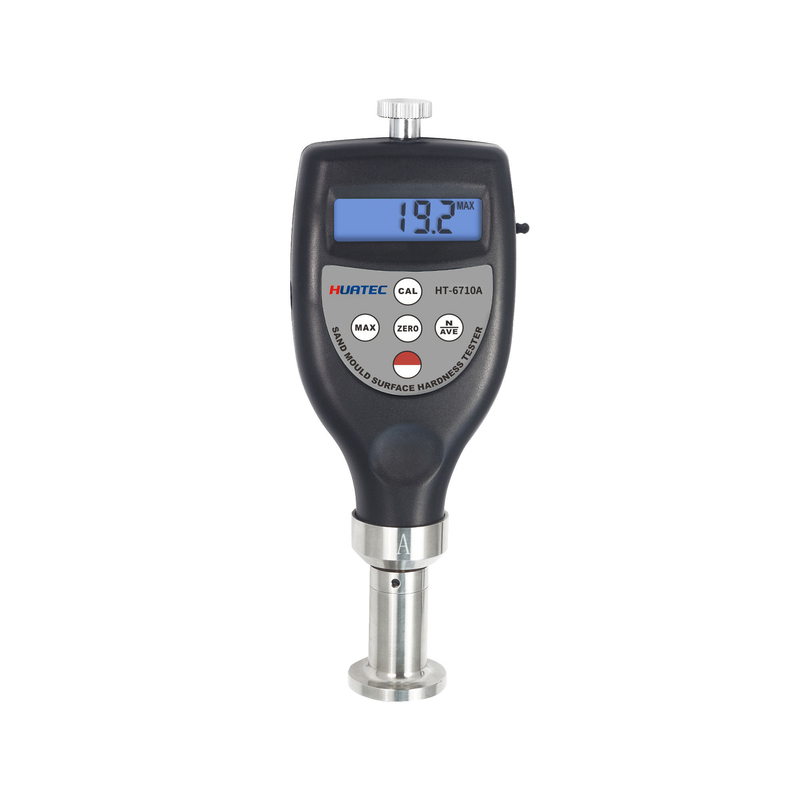

HUATEC Tester de dureza da superfície do molde de areia HT-6710A/B/C

HUATEC Tester de dureza da superfície do molde de areia HT-6710A/B/C

1Guia modelo

2. Características

* Cumprem as normas DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215.
* O Tester de Dureza Superficial do Molde de Areia é utilizado para medir a dureza superficial do molde de areia/núcleo do molde molhado e fornecer parâmetros técnicos para a formulação do processo de moldagem.

* A dureza superficial do mofo de areia é dividida em três tipos: A, B e C. O modelo comum é o tipo B, entre os quais:
Tipo A: Adequado para o ensaio de dureza superficial de mofo/núcleo de areia fina em moldagem manual ou mecânica a baixa e média pressão.
Tipo B: Adequado para o ensaio de dureza superficial de mofo/núcleo de areia fina e grosseira em moldagem manual ou mecânica a baixa e média pressão.
Tipo C: Adequado para o ensaio da dureza superficial do mofo de areia em moldagem a alta pressão.
* A unidade de teste de dureza do tipo B para a superfície do molde de areia é (g/mm2), mas é costume usar a dureza H (A/B/C) em vez da unidade.O valor de dureza correspondente é também grande quando o valor unitário é grande (g/mm2).
* Com função de cálculo médio.
* Função de depósito de valor máximo.
* Função de alarme de baixa tensão.
* Utilize a saída de dados USB para se conectar ao PC.
* Fornecer opção de saída de dados Bluetooth.

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* A unidade de ensaio de dureza do tipo B para a superfície do molde de areia 2 é (g/mm ), mas é habitual utilizar a dureza H ((A/B/C) em vez da unidade.Ser c a u s t i v e r a l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i v e l a t i, o valor de dureza correspondente é 2 também grande quando o valor unitário é grande (g/mm).

* Indicador de baixa tensão.

* O ecrã digital permite uma leitura exacta sem adivinhações ou erros.

* Desligamento automático para poupar energia.

* Parâmetros internos: Tem a função de bloqueio de valor de pico, cálculo de valor médio e alarme de tensão baixa.

* Fornecimento de energia: bateria AA (UM-3) de 2x1,5v

* Condição de funcionamento: Temperatura 0-40 ̊C Umidade < 80%

* Tamanho: 162x65x28mm (6.4x2.6x1.1 polegadas)

* Peso: cerca de 170 g (sem incluir baterias)

* Desligação: 2 modos Desligação manual a qualquer momento, pressionando a tecla de ligação até que a tecla de ligação apague no ecrã ou desligação automática após 2 minutos da última operação da tecla.

3Princípio de trabalho

De acordo com o princípio de que a força sobre a mola é linear com o curso, o curso é convertido em um valor através do sensor.,Mas é costume indicá-lo em termos de dureza H ((A/B/C) em vez de unidade.O valor de grau correspondente é 2 também grande quando o valor unitário é grande (g/mm).

4. Especificações

Exibição: 4 dígitos, e tela LCD de 10 mm

Intervalo: 0 a 100 H ((A/B/C)

Intervalo de medição: 10~90 H ((A/B/C)

Resolução: 0,1 H ((A/B/C)

Desvio de medição: ≤ ±1H ((A/B/C)

5. PROCEDIMENTO DE MEDIDA

5.1 Prova de espessura mínima especificada numa norma diferente, ver parte 1. A prova deve permitir a medição a uma distância mínima de 12 mm de qualquer borda.A superfície da amostra deve ser plana e paralela para permitir que a face do prensador entre em contacto com a amostra numa área com um raio mínimo de 6 mm da sonda do durômetro.- o espécime pode ser construído com peças em camadas, de acordo com os requisitos de segurança;No entanto, as medições realizadas nessas amostras podem não concordar com as realizadas em amostras sólidas., devido ao facto de as faces da superfície entre as camadas não estarem em contacto completo.

5.2 Pressionar e soltar a tecla de ligação para ligar o ensaio.

5.3 Pressionar a tecla ¢MAX¢ até que a marcação MAX apareça no ecrã.

5.4 Mantenha o durômetro na vertical com a ponta da entrada a pelo menos 12 mm de qualquer das bordas. Aplique o pé de pressão na amostra o mais rapidamente possível, sem choque,mantendo o pé paralelo à superfície da amostraAplicar apenas força suficiente para obter um contacto firme entre o pé de pressão e a amostra. Segure durante 1 ou 2 segundos, a leitura máxima pode ser obtida automaticamente.

5.5 Para efectuar a próxima medição, basta pressionar a tecla "Zero" e repetir 6.4. Por outro lado, pode pressionar a tecla de retenção do MAX até que a marca MAX desapareça do ecrã. e depois repetir os passos 6.3 e 6.4.

5.6 Caso seja necessária outra leitura que não a máxima, não é necessário definir a marcação "MAX" exibida no ecrã. Nesse caso, a leitura no ecrã é um valor instantâneo.Basta manter o durômetro no lugar sem movimento e obter a leitura após o intervalo de tempo necessário (normalmente menos de 1 segundo) .

5.7 Como tomar o valor médio

5.7.1 Para obter o valor médio de várias vezes de medições, basta pressionar e soltar a tecla “N/AVE” para que o símbolo “N” apareça no ecrã, seguido de um dígito entre 1 e 9 com o prefixo “Não”.O valor médio é calculado com o número de vezes de medição.E o dígito vai tornar-se 1 enquanto pressionar a tecla N/AVE em 9.

5.7.2 Ajustar o dígito para o número necessário e pressionar a tecla "MAX" ou a tecla "Zero" para regressar ao estado de medição ou esperar por vários segundos até à tecla "0" no ecrã.

5.7.3 Tomar medidas de acordo com as etapas 5.3 a 5.5. Certifique-se de que cada ensaio deve estar a 6 mm de distância. Cada vez que tomar uma medição, a leitura e os tempos de medição mostram no display. Quando os tempos de medição é igual ao número definido,A unidade exibe primeiro a leitura das últimas medições, e depois o valor médio das últimas medições, seguido de 2 bips, com um símbolo "AVE" indicado no display. 5.7.4 Para obter o próximo valor médio, repita 5.7.3. 5.7.5 Para liberar a medição média, basta pressionar o “N/AVE” até que “N” desapareça.

6Verificação de calibração

Para verificar se o testador é preciso, basta inserir a entrada no buraco do bloco de teste calibrado.Aplicar força suficiente para fazer um contacto firme entre a superfície superior do bloco de ensaio e o pé do prensador. A leitura deve concordar com o valor estampado no bloco de teste. Caso contrário, basta realizar calibração Zero e calibração High end.

6.1 Calibração zero Segure o durômetro verticalmente, com a ponta do indentador pendurada no ar, e a leitura no visor deve ser de ?? 0??; caso contrário,pressionar a tecla “Zero” para fazer o teste exibir “0”.

6.2 Calibração de ponta Basta colocar o indentador sobre um vidro plano, aplicar força suficiente para fazer contacto firme entre o vidro e o pé de pressão.5 e 101. Se não, aperte a tecla CAL para realizar a calibração de ponta.

7. substituição da bateria

7.1 Quando o símbolo da bateria aparecer no ecrã, é altura de substituir as baterias.

7.2 Afastar a tampa da bateria do ensaio e remover as baterias.

7.3 Instalar baterias prestando especial atenção à polaridade.

8Acessórios

Acessórios normalizados: Caixa de transporte 1 PC Manual de utilização 1 PC Certificado de calibração 1 PC

Acessório opcional: Cabo e software para RS232C
