Calibrador de vibração digital Analisador de vibração Tester de vibração em frequência 10, 20, 40, 80, 160, 320, 640 e 1280 Hz
Aplicação do calibrador de vibração ISO10816 HG-5010:
1.Pode ser utilizado para calibrar acelerômetro de vibração, velocidade e transdutor de proximidade e também um instrumento de medição de vibração. sinais senoidal padrão em frequência 10, 20, 40, 80, 160, 320,640 e 1280 Hz
2Pode ser gerado a partir do calibrador a amplitude da aceleração, velocidade e deslocamento
3.Pode ser definido através de potencialómetros e mostrado em ecrãs digitais.

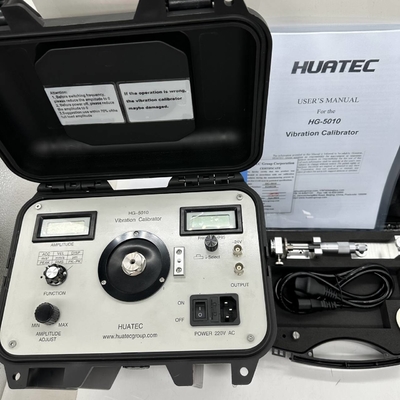

4O calibrador de vibração.HG-5010 combina um gerador de sinal sinusoidal, um amplificador de potência, um transdutor padrão e um shaker em um e apresenta um volume pequeno, alta precisão e fácil operação.Pode ser utilizado em laboratório ou no local.
5Normas internacionais: ISO 10816
Especificações:
Frequência:10, 20, 40, 80, 160, 320, 640, 1280 Hz+0.01%
Unidade:
Aceleração: m/s2(Pico)
Velocidade: mm/s (RMS)
Deslocamento: um (PK-PK)
Precisão da amplitude:
Aceleração (30 m/s)2pk, 80Hz) 40Hz a 320Hz+00,3 dB+1 dígito
10 Hz a 1280 Hz+0.5 dB+1 dígito
Velocidade (pk 25 mm/s,80 Hz) 40 Hz a 320 Hz+0.5 dB+1 dígito
Deslocamento (10μm pk-pk, 80Hz) 40Hz a 320Hz+0.5 dB+1 dígito
Linearidade da sonda de proximidade
Prode: sondas de 5 mm e 8 mm Faixa: 0~4.0 mm
Display:31/2Display numérico para aceleração, velocidade ou deslocamento
Amplitude máxima de vibração e carga máxima:
Porque o vibrador usado no HG-5010 Calibrador de Vibração é bastante pequeno,Durante a calibração de transdutores de peso diferente sob frequências diferentes, a amplitude de saída dos calibradores também é diferente.A amplitude máxima de vibração e a carga máxima estão relacionadas com a aceleração máxima.Velocidade máxima e deslocamento máximo gerados pelo calibrador sob uma determinada frequência e com um determinado peso do transdutor a calibrarOs números específicos podem ser vistos no quadro seguinte.
|
Wt
Frequência
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
V (mm/S) |
d ((μm) |
a(m/S2) |
V (mm/S) |
d ((μm) |
a(m/S2) |
V (mm/S) |
d ((μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Nota: Com uma frequência mais elevada, o valor do deslocamento da vibração é muito pequeno, pelo que não haverá saída de sinal de vibração do calibrador.
Tamanho:280 x 180 x 250 mm
Peso:20 libras, 9 quilos.
Temperatura: operação:0oC a 50oC
Armazenamento:- 20oC a 70oC
Humidade:90% não condensante

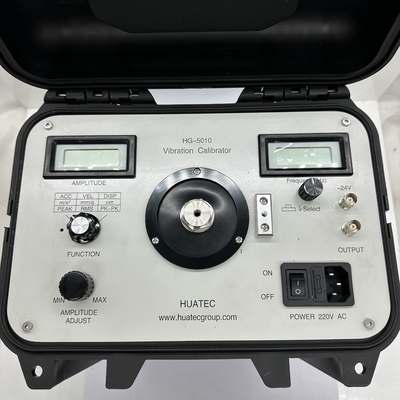

O painel de controlo do calibrador de vibrações HG-5010 é apresentado do seguinte modo:
