Resumo:

O indicador de campo magnético está em conformidade com o padrão chinês JB3965-85, JB4730-94,Método recomendado da América para inspeção de partículas magnéticas ASTME709 e ASTMA275.

"Teste de partículas magnéticas para recipientes de pressão de aço" e "Teste de partículas magnéticas para forjas de recipientes de pressão".

Design de inspeção de partículas não é apenas adequado para vasos de pressão, mas também para produtos mecânicos gerais, é uma boa ferramenta necessária para a detecção de falhas de partículas magnéticas.

Pode verificar o desempenho global do equipamento de detecção de falhas, da suspensão magnética de partículas magnéticas e do método de operação adequado.

Podemos usá-lo facilmente para refletir a intensidade e direção do campo magnético na área magnetizada.

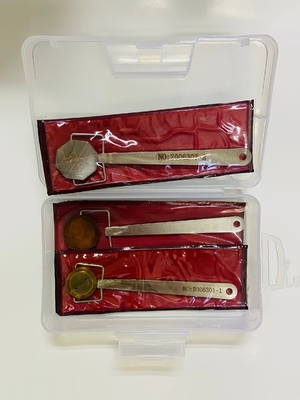

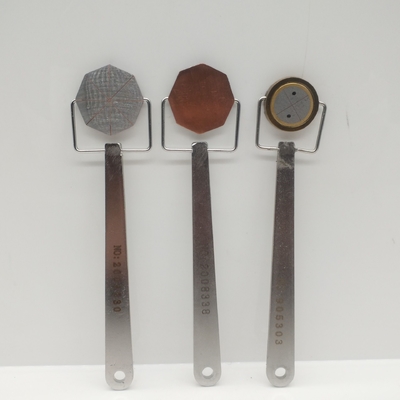

Indicador de campo magnético:

1O indicador de campo magnético é adequado para a inspecção de partículas magnéticas de recipientes de pressão de aço e produtos mecânicos gerais.

2O indicador de campo magnético é adequado para a inspecção de partículas magnéticas de peças de aço forjadas e produtos mecânicos gerais.

Utilização:

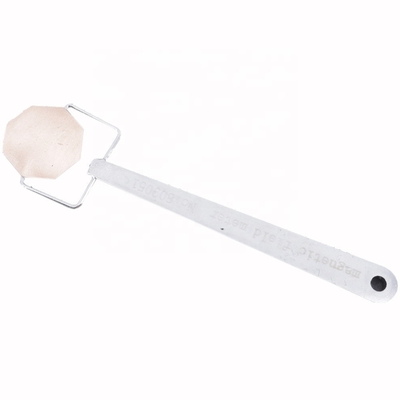

Quando se utiliza o indicador de campo magnético de tipo 1, segurar a alça à mão, usar o cobre virado para cima, a superfície de oito linhas está fixada à peça de trabalho;

Usando o indicador de campo magnético de tipo 2, segurar a alça com a mão de modo a que ambos os lados do indicador de campo magnético estejam fixados à peça.

Método de inspecção contínua do indicador de campo magnético de tipo 1 e de tipo 2, quando o pó magnético ou a suspensão magnética, após pulverização,A superfície do indicador do campo magnético apresenta linhas de traços magnéticos claras e perceptíveis., significa que o efeito magnético foi produzido, quando o indicador de campo magnético não forma um traço magnético ou na direção desejada, deve mudar e ajustar o método de magnetização.

O indicador de campo magnético tipo 3 é copiado da Alemanha Ocidental.

Ele não só pode verificar o equipamento de detecção de falhas, mas também verificar se o desempenho abrangente e o método de operação da suspensão magnética de partículas magnéticas são adequados.

Pode ser convenientemente usado para refletir a intensidade e a direção do campo magnético na região magnetizada.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

O indicador de campo magnético consiste num anel de escudo plano, não remanescente, como este, dentro de um anel de escudo como este.

É fornecido um ferro mole cilíndrico composto por quatro partes.

As quatro partes são separadas umas das outras por fendas não magnetizadas para formar duas fendas perpendiculares sobre as quais uma tampa é girada.

A inclinação da tampa é de 0,5 mm, e a cada 90 graus a tampa é gravada com 1, 2, 3 e 4 letras.e a distância entre a tampa e o cilindro de ferro mole pode ser ajustado girando a tampa.

Quando examinamos o dispositivo numa peça magnetizada, uma porção da linha do campo magnético é formada através da coluna de ferro mole.uma lacuna correspondente na rachadura em forma de cruz na tampa aparecerá de acordo com a direção do campo magnético.

Continuar a girar a tampa e aumentar a distância entre a tampa e o ferro mole.

Se o visor de partículas magnéticas ainda não desaparecer.

Para determinar a direção do campo magnético, o indicador do campo magnético pode ser girado lentamente no local até que a rachadura seja mais visível,em que ponto o campo magnético é perpendicular à rachadura mostrada.
