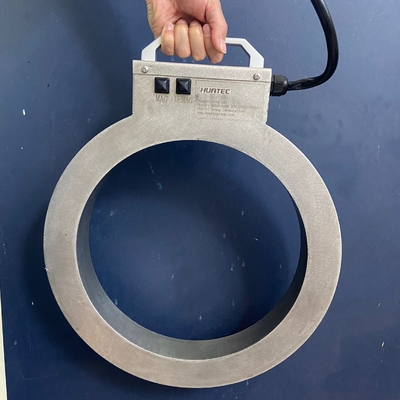

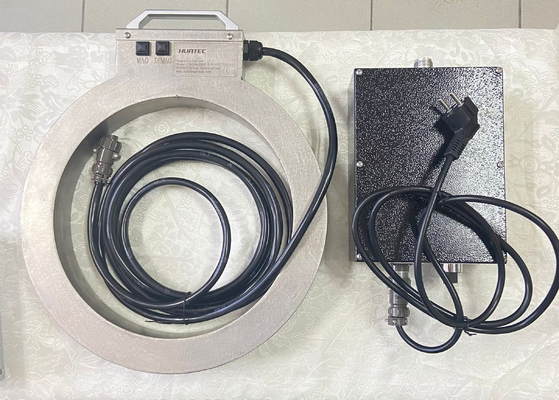

NDT Produtos de partículas magnéticas Detector de falhas de bobina magnética de 300 mm

NDT Produtos de partículas magnéticas Detector de falhas de bobina magnética de 300 mm

I. Parâmetro principal

II. Introdução das funções

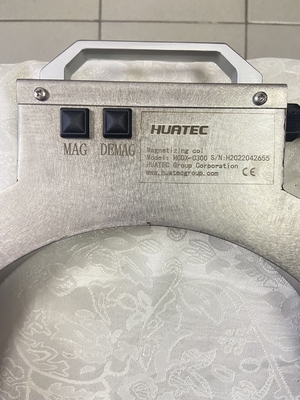

1, Magnetização - iniciar o campo electromagnético para magnetizar a peça de trabalho;

2, desmagnetização - o campo de desmagnetização começa a desmagnetizar a peça;

3, Alarme de sobre temperatura - a bobina tem um sensor de temperatura de 75 °C incorporado. Quando a temperatura definida é ultrapassada, entra no estado de protecção;

Instalação:

1O equipamento deve ser instalado num ambiente seco, sem poeira metálica, gases corrosivos e artigos inflamáveis e explosivos;

2A temperatura do meio circundante não deve ser inferior a - 10 °C e superior a + 40 °C;

3A humidade relativa do ar não deve ser superior a 85%;

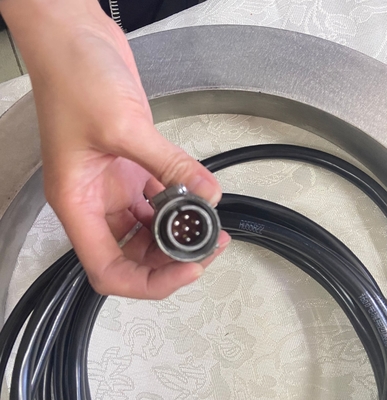

4. A ligação de tubos e fios entre o equipamento de instalação e cada instalação auxiliar deve ser ligada de acordo com o sinal de indicação e a base da tomada;

5. A fonte de alimentação (alimentação, fonte de ar, etc., de acordo com o ambiente de instalação e as condições de funcionamento do equipamento), e a casca do equipamento está fundamentada de forma fiável;

Colocação em serviço:

1. Após a instalação do equipamento, verifique primeiro se todos os fios de ligação e parafusos de fixação estão soltos e caem;

2. Usar instrumentos para medir se a tensão na extremidade superior do interruptor principal da máquina atende aos requisitos do ambiente de instalação do equipamento e condições de funcionamento;

3. Verificar cada acção de função, pressionar ou alternar manualmente cada interruptor de função, e cada acção de função do equipamento deve ser executada em conformidade;

4- Inspecção do efeito de desmagnetização: verificar se o magnetismo residual após a desmagnetização satisfaz os requisitos;

5Após passar pela comissionamento e inspecção, o equipamento pode ser colocado em produção.

IV. Manutenção de rotina

Após a utilização do equipamento, devem ser realizadas as seguintes operações:

1. Desligue o interruptor de alimentação e corte a fonte de alimentação do equipamento;

2Cortar o interruptor principal da fonte de alimentação externa;

3. Limpe a mancha de óleo na superfície da bobina e mantenha todo o equipamento limpo;

4Verifique a ligação do circuito, o cabo e o sujeiro para verificar a sua soltura e envelhecimento no prazo de um mês;

5Verificar diariamente se a concentração da suspensão magnética satisfaz a norma;

6. Deve utilizar-se uma lavagem neutra para limpar a mancha de óleo na superfície do equipamento;

7Se a carcaça estiver danificada, é proibido continuar a utilizá-la;

V. Princípio de detecção de falhas

Princípios do eletromagnetismo

A corrente magnetizante forma um campo eletromagnético através da superfície da peça ferromagnética (AC e DC de meia onda têm efeito de pele).A existência de defeitos irá cortar a linha magnética de forçaAs partículas magnéticas acumulam-se para formar marcas magnéticas.A existência de defeitos pode ser julgada observando marcas magnéticas (marcas magnéticas são realmente defeitos ampliados).

Sensibilidade

A sensibilidade refere-se à precisão da detecção de falhas de partículas magnéticas, geralmente através do teste padrão TIPO A para detectar.A folha de teste padrão tipo A tem três tipos de sensibilidadeQuanto menor o valor da fracção no tipo A, maior é a intensidade de indução magnética efetiva necessária para que possa exibir a marca magnética (A-15/100, A-30/100, A-60/100,A-7/50, A-15/50, A-30/50, seis pontuações, a maior sensibilidade do filme de teste 1# inclui A-15/100, A-7/50. 2# Os comprimidos de teste têm sensibilidade moderada, adequados para a maioria das indústrias, incluindo A-30/100, A-15/50..3# comprimidos de ensaio têm a sensibilidade mais baixa, incluindo A-60/100 e A-30/50.)

Método de utilização da peça de ensaio de sensibilidade padrão (adequada ao método contínuo),Normalmente, para a selecção da corrente de magnetização para a detecção de falhas, utiliza-se a peça de ensaio padrão tipo A 2#(30/100 ou 15/50).

Os defeitos artificiais podem ser claramente exibidos na superfície lisa da peça de ensaio por meio da fixação da superfície da peça de ensaio com defeitos artificiais com a peça a ensaiar,Suspensão magnética de fluxo lento através da peça de trabalho e aplicação de corrente de magnetização adequada (ajustando a direção circunferencial e a direção longitudinal, respectivamente)O valor da corrente de magnetização é a especificação de magnetização adequada.
