O bloco de teste de avaliação de desempenho de penetrantes ISO 3452-3:2013 descreve dois tipos de blocos de referência - os blocos de referência Tipo 2 são para avaliação de rotina do desempenho do sistema DPI.

Nota: Diâmetro de cinco áreas de fissura em mm, tolerância ±10%

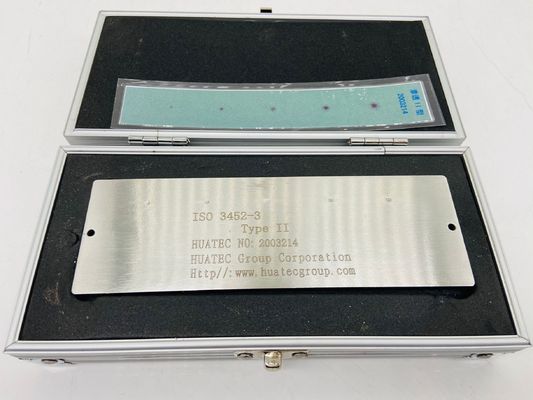

A peça de teste de aço inoxidável cromado de cinco pontos é uma peça de teste do tipo II na série de detecção de falhas por penetração. É produzida de acordo com as normas GB/T18851-2008 e EN ISO3452-3:2013. Aprovada na avaliação da indústria nacional em dezembro de 2002. O bloco de teste atende aos requisitos das normas GB/T18851-2008, EN ISO3452 e ASME. O valor real medido do defeito artificial é baseado no certificado ISO 10474 ou EN 10204 tipo 3.1.

Para medição de diâmetros, foi utilizado penetrante fluorescente nível 2, água e revelador seco; penetrante de contraste de cor nível 2. (Atualizar com condição real, foi utilizada a classe do material)

O bloco de referência tipo 2 é feito de aço inoxidável revestido com uma camada de níquel e, em seguida, uma liga de cromo dura.

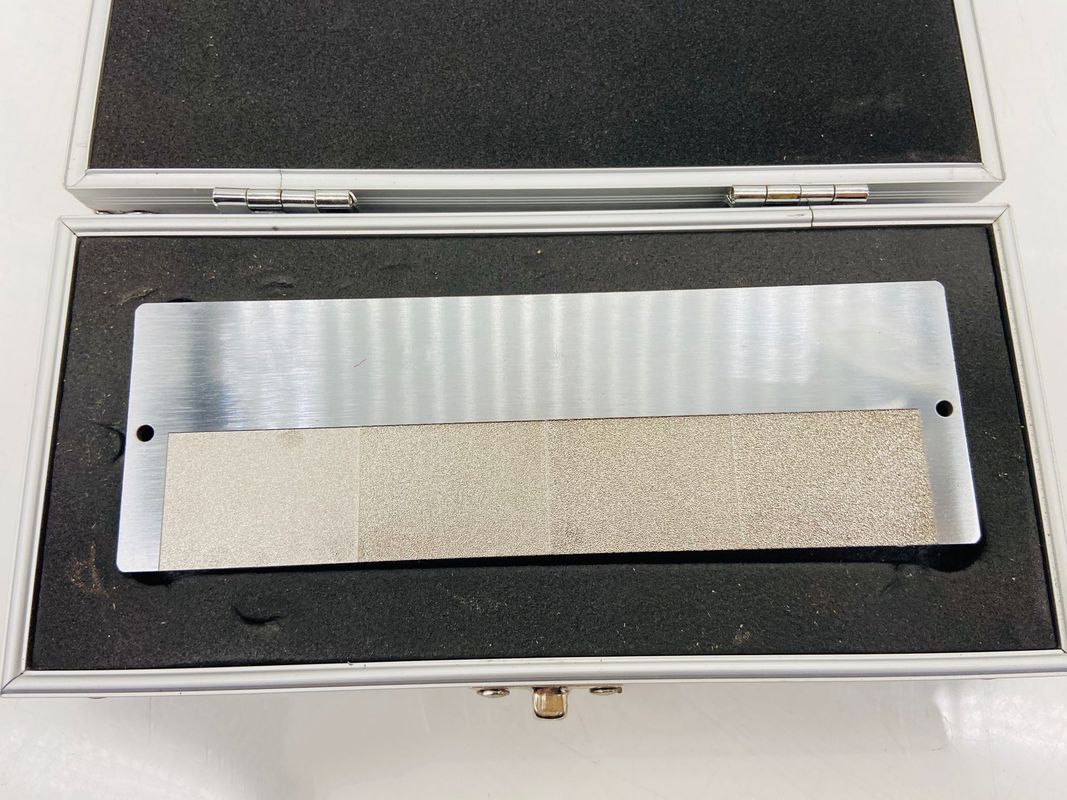

Defeitos em forma de estrela de cinco pontas, variando de 3,0 a 5,5 mm de diâmetro, foram então produzidos artificialmente nesta camada, com os cinco defeitos uniformemente colocados de acordo com seus tamanhos. Para avaliar a lavabilidade*, o bloco de referência tipo 2 inclui quatro áreas adjacentes com rugosidades de R = 2,5μm, 5μm, 10μm e 15μm. Com o menor defeito localizado próximo à área que mostra a menor rugosidade.
