PT Bloco de ensaio de referência de amostra tipo II CE

PT Bloco de ensaio de referência do tipo II

O bloco de ensaio de avaliação do desempenho do penetrante ISO 3452-3:2013 descreve dois tipos de blocos de referência - os blocos de referência de tipo 2 destinam-se à avaliação de rotina do desempenho do sistema DPI.

Nota: Diâmetro de cinco áreas de rachaduras em mm, tolerância ± 10%

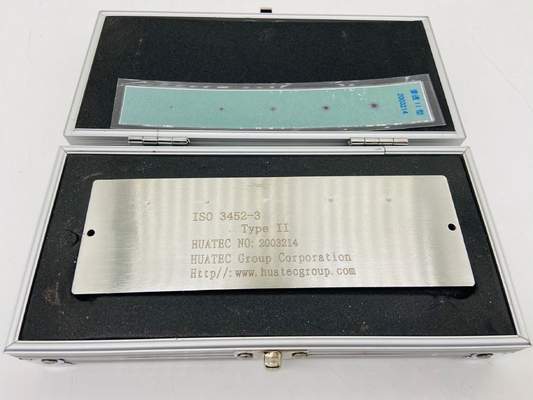

A peça de ensaio cromada de aço inoxidável de cinco pontos é uma peça de ensaio do tipo II da série de detecção de falhas de penetração.Produzido em conformidade com as normas GB/T18851-2008 e EN ISO3452-3:2013O bloco de ensaio cumpre os requisitos dos padrões GB/T18851-2008, EN ISO3452 e ASME.O valor medido real do defeito artificial baseia-se na norma ISO 10474 ou EN 10204 tipo 3.1 Certificado.

Para a medição dos diâmetros, foi utilizado um penetrante fluorescente de nível 2, água e diluidor a seco; penetrante de contraste de cores de nível 2.

O bloco de referência tipo 2 é feito de aço inoxidável revestido com uma camada de níquel e depois uma liga de cromo duro.

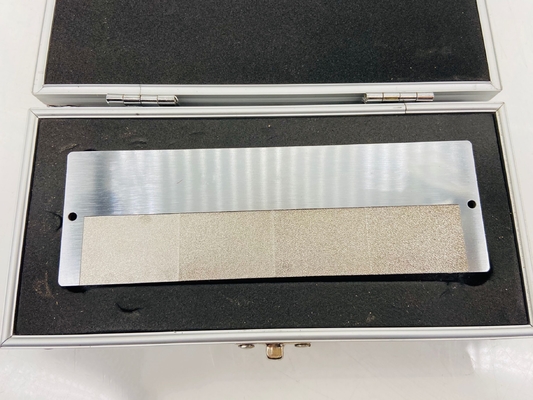

Foram então produzidos artificialmente nesta camada cinco defeitos em forma de estrela de diâmetros que variam de 3,0 a 5,5 mm, com os cinco defeitos uniformemente colocados de acordo com os seus tamanhos.Para avaliar a lavagem, o bloco de referência tipo 2 inclui quatro manchas adjacentes com rugosidades de R = 2.5 μm, 5 μm, 10 μm e 15 μm, sendo o menor defeito localizado ao lado da área com a menor rugosidade.
