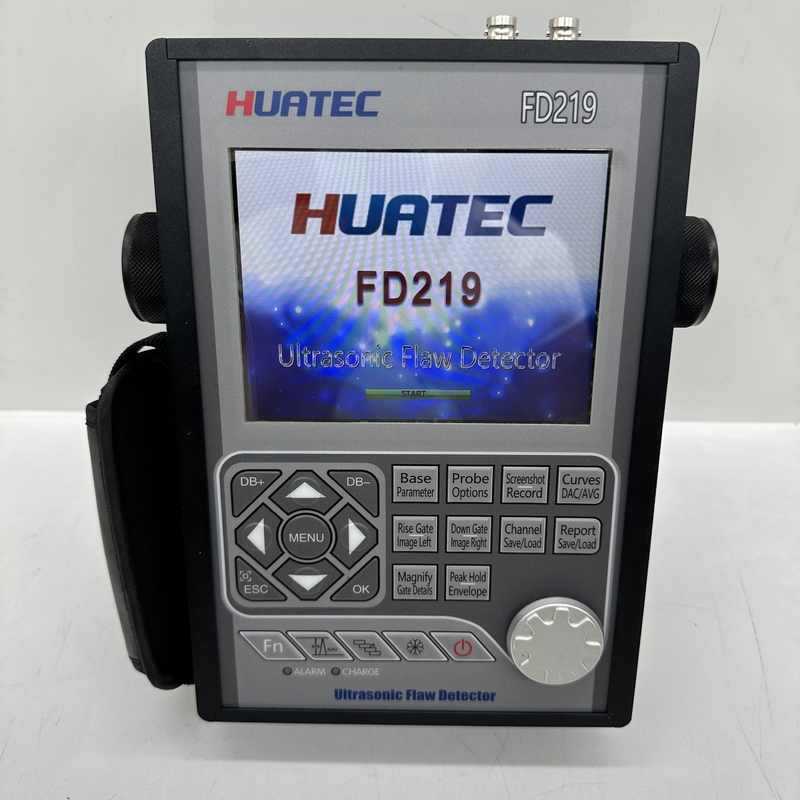

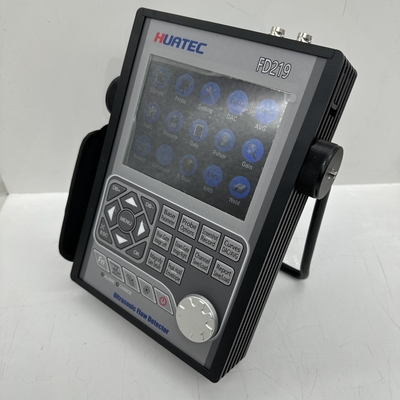

FD219 Detector de falhas de forma digital por ultra-som

Detector de falhas ultrassônico digital em forma de metal FD219

Introdução

Este detector de falhas HUATEC FD219 é um detector de falhas ultrassônico digital industrial portátil que pode detectar, localizar, avaliar e diagnosticar vários defeitos (rachaduras, inclusões, poros, etc.) na peça de trabalho de forma rápida, conveniente, sem danos e precisa. Pode ser usado tanto no laboratório quanto no local de engenharia. Este instrumento pode ser amplamente utilizado na fabricação, metalurgia de ferro e aço, processamento de metais, indústria química e outros campos que exigem detecção de defeitos e controle de qualidade. Também é amplamente utilizado em inspeção de segurança on-line e avaliação de vida nas áreas de aeroespacial, transporte ferroviário, caldeiras e vasos de pressão, etc.

O instrumento pode ser amplamente utilizado para localizar e dimensionar rachaduras ocultas, vazios, desintegrações e descontinuidades semelhantes em soldas, forjados, tarugos, eixos, hastes, tanques e vasos de pressão, turbinas e componentes estruturais.

Características

O hardware principal é projetado com ARM+FPGA, e o software usa um sistema operacional multitarefa altamente confiável, o que melhora muito a função, portabilidade, durabilidade e confiabilidade do instrumento.

Este instrumento usa um menu mestre-escravo e foi projetado com teclas de atalho e um botão giratório digital. O instrumento é leve e portátil e pode ser segurado com uma mão.

lExibir

Display LCD TFT multicolorido de alta resolução (640×480 pixels) totalmente digital e multicolorido. O display de forma de onda é mais delicado e humano.

É possível selecionar 4 estilos de interface operacional de acordo com o ambiente.

O LCD com atualização rápida de 60 Hz. Capaz de exibir mudanças sutis de forma de onda.

O brilho do LCD pode ser ajustado livremente.

lForma

O invólucro todo em alumínio é forte e durável, e o desempenho de blindagem eletromagnética é muito bom.

O suporte de amortecimento giratório de 360 ​​graus e a capa de borracha são fáceis de usar.

Painel de vidro temperado, extremamente duro, resistente ao desgaste e a riscos

lCaptura de tela e relatório de detecção de falhas em PDF

Capturas de tela em tempo real de todas as páginas e relatórios de detecção de falhas, e salvá-los como imagens BMP no disco U, que podem ser definidas como imagens coloridas ou em tons de cinza.

Exporte o relatório de detecção de falhas como um arquivo PDF e salve-o em um disco U para fácil arquivamento e impressão.

Todo o conteúdo do arquivo PDF pode ser personalizado de acordo com as necessidades do usuário.

Imagens BMP e arquivos PDF podem ser visualizados em um computador ou celular.

Alcance

Até 15000mm em aço; alcance selecionável em passos fixos ou continuamente variável. Adequado para uso em grandes peças de trabalho e em medições de alta resolução.

lPulsador

Energia de pulso selecionável entre 100 V, 200 V, 250 V, 300 V, 350 V, 400 V e 500 V.

Largura de pulso ajustável de 0,1 µs a 0,5 µs para corresponder às sondas com frequências diferentes.

Frequência de repetição de pulso ajustável de 20 Hz a 2 KHz.

Amortecimento selecionável entre 50Ω, 150Ω, 250Ω e 500Ω para desempenho ideal da sonda

Seleção de sonda: sonda de cristal único, sonda de cristal duplo, sonda de ângulo especial, sonda de penetração, sonda de escalada.

lReceptor

Amostragem: Conversor AD de 16 dígitos na velocidade de amostragem de 320 MHz

Retificação: Meia onda positiva, Meia onda negativa, Onda completa e RF

Largura de banda analógica: capacidade de 0,2 MHz a 20 MHz com faixas de frequência selecionáveis ​​(definidas automaticamente pelo instrumento) para corresponder à sonda e obter desempenho ideal.

Ganho: 0 dB a 110 dB ajustável em etapas selecionáveis ​​de 0,1 dB, 2 dB, 6 dB.

Portões

Duas portas totalmente independentes oferecem uma variedade de opções de medição de altura ou distância do sinal usando disparo de pico.

O modo eco a eco permite o posicionamento preciso do gate para sinais extremamente próximos.

Início do portão: variável em todo o intervalo exibido

Largura do portão: variável do início do portão até o fim do intervalo exibido

Altura do portão: Variável de 0 a 99% Altura da tela cheia

Alarmes: Limiar positivo/negativo com flash LED.

lMemória

O instrumento possui uma memória interna de grande capacidade, e dados e arquivos não serão perdidos devido a falta de energia do instrumento.

Memória de 500 arquivos de canal para armazenar configurações de calibração e parâmetros da sonda.

Memória de 1000 arquivos de relatórios de ondas para armazenar ondas e configurações do A-Scan.

Todos os arquivos podem ser armazenados, recuperados e limpos.

As configurações do canal e os arquivos de relatório podem ser exportados via disco de memória, e as informações também podem ser armazenadas em quantidades ilimitadas via memória USB.

lGravador de vídeo

O gravador de vídeo é útil em muitas situações, sendo muito conveniente para aqueles que desejam analisar as atividades de sondagem posteriormente.

O instrumento pode gravar o processo de teste e salvá-lo como um arquivo de vídeo, que pode ser reproduzido pelo instrumento ou software especial. Ele suporta até 10 arquivos de vídeo, e cada arquivo de vídeo pode ter até 5 minutos de duração.

Se você optar por salvar o arquivo de vídeo no disco de memória, o número e a duração do arquivo de vídeo não serão limitados.

Gravar e reproduzir o processo de teste proporciona grande conveniência para estudos e análises futuras de detecção de falhas.

A reprodução de vídeo suporta funções de pausa, avanço rápido, retrocesso rápido e parada.

Funções

• Calibração automática: Calibração automatizada do deslocamento zero da sonda, ângulo da sonda (valor K) e velocidade do material.
• Localização de falhas: exibição ao vivo do caminho do som, projeção (distância da superfície), profundidade, amplitude,
• Dimensionamento de falhas: dimensionamento automático de falhas usando AVG ou DAC, acelera a geração de relatórios de aceitação ou rejeição de defeitos.
• Leitura digital e função de disparo: Espessura/Profundidade podem ser exibidas na leitura digital ao usar uma sonda normal, e Distância da superfície e Profundidade são exibidas diretamente quando a sonda angular está em uso.
• DAC/AVG: A curva é gerada automaticamente, e os pontos de amostragem podem ser compensados ​​e corrigidos. A curva flutua automaticamente com o ganho, expande automaticamente com a distância de detecção e move-se automaticamente com o tempo de atraso. Pode exibir a curva AVG de qualquer abertura.
• AWS D1.1. A escolha deste padrão pode reduzir cálculos manuais e melhorar a eficiência da detecção.
• Recurso de correção de superfície curva.
• Função de medição de altura de fissura.
• Ampliação do portão: espalhamento do intervalo do portão por toda a largura da tela.
• Gravação e reprodução de vídeo.
• Função de ganho automático
• Envelope: Exibição simultânea de A-scan ao vivo com taxa de atualização de 60 Hz e envelope de exibição de A-scan
• Retenção de pico: compare formas de onda de pico congeladas com A-Scans ativos para interpretar facilmente os resultados dos testes.
• Marca de pico: capture e marque o pico em tempo real
• Codificação de eco: exibe 1 a 9 áreas de exibição de eco em cores diferentes, usadas para analisar a posição do defeito.
• Congelamento de varredura: o congelamento da tela mantém os dados da forma de onda e da distância de teste.
• Recurso de exibição B Scan. Exiba intuitivamente o formato do defeito da peça de trabalho e o resultado da detecção é mais intuitivo.

Relógio de tempo real

O relógio do instrumento continua funcionando marcando o tempo.

Comunicação

Duas portas USB2.0 de alta velocidade. Dois modos USB podem ser selecionados: U-DISK e U-BRIDGE. No modo U-DISK, arquivos de configuração de canal, arquivos de relatório de falhas, imagens de captura de tela e filmes gravados podem ser salvos no U-DISK. No modo U-BRIDGE, o instrumento troca dados com o DataPro Software.

Bateria

Bateria de íons de lítio integrada de grande capacidade e alto desempenho.

O tempo de trabalho contínuo é superior a 12 horas. Tempo típico de recarga: 4 a 6 horas.

Botão

Os ajustes operacionais são feitos de forma fácil e rápida usando o botão giratório.

Atualização de software

O software pode ser facilmente atualizado por meio do U-DISK. A atualização não causará danos à máquina.

Especificações

• Faixa de medição: 0 a 15000 mm, na velocidade do aço
• A frequência de repetição do pulso varia de 20 Hz a 2000 Hz
• Velocidade do material: 1000 a 20000m/s
• A frequência de repetição do pulso varia de 20 Hz a 2000 Hz
• Faixa dinâmica: mais de 40dB
• Linearidade do sistema: Horizontal: +/-0,2% FSW,
• Vertical: 0,25% FSH, Precisão do amplificador +/-1 dB.
• Poder de resolução: mais de 40dB
• Sensibilidade de saída: mais de 50 dB (orifício de fundo plano de 200 mmФ2 de profundidade)
• Rejeitar (supressão): 0 a 80% da altura da tela cheia
• Ruído: menos de 10%
• Monitores de portão: dois portões independentes controláveis ​​em toda a faixa de varredura
• Ganho: 110 dB máx. em resolução selecionável de 0,1, 1,0, 2,0, 6,0 dB.
• Largura de banda (banda passante do amplificador): 0,2 a 20 MHz
• Deslocamento de pulso: mais de 32dB
• Atraso de exibição: -20 a 3400 µs
• Atraso da sonda/deslocamento zero: 0 a 99,99µs
• Modos de teste: eco de pulso, elemento duplo e transmissão direta
• Pulsador: Pulsador de onda ajustável
• Energia de pulso: 100 V, 200 V, 250 V, 300 V, 500 V selecionável
• Retificação: Meia onda positiva, meia onda negativa, onda completa, RF
• Unidades: Polegada ou milímetro
• Conexões do transdutor: BNC ou LEMO
• Requisitos de energia: rede elétrica CA 100-240 VAC, 50-60 Hz
• Temperatura de operação: -10℃ a 50℃, Temperatura de armazenamento: -30℃ a 50℃
