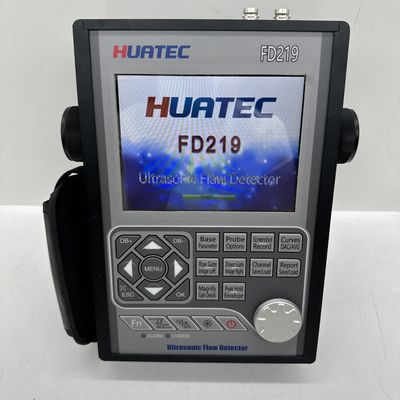

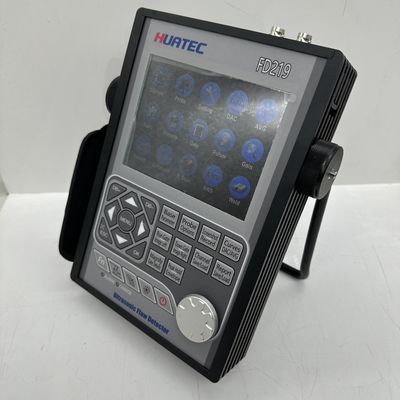

FD219 Metal Shape DAC AVG B Scan IP65 Detector de falhas por ultrassom digital portátil

FD219 Detector de Falhas Ultrassônico Digital Portátil com Forma de Metal DAC AVG B Scan IP65

Introdução

Este detector de falhas HUATEC FD219 é um detector de falhas ultrassônico digital industrial portátil que pode detectar, localizar, avaliar e diagnosticar vários defeitos (trincas, inclusões, poros, etc.) na peça de trabalho de forma rápida, conveniente, sem danos e precisa. Pode ser usado tanto em laboratório quanto em canteiro de obras. Este instrumento pode ser amplamente utilizado na fabricação, metalurgia de ferro e aço, processamento de metais, indústria química e outros campos que exigem detecção de defeitos e controle de qualidade. Também é amplamente utilizado em inspeção de segurança online e avaliação de vida útil nos campos aeroespacial, transporte ferroviário, caldeiras e vasos de pressão, etc.

O instrumento pode ser amplamente utilizado na localização e dimensionamento de trincas ocultas, vazios, descolamentos e descontinuidades semelhantes em soldas, forjados, tarugos, eixos, virabrequins, tanques e vasos de pressão, turbinas e componentes estruturais.

Recursos

O hardware principal é projetado com ARM+FPGA, e o software utiliza um sistema operacional multitarefa altamente confiável, o que melhora significativamente a função, portabilidade, durabilidade e confiabilidade do instrumento.

Este instrumento utiliza um menu mestre-escravo, e é projetado com teclas de atalho e um botão giratório digital. O instrumento é leve e portátil, e pode ser segurado com uma mão.

lDisplay

Display TFT LCD colorido de alta resolução (640×480 pixels) totalmente digital e multicolorido. A exibição da forma de onda é mais delicada e humana.

4 estilos de interface operacional podem ser selecionados de acordo com o ambiente.

O LCD com atualização rápida de 60 Hz. Capaz de exibir mudanças sutis na forma de onda.

O brilho do LCD pode ser definido livremente.

lForma

A carcaça totalmente em alumínio é forte e durável, e o desempenho de blindagem eletromagnética é muito bom.

Suporte de amortecimento giratório de 360 graus e revestimento de borracha são fáceis de usar.

Painel de vidro temperado, extremamente duro, resistente ao desgaste e a arranhões

lCaptura de tela e relatório de detecção de falhas em PDF

Capturas de tela em tempo real de todas as páginas e relatórios de detecção de falhas, e salvá-los como imagens BMP em um disco U, que podem ser definidos como imagens coloridas ou em tons de cinza.

Exportar o relatório de detecção de falhas como um arquivo PDF e salvá-lo em um disco U para fácil arquivamento e impressão.

Todo o conteúdo do arquivo PDF pode ser personalizado de acordo com as necessidades do usuário.

Imagens BMP e arquivos PDF podem ser visualizados em um computador ou telefone celular.

lFaixa

Até 15000 mm em aço; faixa selecionável em passos fixos ou continuamente variável. Adequado para uso em peças de trabalho grandes e em medições de alta resolução.

lPulser

Energia do pulso selecionável entre 100V, 200V, 250V, 300V, 350V, 400V e 500V.

Largura do pulso ajustável de 0.1µs a 0.5 µs para corresponder às sondas com diferentes frequências.

Frequência de Repetição de Pulso ajustável de 20 Hz a 2 KHz.

Amortecimento selecionável entre 50Ω, 150Ω, 250Ω e 500Ω para desempenho ideal da sonda

Seleção de sonda: sonda de cristal único, sonda de cristal duplo, sonda angular especial, sonda penetrante, sonda de escalada.

lReceptor

Amostragem: Conversor AD de 16 bits com velocidade de amostragem de 320 MHz

Retificação: Meia onda positiva, Meia onda negativa, Onda completa e RF

Largura de Banda Analógica: Capacidade de 0.2MHz a 20MHz com faixas de frequência selecionáveis (definidas automaticamente pelo instrumento) para corresponder à sonda para desempenho ideal.

Ganho: 0 dB a 110 dB ajustável em passos selecionáveis de 0.1 dB, 2 dB, 6 dB.

lPortões

Dois portões totalmente independentes oferecem uma variedade de opções de medição para altura ou distância do sinal usando gatilho de pico.

O modo eco-a-eco permite o posicionamento preciso do portão para sinais que estão extremamente próximos uns dos outros.

Início do Portão: Variável em toda a faixa exibida

Largura do Portão: Variável do Início do Portão até o final da faixa exibida

Altura do Portão: Variável de 0 a 99% da Altura da Tela Completa

Alarmes: Limiar positivo/negativo com flash LED.

lMemória

O instrumento possui memória interna de grande capacidade, e dados e arquivos não serão perdidos devido à falha de energia do instrumento.

Memória de 500 arquivos de canal para armazenar configurações de calibração e parâmetros da sonda.

Memória de 1000 arquivos de relatório de forma de onda para armazenar forma de onda A-Scan e configurações.

Todos os arquivos podem ser armazenados, recuperados e limpos.

As configurações de canal e os arquivos de relatório podem ser exportados via disco de memória, e as informações também podem ser armazenadas em quantidades ilimitadas via memória USB.

lGravador de Vídeo

O Gravador de Vídeo é útil em muitas situações, é muito conveniente para aqueles que desejam analisar as atividades de sondagem posteriormente.

O instrumento pode gravar o processo de teste e salvá-lo como um arquivo de vídeo, que pode ser reproduzido através do instrumento ou de software especial. Suporta até 10 arquivos de vídeo, e cada arquivo de vídeo pode ter até 5 minutos de duração.

Se você optar por salvar o arquivo de vídeo no disco de memória, o número e a duração do arquivo de vídeo não serão limitados.

Gravar e reproduzir o processo de teste oferece grande conveniência para estudo e análise futuros da detecção de falhas.

A reprodução de vídeo suporta funções de pausa, avanço rápido, retrocesso rápido e parada.

Funções

• Autocalibração: Calibração automatizada do offset zero da sonda, ângulo da sonda (valor K) e velocidade do material.
• Localização de Falhas: Exibição em tempo real do caminho sonoro, projeção (distância da superfície), profundidade, amplitude,
• Dimensionamento de Falhas: Dimensionamento automático de falhas usando AVG ou DAC, acelera o relatório de aceitação ou rejeição de defeitos.
• Leitura Digital e Função de Gatilho: Espessura/Profundidade podem ser exibidas em leitura digital ao usar uma sonda normal e Distância da Superfície e Profundidade são exibidas diretamente ao usar sonda angular.
• DAC/AVG: A curva é gerada automaticamente, e os pontos de amostragem podem ser compensados e corrigidos. A curva flutua automaticamente com o ganho, expande automaticamente com a distância de detecção e se move automaticamente com o tempo de atraso. Pode exibir a curva AVG de qualquer abertura.
• AWS D1.1. A escolha deste padrão pode reduzir cálculos manuais e melhorar a eficiência da detecção.
• Recurso de Correção de Superfície Curva.
• Função de Medição de Altura de Trinca.
• Ampliação de Portão: expansão da faixa do portão por toda a largura da tela.
• Gravação e reprodução de vídeo.
• Função de ganho automático
• Envelope: Exibição simultânea de A-scan ao vivo com taxa de atualização de 60 Hz e envelope da exibição A-scan
• Peak Hold: Compare formas de onda de pico congeladas com A-scans ao vivo para interpretar facilmente os resultados do teste.
• Marcação de Pico: captura e marca o pico em tempo real
• Codificação de Eco: exibe a área de exibição de 1 a 9 ecos em cores diferentes, usada para analisar a posição do defeito.
• Congelamento de A Scan: O congelamento da exibição mantém os dados da forma de onda e da distância de teste.
• Recurso de exibição B Scan. Exibe intuitivamente a forma do defeito da peça de trabalho e o resultado da detecção é mais intuitivo.

Relógio em Tempo Real

O relógio do instrumento continua funcionando, rastreando o tempo.

Comunicação

Duas portas USB 2.0 de alta velocidade. Dois modos USB podem ser selecionados: U-DISK e U-BRIDGE. No modo U-DISK, arquivos de configuração de canal, arquivos de relatório de falhas, imagens de captura de tela e filmes gravados podem ser salvos em U-DISK. No modo U-BRIDGE, o instrumento troca dados com o Software DataPro.

Bateria

Bateria de íon de lítio de alta capacidade e alto desempenho embutida.

O tempo de trabalho contínuo é superior a 12 horas. Tempo de recarga típico de 4-6 horas.

Botão Giratório

Ajustes operacionais são feitos de forma fácil e rápida usando o botão giratório.

Atualização de Software

O software pode ser facilmente atualizado via U-DISK. A atualização não causará danos à máquina.

Especificações

• Faixa de Medição: 0 a 15000 mm, na velocidade do aço
• A Frequência de Repetição de Pulso varia de 20 Hz a 2000 Hz
• Velocidade do Material: 1000 a 20000 m/s
• A Frequência de Repetição de Pulso varia de 20 Hz a 2000 Hz
• Faixa Dinâmica: mais de 40dB
• Linearidade do Sistema: Horizontal: +/-0.2% FSW,
• Vertical: 0.25% FSH, Precisão do Amplificador +/-1 dB.
• Poder de Resolução: mais de 40dB
• Sensibilidade de Saída: mais de 50dB (furo de fundo plano de 200mmφ2 de profundidade)
• Rejeição (supressão): 0 a 80% da altura total da tela
• Ruído: menos de 10%
• Monitores de Portão: Dois portões independentes controláveis em toda a faixa de varredura
• Ganho: 110 dB máx. em resolução selecionável de 0.1, 1.0, 2.0, 6.0 dB.
• Largura de Banda (banda passante do amplificador): 0.2 a 20 MHz
• Deslocamento de Pulso: mais de 32dB
• Atraso de Exibição: -20 a 3400 µs
• Atraso da Sonda/Offset Zero: 0 a 99.99 µs
• Modos de Teste: Pulso-eco, elemento duplo e transmissão total
• Pulser: Pulser de Onda Sintonizável
• Energia do Pulso: 100V, 200V, 250V, 300V, 500V selecionável
• Retificação: Meia onda positiva, meia onda negativa, onda completa, RF
• Unidades: Polegada ou milímetro
• Conexões do Transdutor: BNC ou LEMO
• Requisitos de Alimentação: Rede AC 100-240 VAC, 50-60 Hz
• Temperatura de Operação: -10°C a 50°C, Temperatura de Armazenamento: -30°C a 50°C
