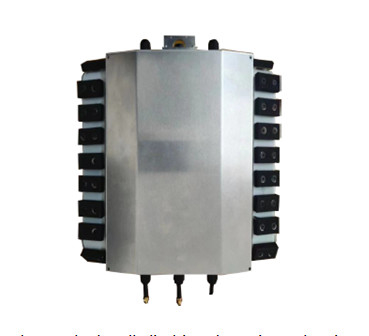

TG-M69 Robot de medição de espessura de escalada de superfície curvada de parede
O robô de detecção de escalada de parede com trilhos é um dispositivo inteligente utilizado para detectar a espessura e os danos das superfícies das instalações industriais (superfícies curvas).O produto pode ser adsorvido na superfície da parede através de vias de sucção magnéticas, e tem capacidade de movimento do solo e de adsorção. Pode substituir os inspetores para operações extremas em alta altitude.que podem adaptar-se de forma mais inteligente e flexível a vários ambientes industriais complexos.
O equipamento é usado principalmente em indústrias como geração de energia elétrica, petroquímica, aeroespacial, construção naval e pontes.e outros danos dos tubos de forno testados, tubulações de grande altitude, reservatórios de armazenamento e outras estruturas, evitar potenciais acidentes de segurança,e fornecer apoio eficaz à tomada de decisões de segurança para o pessoal de manutenção para estabelecer planos de manutenção mais razoáveis da instalação.
Parâmetros do produto
| Material de peça detectável |
Materiais condutores, tais como aço carbono, aço fundido, aço ligado, aço inoxidável, cobre, alumínio, titânio, etc. |
| Resolução |
0.02 mm |
| Faixa de medição da espessura |
1.5 ~ 200.0 mm |
| Modo de detecção |
Detecção manual/automática |
| Intervalo de erro do equipamento de medição |
Quando a espessura da peça é ≤ 10 mm, o erro é de ± 0,05 mm; quando a espessura é> 10 mm, o erro é de ± (0,01+H/200) mm (H é o valor da espessura da peça) |
| Informações de pose 3D |
Ângulo de rolagem, ângulo de inclinação, ângulo de inclinação |
| Precisão de detecção da atitude |
0.1 RMS |
| Distância de comunicação |
80 m (sem obstrução) |
| Informações de vídeo |
500W de pixels (MJPG) |
| Torque |
56 Kgf.cm |
| Velocidade de arrasto |
6m/min |
| Potência nominal de entrada |
60 W |
| Corrente nominal |
1.7A |
| Material da cabine |
liga de alumínio |
| largura da pista |
40 mm |
| Dimensões globais |
288 mm * 278 mm * 70 mm ( comprimento, largura, altura) |
| Modo de alimentação |
220 V AC |
Características do produto

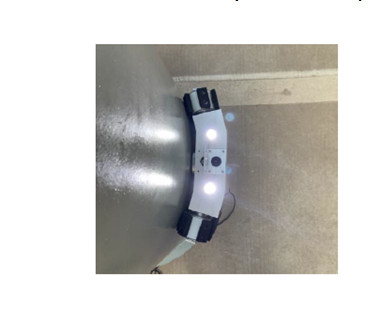

• Parede de escalada da pista de aspiração magnética
A pista adota um design de inclinação de 15°, que pode ser absorvido em superfícies metálicas ou de materiais magnéticos.
Adere firmemente a superfícies verticais, inclinadas ou invertidas.
• Ensaios ultrassónicos eletromagnéticos multicanal
Adotando teste eletromagnético ultra-sônico, não há requisitos elevados para a superfície do objeto testado, e não há necessidade de polir ou quebrar o objeto testado
É mau.
• Medição de espessura por ultra-som de alta precisão
Usando ultra-som de pulso de alta frequência e algoritmos inteligentes, a medição precisa pode ser alcançada com uma precisão de 0,02 mm.
• Controle remoto Wifi
Conecte o dispositivo ao WiFi para controlo remoto, com uma distância de controlo remoto de até 80 m.
• Recuperação de imagens de vídeo
Câmara de alta definição de 500W, transmissão de vídeo WiFi, exibição em tempo real de imagens de vídeo no extremo de controle do computador, monitoramento atempado das condições ambientais do veículo rastreado.
• Visualização de informações sobre a postura
Um sensor de atitude de alta precisão pode detectar a postura de três eixos de um veículo com trilhos, tornando conveniente para os inspetores analisar e controlar o robô de detecção de escalada à distância.
