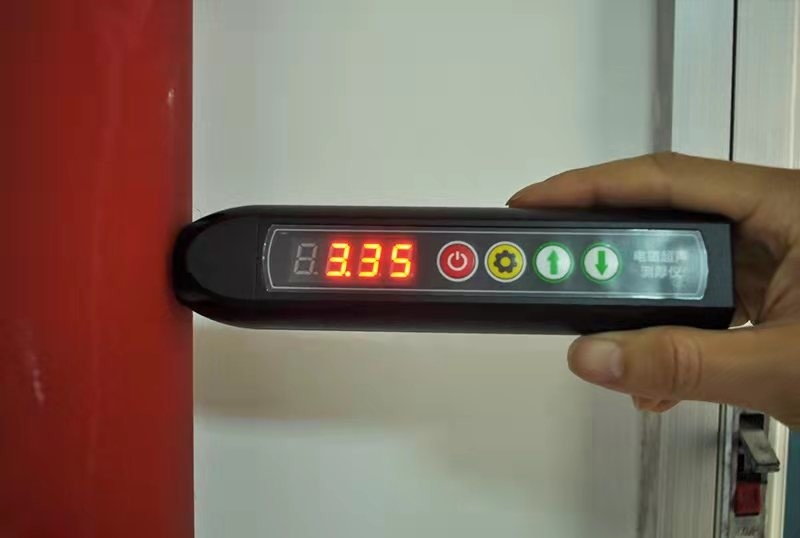

TG-14 Medidor de espessura ultrassônica eletromagnética ultrapequena sem contacto

TG-14 Medidor de espessura ultrassônica eletromagnética ultrapequena sem contacto

Características do produto

O medidor de espessura eletromagnético ultra-sônico é um instrumento de medição de espessura ultra pequeno e sem contacto, sem agente acústico de acoplamento.Pode medir a espessura de materiais metálicos ou magnéticos condutores.

Pequeno e fácil de transportar

Os requisitos para a superfície da peça de trabalho não são elevados, e não há necessidade de polir a superfície áspera, que pode realizar medição sem contato

É insensível ao revestimento e pode realizar a medição da espessura de peças de trabalho revestidas ou tubos metálicos corroídos.

Sem agente de acoplamento acústico, pode realizar a medição da espessura da peça a alta temperatura e realizar a compensação de temperatura.

Índice de desempenho

(1) Características gerais:

A. O instrumento é composto por um aparelho e um telemóvel, ligados sem fios através de uma rede Wi-Fi

B. O instrumento adota o princípio eletromagnético ultra-sônico e o processo de inspecção não requer moagem da superfície da peça de trabalho e do agente de acoplamento

C. A sonda e o hospedeiro estão integrados e a sonda pode ser substituída

D. Após a ligação do tablet, existem duas funções: A scan e B scan

E. Tipos de sondas configuráveis: sonda (≤ 80 °C, medição em curto prazo), sonda de alta temperatura (≤ 800 °C, medição em curto prazo)

F. Pode ser configurada uma alça de alta temperatura:alça curta (que satisfaz os requisitos de inspecção até 350 °C e medição a curto prazo),Manivela longa (que satisfaz os requisitos de inspecção até 800 °C e medição a curto prazo)

(2)Material de peça detectável:aço carbono, aço fundido, aço ligado, aço inoxidável, cobre, alumínio, titânio e outros materiais condutores

(3) Faixa de medição:1.5-240.0mm, o valor máximo da gama de medição é afectado pelas propriedades do material medido, pelo coeficiente de atenuação do som, pelas condições da superfície e por outros factores

(4) Faixa de erro do equipamento de medição:Quando a espessura da peça é inferior a 10 mm, o erro é de 0,05 mm; quando a espessura é superior a 10 mm, o erro é de + (0,01 + H / 200) mm (H é a espessura da peça)

(5) Benefícios:≤ 100 dB

(6) Intervalo de temperatura de trabalho da sonda de alta temperatura:Aço com baixo teor de carbono (ou outro aço ferromagnético): - 150 °C a + 800 °C; aço inoxidável austenítico (ou outros materiais não ferromagnéticos): - 150 °C a + 150 °C

(7) Sonda de temperatura normal:≤ 80 °C, 4 MHz, utilizado principalmente para detectar materiais de grãos finos, como aço de baixo carbono, alumínio, etc.,

(8) Sonda de alta temperatura:≤ 800 °C, 4 MHz, utilizado principalmente para medir materiais ferromagnéticos de grãos finos, como o aço de baixo carbono

(9) Distância máxima de elevação:4 mm (a distância de elevação real está relacionada com as propriedades e a temperatura do material).) pode ser utilizado como vaga operacional

(10) O diâmetro mínimo (curvatura) da peça:9 mm

(11) Ângulo de inclinação máximo da sonda:25°

(12) Modo de excitação da sonda:ímã permanente

(13) Tipo de onda sonora:onda de cisalhamento

(14) Compensação de alta temperatura:tem a função de compensação automática da velocidade do som a alta temperatura

(15) Faixa de regulação da velocidade sonora:1000-9999 m/s

(16)Exposição de forma de onda:Meia onda positiva, meia onda negativa, onda completa, onda de RF, onda de envelope

(17)Fornecimento de energia:construído em bateria de lítio, com duração de funcionamento não inferior a 5 horas

(18)Área normal de temperatura de funcionamento do hospedeiro:-10~+50°C

(19)Intervalo de temperatura de armazenamento do hospedeiro:0~+40°C

(20) Peso do hospedeiro:250 g (com sonda de temperatura normal)

(21) Dimensões do hospedeiro:comprimento 176 mm x largura 42 mm x espessura 32 mm
