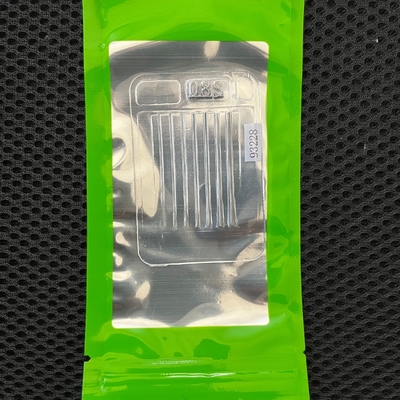

Tipo de fio EN 462-1

EN 462-1 Tipo de fio foram introduzidos como uma norma europeia para substituir as normas alemãs (DIN 54. 109)
Os indicadores de qualidade da imagem são definidos pelo Instituto Britânico de Normas (BS3971:1980 tipo 1).
de sete fios paralelos de espessura diferente montados e encapsulados entre duas folhas finas de fibras transparentes e flexíveis
PVC: um monograma de chumbo indica o número do fio mais grosso, o material e o símbolo EN.

Diâmetros de fio:

Tamanhos dos indicadores:
Existem quatro tamanhos de indicadores de qualidade de imagem EN.
Tamanho 1- contém fios com os números 1 a 7 e utilizados para espessuras de matérias na gama de 40 t 1 60 mm
Tamanho 6- contém fios com os números 6 a 12 e utilizados para espessuras de matérias na gama 12,5 a 50 mm
Tamanho 10一 contém fios com números de 10 a 16 e utilizados para espessuras de material na gama de 5 a 20 mm
Tamanho 13- contém fios com os números 13 a 19 e utilizados para espessuras de material na gama de 2,5 a 10 mm
Os tamanhos de ALI estão disponíveis em aço ((Fe), alumínio ((AI) e aço inoxidável ((SS).
Os indicadores de qualidade só estão disponíveis nos tamanhos 6 e 10.
tamanhos 6, 10 e 13.

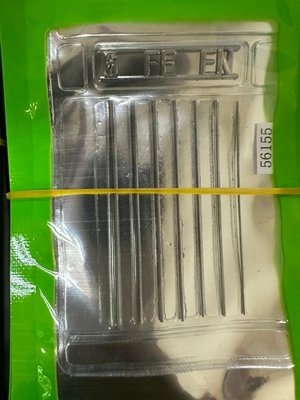

Como ilustração, a identificação (ou seja, monograma de chumbo) para, digamos, tamanho 10 (números de fio 10 a 16) em aço ((Fe)
seria 10FE EN.

Tipo de fio DIN 54 109
DIN 54 109 Tipo de fio Os indicadores de qualidade da imagem são:
semelhante à EN 462-1
Nos EUA, os nossos receptores são os mesmos, e há os mesmos números de fios em todos os tamanhos de
A única diferença é que o monograma principal se lê DIN em vez de EN.

Exemplo: tamanho 6 Números de fio 6 a 12) em selos de Stanley seriam 6 DINSS.

EN 462-2 Penetrametros de forma a passo/buraco
Esquadrão em forma de escalão, com quatro números de modelo H5, H9 e H13 em Seel

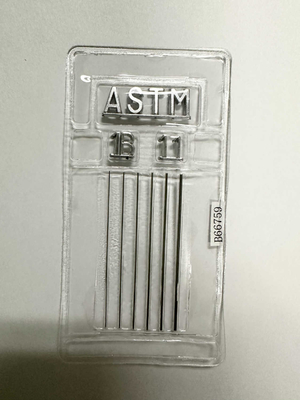

Aparelhos de detecção de radiação de tipo ASTM E747
A ASTM E747 Wire Type Penetrameter consiste numa série de seis fios paralelos de espessuras diferentes,
Os caracteres de chumbo identificam a espessura do
Os caracteres ASTM são também indicados como: a) o fio mais grosso, e o grupo de materiais ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
Incluído.
