Detalhes do produto:
|
Ponta de prova de alta temperatura: | 2〜100 mm (sonda:ZW5P) | Faixa de medição (padrão): | 0,9 〜 300mm |
---|---|---|---|
Umidade de trabalho: | 20%~90%RH | Fornecimento de energia: | 4.5VDC (três baterias AAA) |
Definição da medida: | ± ((1% H+0,1) mm | Modo padrão: | 0,9 pontas de prova do 〜 300mm: 5PΦ10mm |
Velocidade do material: | 10009999m/s | Ecrã: | Ecrã TFT a cores de 2,3 polegadas |
Realçar: | Equipamento industrial de ensaio não destrutivo,Equipamento de ensaio não destrutivo para a indústria,Equipamento industrial |

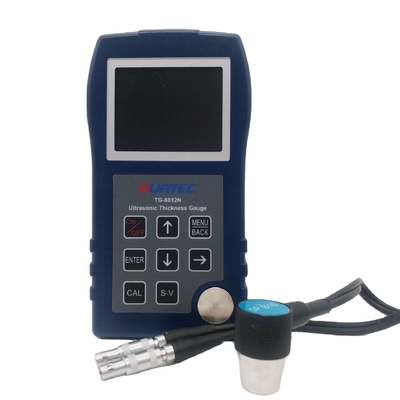

HUATEC TG-8812N avançado novo tipo de medidor de espessura ultra-sônica
1.Resumo
O medidor de espessura ultrassônico é um tipo de medidor de espessura de alta precisão que usa o princípio de medição ultrassônica, adota um processador de alta velocidade e um design de chip integrado alto para realizar portátil,não destrutivo, medição rápida e precisa da espessura e da velocidade do som de vários materiais.ferro dúctil, etc., que pode ser transmitido por onda ultra-sônica a uma velocidade constante em sua parte de trás.
2.Índice técnico
Modelo | TG-8812N | TG-8812C | TG-8812L | TG-8812D |
Faixa de medição (Norma) |
0.9〜300 mm | 0.75〜400 mm | 0.55〜500 mm | 0.75〜500 mm |
Modo padrão |
0.9~300 mm Proba: 5PΦ10 mm |
0.75~400 mm Proba: 5PΦ10 mm |
0.75~500m Proba: 5PΦ10 mm |
0.75~500m Proba: 5PΦ10 mm |
Modo ultrafino | - Não. | - Não. | (0,55 ~ 1) mm | - Não. |
Modo de penetração (Echo-Echo) | - Não. | - Não. | - Não. | 2.5-25mm (aço) |
Proba de micro-cristal | 1〜50 mm Proba:7.5PΦ6mm |
0.75~100 mm Proba:7.5PΦ6mm |
0.75~100 mm Proba:7.5PΦ6mm |
0.75~100 mm Proba:7.5PΦ6mm |
Sonda de alta temperatura |
2〜100 mm (Sonda: ZW5P) |
1.5〜100 mm (Sonda: ZW5P) |
1.5~200 mm (Sonda: ZW5P) |
1.5~200 mm (Sonda: ZW5P) |
Resolução da tela | 0.1 mm | 0.01 mm | 0.01 mm | 0.01 mm |
Resolução de medição | ±(1% H+0,1) mm | ±(1% H+0,1) mm | ± 0,5% H+0,05 mm | ± 0,5% H+0,05 mm |
Velocidade do material | 10009999m/s | |||
Largura de banda | 1MHz10MHz ((-3dB) | |||
Fornecimento de energia | 4.5VDC (três baterias AAA) | |||
Ecrã | Ecrã TFT a cores de 2,3 polegadas | |||
Tamanho | 130 ((L) × 70 ((W) × 25 ((H) mm | |||
Peso | 125 g (excluindo baterias) | |||
Temperatura de trabalho | -10 ̊+50°C ((com sonda de alta temperatura, até 300°C) | |||
Umidade de trabalho | 20%~90%RH |

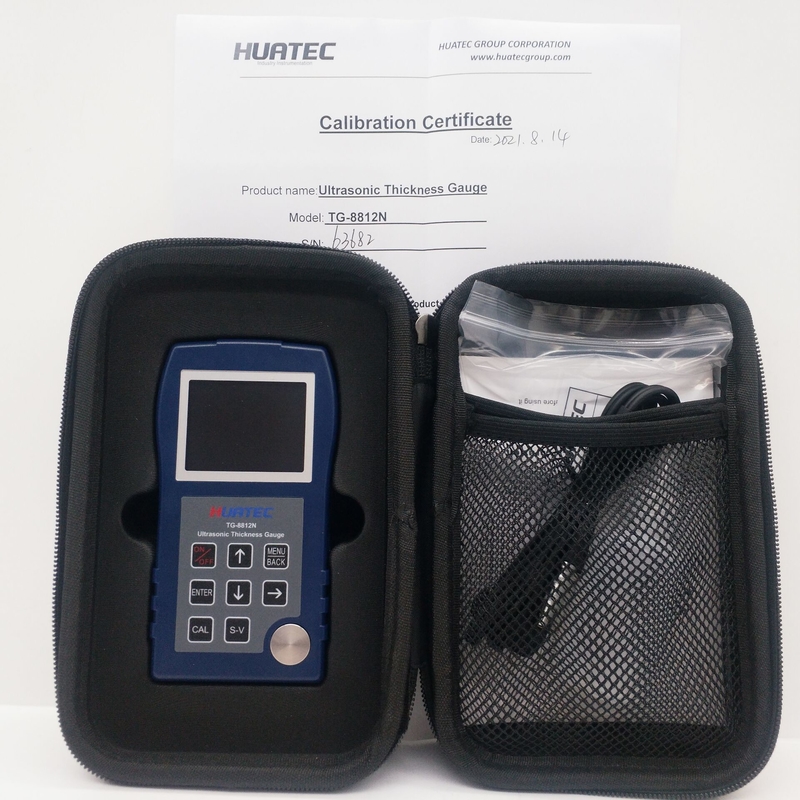

3.Acessórios padrão
Não | Nome do produto | Quantidade |
1 | Medidor de espessura | Um. |
2 | Sonda padrão (5P, φ 10) | Um. |
3 | Agente de acoplamento (50 ml) | Um. |
4 | Bateria | Três pilhas AAA |
5 | Manual | Um. |
6 | Certificado de qualificação | Um. |
7 | Pacote de instrumentos | Um. |
4Velocidades sonoras de vários materiais Velocidade longitudinal da onda
Materiais | Velocidade ((m/s) | Materiais | Velocidade ((m/s) |
água ((20°C) | 1480 | Aço inoxidável (304) | 5663 |
glicerina | 1920 | Brasão, amarelo | 4640 |
Copo de água | 2350 | Cobre | 4700 |
De fibras sintéticas | 2620 | Vidro | 5440 |
Resina de ácido acético | 2670 | Níquel | 5630 |
Ácido acrílico resina |
2730 | Aço 330 | 5600 |
Cinza | 3230 | Aço 4330 | 5850 |
Ouro | 3240 | Ferro, aço | 5920 |
bronze de fósforo | 3530 | Titânio | 6070 |
De prata | 3600 | Magnésio | 6310 |
Cálcio | 4170 | Alumínio | 6320 |
5.Características dos instrumentos
Eu... É adequado para a medição da espessura de vários materiais: vários metais, vidro, plásticos e outros materiais;
Eu... O instrumento é requintado e compacto, com tela colorida de 2,3 polegadas, que é fácil de transportar, adequado para inspeção no local
Eu... Modo de medição: modo padrão/modo ultrafino (para o tipo de gama larga de alta precisão)
Eu... Modo de medição: modo padrão / modo de revestimento de penetração (especial para o tipo de penetração)
Eu... Alta precisão de medição, ampla gama de medição, gama completa de sonda única
Eu... Versão bilíngue em inglês
Eu... Função de transmissão de dados de interconexão Bluetooth (aplicável aTG-8812L e TG-8812Dmedidor de espessura)
Eu... Calibração: calibração padrão de blocos, calibração da velocidade do som, a velocidade do som pode ser calculada por espessura conhecida
Eu... Dois tipos de desligamento manual e desligamento automático, os utilizadores podem escolher à vontade;
Eu... Construído na velocidade do som de 7 tipos de materiais comumente usados, que podem ser editados e convenientes para os usuários usarem;
Eu... Modo de armazenamento de dados humanizado: armazenamento em massa, e pode salvar dados em grupos, pode armazenar 10 grupos de dados, cada grupo pode salvar 200 dados e pode armazenar 2000 dados
Eu... Armazenamento de grande capacidade, visualização, operação de exclusão, conveniente e simples
Eu... Utilização de seleção de várias sondas, medição de ambiente de alta temperatura pode ser equipado com sonda de alta temperatura, resistência a altas temperaturas (300°C)
