Detalhes do produto:
|
| Nome do produto: | verificador da aspereza de superfície | Modelo: | SRT-7000 |
|---|---|---|---|
| Padrão: | ISO, ANSI, DIN, JIS | Comprimento da amostragem (lr): | 0.25, 0.8, 2,5 mm |
| Realçar: | Teste de perfil de superfície de alta precisão,Teste de perfil de superfície de impressora incorporado,22 parâmetros medidor de perfil de superfície digital |
||

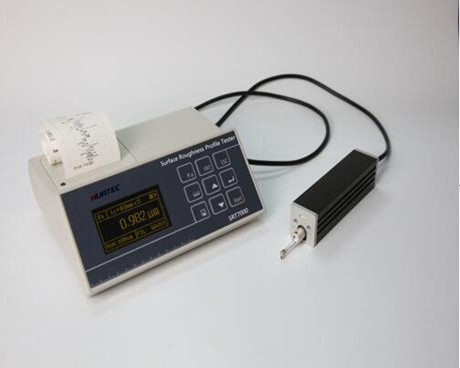

Teste de perfil de rugosidade da superfície da impressora de alta precisão 22 parâmetros
Descrição do produto
O teste de rugosidade de precisão SRT7000 é um instrumento de alta precisão para testar o grau de acabamento da superfície.de forma cilíndrica exterior, superfície, buracos, trincheiras e eixos e assim por diante.
Características
◎O sensor e a unidade principal são separados, para satisfazer diferentes exigências de ensaio
◎Usar chip DSP para controlar e processar dados, com alta velocidade e baixo consumo de energia
◎Compatível com várias normas nacionais ISO, DIN, ANSI, JIS
◎Tempo de trabalho contínuo superior a 20 horas
◎ Armazenamento de dados de grande capacidade, pode armazenar 100 grupos de dados brutos e forma de onda.
◎A impressora térmica e o instrumento são integrados como um todo, trabalho silencioso, impressão rápida, você pode imprimir a curva de contorno e a curva de proporção do material.
◎Configuração e exibição do relógio em tempo real para fácil registo e armazenamento de dados.
◎Com desligamento automático, desligamento automático e outras funcionalidades de poupança de energia
◎Design de circuito e software confiável para evitar que o motor fique preso.
◎O instrumento pode exibir uma variedade de dicas e instruções de informação. Por exemplo, exibição de resultados de medição, indicações de menu, mensagens de erro e interruptores.
◎Escolha da língua inglesa.
Pode ligar-se aos computadores
◎Imprimir todos os parâmetros ou qualquer parâmetro definido pelo utilizador.
◎Sensor de superfície curva opcional, sensores de buracos, plataforma de medição, bainha do sensor, barra de extensão e outros acessórios.
Faixa de medição
| Parâmetro | Indicação do intervalo |
| Ra, Rq | 00,005 μm a 16 μm |
| Rz, R3z, Ry, Rt, Rp, Rm | 00,02 μm a 160 μm |
| Sk | 0~100% |
| S, Sm | 1 mm |
| tp | 0~100% |
Parâmetros técnicos
| Nome | Conteúdo | |
| Faixa de medição | Eixo Z (vertical) | 160 μm |
| Eixo X (horizontal) | 17.5 mm | |
| Resolução | Eixo Z (vertical) |
00,01 μm/± 20 μm 00,02 μm/± 40 μm 00,04 μm/± 80 μm |
| Elementos de medição | Parâmetros |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rv R3z R3y Rz(JIS) R Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Padrão | ISO, ANSI, DIN, JIS | |
| Gráfico | Curva de suporte, perfil de rugosidade, contorno directo | |
| Filtro | RC, PC-RC, Gauss, DP | |
| Comprimento da amostragem (lr) | 0.25, 0.8, 2,5 mm | |
| Duração da avaliação (ln) |
Ln=lr×n n=1~5 |
|
| Sensor | Princípio de medição | Indutor diferencial de deslocamento |
| Estilha | Diamante natural, ângulo de cone de 90, raio da ponta de 5 μm | |
| Dinamômetro | < 4mN | |
| Cabeça de guia | Carbide, com raio de deslizamento de 40 mm | |
| Velocidade de deslizamento |
Ir = 0.25, Vt = 0,135 mm/s |
|
| Ir = 0.8, Vt=0,5 mm/s | ||
| Lr = 2.5, Vt=1 mm/s | ||
| Retorno, Vt=1 mm/s | ||
| Erro do indicador | não mais de ± 10% | |
| Flutuação da indicação | não mais de 6% | |
| Potência | Bateria recarregável de iões de lítio incorporada, carregada por carregador DC5V de 800 mA | |
| Dimensão | 158 × 63,5 × 46 mm | |
| Peso | Cerca de 300 g. | |
| Ambiente da operação |
Temperatura: -20°C~40°C Humidade: < 90% RH |
|
| Ambiente de armazenagem e transporte |
Temperatura: -40°C a 60°C Humidade: < 90% RH |
|
Configuração padrão
Teste de rugosidade SRT7000
Sensor padrão
Exemplo-padrão de várias ranhuras
Suporte ajustável
Adaptador de energia
Instruções
Certificado
Cartão de garantia
Software para PC
Acessórios opcionais:
Sensor de superfície curva/côncava/caneta, sensor de buraco, plataforma de medição, barra de extensão, placa de calibração.
