Detalhes do produto:
|
| Área de medição (45# aço): | 0.15mm – 1800mm | Erro de indicação (< 10 mm): | ± 0,005 mm |
|---|---|---|---|
| Erro de indicação ((≥ 10 mm): | ±0.1% | Erro da repetibilidade: | ± 0,001 mm ((Auto-teste) |
| Frequência da medida: | 4Hz、 16Hz do、 8Hz | Escala da velocidade sadia: | 400-19999m/s |
| Realçar: | medidor de espessura ultra-sônico digital portátil,Medidor de espessura digital ultra-sônico de alta precisão |
||

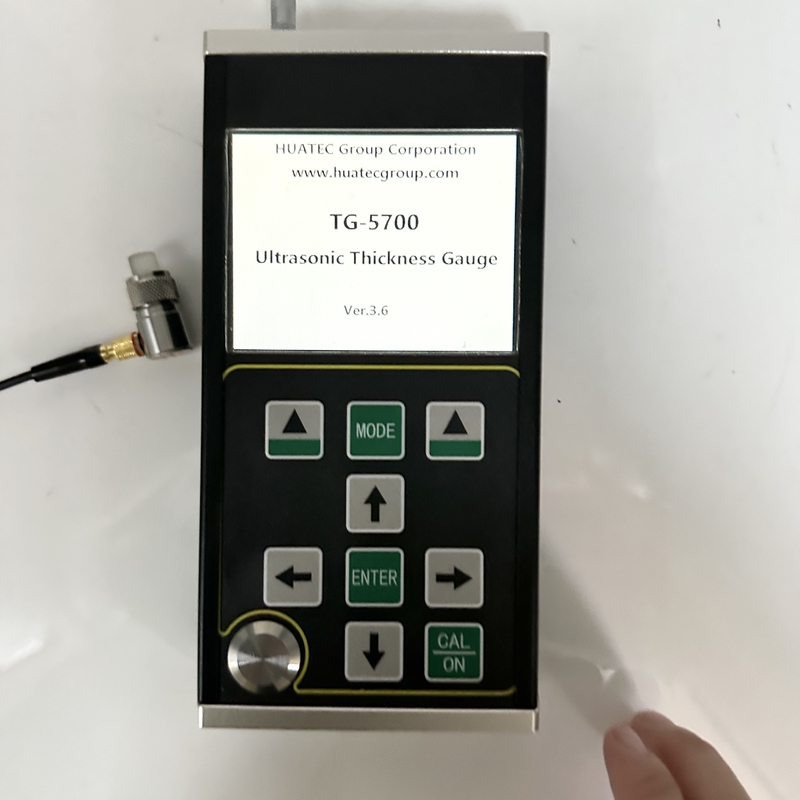

TG-5700 Medidor de espessura ultra-sônico digital de alta precisão portátil com digitalização A/B
O TG-5700 é um novo tipo de medidor de espessura ultrassônica digital de alta precisão portátil com varredura A/B. Adota o princípio da medição da espessura ultrassônica baseada na reflexão de pulso.É adequado para a medição da espessura do material que pode fazer onda ultrassônica propagar-se nele a uma velocidade constante e obter o reflexo de sua parte de trásA resolução de medição é de 0,001 mm e o intervalo de medição é tão fino como 0,15 mm (aço).
Este produto pode medir com precisão as placas e as peças processadas. Por outro lado, pode monitorizar o grau de afinamento de tubos e vasos de pressão nos equipamentos de produção após a corrosão durante o uso.Pode ser usado no petróleo., indústria química, metalurgia, construção naval, aeroespacial, energia e outros domínios.
Este produto cumpre as seguintes normas: Especificação de calibração do medidor de espessura ultrasônico (JJF 1126-2004).
| Ponto | TG-5700 |
| Tipo de sonda | Sonda de cristal único / sonda de cristal duplo |
| Área de medição (45# aço) | 0.15 mm 1800 mm |
| Erro de indicação (< 10 mm) | ± 0,005 mm |
| Erro de indicação ((≥ 10 mm) | ± 0,1% |
| Erro de repetibilidade | ± 0,001 mm ((Auto-teste) |
| Estabilidade da indicação | A tecnologia de cruzamento zero e o eco múltiplo são adotados para garantir que o valor de medição da espessura não é afetado pela força do eco, pelo coeficiente de atenuação do material, pelo ganho e pela altura da porta,e tem uma elevada estabilidade e fiabilidade de medição. |
| Frequência de medição | 4Hz, 8Hz, 16Hz |
| Resolução | 0.1 mm,00,01 mm,0.001mm(0.01 polegadas,0.001 polegadas,0.0001 polegadas) |
| Gerador de pulsos | A emissão de ondas quadradas negativas é adotada e a largura e a tensão do pulso são automaticamente combinadas com a sonda. |
| Faixa de velocidade do som | 400-19999 m/s |
| Bloco de calibração | 4 mm (aço) |
| Desligamento automático | Pode-se escolher 5 minutos, 10 minutos, 20 minutos e desligar manualmente. |
| Calibração da sonda | Calibração de um ponto, calibração de vários pontos |
| ganho | Controle automático do ganho, controlo manual do ganho |
| Intervalo de ganho | 0 ~ 70 dB |
| Modo de detecção | Frequência de rádio (RF), meia onda positiva (POS), meia onda negativa (NEG), onda completa (FULL) |
| Modo de medição | (1) MB-E: o modo de medição baseado no tempo de trânsito do eco inicial ao primeiro eco inferior; (2) E-E: modo de medição de revestimento de penetração, o eco Em ≈ En arbitrário é opcional; (3) ME-E:Modo de medição de eco múltipla; (4) THIN: modo de medição de parede fina; |
| Modo numérico | Modo de valor de espessura, modo de diferença/taxa de redução, modo de valor máximo/mínimo |
| Modo A-scan | Disponível |
| Modo de varredura B | Disponível |
| Indicação de engate | Disponível |
| Indicação da bateria | Disponível |
| Língua | Inglês |
| Unidade | mm/ polegada |
| Operação do menu | Disponível |
| Função de software | Configuração dinâmica do portão, configuração de bloqueio (Blank), configuração de bloqueio de eco (E-Blank), congelamento de eco, tradução de eco e dimensionamento |
| Função de armazenamento | Ele pode armazenar 100.000 espessuras (100 grupos, 1000 em cada grupo), 500 grupos de formas de onda de varredura A e 500 grupos de formas de onda de varredura B ao mesmo tempo. |
| Atualização do programa host | Disponível |
| Exibição | 3.5 "Ecrã TFT-LCD a cores QVGA (320 × 240) |
| Transmissão de dados | Suporta a comunicação serial USB3.0 e transmite dados para o computador. |
| Temperatura de funcionamento | -10°C+50°C; com requisitos especiais, pode atingir -20°C; |
| Tensão de funcionamento | São necessárias quatro baterias AA, quando a energia é insuficiente, há um sinal de baixa tensão. |
| Dimensão global | 204 x 100 x 36 (mm) |
| Peso total | 310 g ((Sem bateria) |
Este produto possui modo de digitalização A, modo de digitalização B e modo de exibição numérica;
● O intervalo de medição é amplo e a tecnologia exclusiva de "eco múltipla" é adotada para realizar a medição de peças ultrafinas, com uma espessura mínima de medição de 0,15 mm (aço);
● Este produto pode medir a espessura com alta precisão e a resolução máxima de medição pode atingir 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm;
● Tem as funções de revestimento penetrante e medição eco a eco, que é usada para medir materiais com camada de tinta e revestimento na superfície;
● Múltiplos modos de medição: os modos mb-e, E-E e me-e satisfazem a medição de peças de espessura convencional; o modo fino permite a medição de peças finas
● Os modos numéricos incluem: modo de valor de espessura convencional, modo de diferença/taxa de redução e modo de valor máximo
● Dois modos de ganho: ganho automático / manual
● Desligamento manual e desligamento automático, com função de poupança de energia
● Suporta uma variedade de sondas, incluindo a sonda de cristal duplo e a sonda de cristal único, e suporta até 20 MHz de sonda de alta frequência
● Suporta armazenamento em massa e pode armazenar simultaneamente 100000 valores de espessura, 500 grupos de formas de onda A e 500 grupos de formas de onda B
● Grande e de 3,5 polegadas tela TFT-LCD colorida com resolução 320x240 de alta definição (QVGA)
● Dispõe de uma variedade de métodos de calibração, suporta calibração de um ponto, calibração de vários pontos e modos de calibração manual,e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempoSuporta a correcção do caminho V da sonda de cristal duplo
● Suporta a conversão do sistema métrico e britânico; pode alternar entre milímetros e polegadas
● Suporta a exibição em inglês
É adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmica, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos.
O princípio da medição da espessura ultrassônica é semelhante ao da medição de ondas de luz.Quando chegar à interface do materialA espessura do material medido é determinada pela medição precisa do tempo de propagação ultrasônica no material.

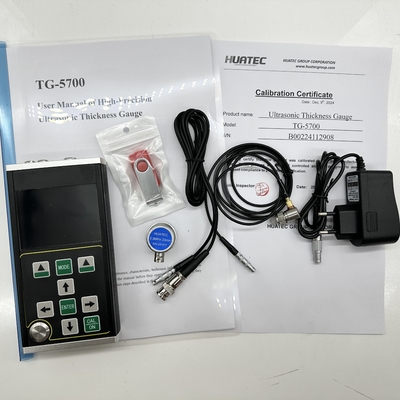

Sonda opcional:
| TS400 Sonda de cristal duplo | 10 MHz | 5 mm | 0.5-50 mm |
| TS500 Sonda de cristal duplo | 5 MHz | 5 mm | 1.0-65 mm |
| TS510 Sonda de cristal duplo | 5 MHz | 10 mm | 1.0-500 mm |
| DTM15 Sonda de cristal único | 15 MHz | 6 mm | 0.15-22,5 mm |
| DTM7.5 Sonda de cristal único | 7.5 MHz | 6 mm | 0.5-22.5 mm |
| DTM10 Sonda de cristal único | 10Mh | 6 mm | 0.3-22.5 mm |
| DTM5 Sonda de cristal único | 5M | 6 mm | 1.0-22,5 mm |
| BD510 Sonda de cristal único | 10Mh | 10 mm | 1 a 1000 mm |
| BD212 Sonda de cristal único | 2MHz | 12 mm | 4-1800 mm |
| Cabos de sonda de cristal duplo | |||
| Cabos de sonda de cristal único | |||
