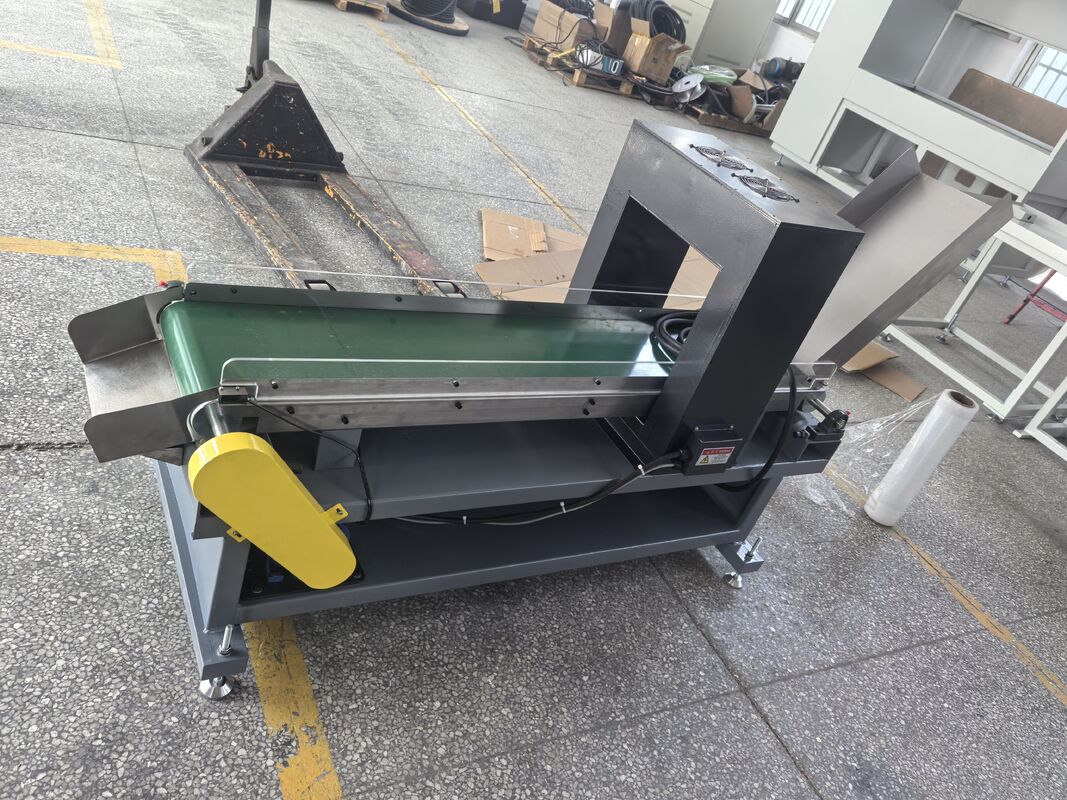

Máquina desmagnetizadora para fabricação de peças metálicas

Máquina Desmagnetizadora para Tornar Peças Metálicas Não Magnéticas Desmagnetização

I. Razões para a Desmagnetização

Antes da montagem das peças nos componentes finais, a desmagnetização é frequentemente necessária. Peças altamente magnetizadas podem gerar um campo magnético adicional, o que pode causar vários problemas, como:

O magnetismo residual pode afetar a precisão de trabalho e a funcionalidade de certos instrumentos e medidores;

O pó metálico adsorvido pelo magnetismo residual acelera o desgaste das peças móveis durante o uso futuro, levando a falhas precoces;

O pó metálico adsorvido pelo magnetismo residual pode afetar a qualidade do processamento em processos subsequentes, como usinagem mecânica e revestimento de superfície;

O magnetismo residual pode causar a aderência de cavacos à superfície, danificando a precisão da superfície e causando o embotamento da ferramenta;

A presença de magnetismo residual pode causar desvio ou vazamento de arco, afetando a qualidade da soldagem, etc.

II. Princípio de Desmagnetização

O metal se torna magnetizado devido ao alinhamento linear das polaridades positiva e negativa de sua estrutura atômica. A desmagnetização é realizada para eliminar a consistência dessa orientação de polaridade atômica e reduzir a propriedade magnética a um nível aceitável. Este é o propósito da desmagnetização. Ao reduzir o campo magnético, mudar a direção do campo magnético ajuda a reduzir essa consistência de orientação de polaridade atômica. Este é o princípio para o projeto de equipamentos de desmagnetização.

Coloque as peças metálicas na bobina e forneça à bobina uma corrente alternada que muda rapidamente de direção (50Hz). Quando a bobina ainda está energizada e as peças metálicas são gradualmente retiradas da bobina através da esteira transportadora, o magnetismo induzido diminuirá gradualmente, perturbando assim o arranjo ordenado dos domínios magnéticos nas peças metálicas devido à magnetização, e tornando as peças metálicas não magnéticas para o exterior.

III. Principais Especificações Técnicas

IV. Instruções de Uso

1. Configuração da entrada de alimentação

① A fiação de alimentação deve usar condutores de cobre isolados com área de seção transversal de ≥ 4mm², e ser conectada ao terminal principal do disjuntor na caixa elétrica nas portas U, V e W (a porta W pode usar 2,5mm²); o fio de aterramento de proteção deve ser conectado ao parafuso de aterramento fora da caixa de controle usando um condutor de cobre com área de seção transversal de 2,5mm²;

② A fonte de alimentação de entrada precisa ser equipada com um disjuntor a ar com capacidade de corrente nominal de 40A a 50A;

③ Após conectar corretamente a entrada de alimentação (e também conectar o fio de aterramento confiável), feche a entrada de alimentação; empurre a alavanca do disjuntor na porta da caixa para a posição LIGADO, feche todos os disjuntores pequenos, e a luz indicadora branca [Entrada de Energia] no painel de operação acenderá para indicar.

④ Pressione o botão interruptor verde na caixa de botões de partida do desmagnetizador, e a esteira transportadora começará a operar, enquanto a bobina desmagnetizadora é energizada; a luz indicadora amarela [Desmagnetização em Andamento] no painel de operação acenderá; é necessário prestar atenção que a direção de movimento da esteira transportadora é a mesma da direção indicada na placa de proteção. Se não for, por favor, mude a sequência de fase conectada à porta do motor.

⑤ Pressione o botão interruptor vermelho na caixa de botões de partida do desmagnetizador ou pressione o botão interruptor em forma de cogumelo vermelho na caixa de botões de fim do desmagnetizador para parar a operação da esteira transportadora e da bobina desmagnetizadora.

Em uma posição apropriada do terminal do desmagnetizador, um sensor óptico é instalado. Assim que um objeto bloquear o caminho da luz do interruptor óptico, a esteira transportadora e a bobina desmagnetizadora pararão de funcionar.

2. Operação de desmagnetização

① Feche a alimentação da entrada de energia;

② Pressione o botão interruptor verde na caixa de botões de partida do desmagnetizador, e a esteira transportadora começará a operar, enquanto a bobina desmagnetizadora é energizada;

③ Coloque a peça a ser desmagnetizada na esteira transportadora na posição de partida do desmagnetizador;

④ Após as peças na esteira transportadora passarem lentamente pela bobina desmagnetizadora até o final do desmagnetizador,

(1) Se o sensor óptico estiver funcionando normalmente, quando a peça atingir o caminho da luz do sensor, a esteira transportadora e a bobina desmagnetizadora pararão de funcionar, e as peças serão removidas após a máquina parar.

(2) Se o sensor óptico apresentar falha, as peças podem ser removidas na direção mais distante da bobina desmagnetizadora; se nenhuma operação de desmagnetização adicional for necessária, pressione o botão interruptor de parada de emergência vermelho na caixa de botões de fim ou o botão interruptor vermelho na caixa de botões de partida do desmagnetizador. Você também pode remover as peças após a máquina parar.

Para peças curtas - a distância da face final próxima da peça até a face final da bobina desmagnetizadora é > 800mm

Pegue as peças diretamente da esteira transportadora.

Para peças longas - a distância da face final próxima da peça até a face final da bobina desmagnetizadora é< 800mm

Retire as peças da esteira transportadora e mova as peças em linha reta ao longo da direção da esteira transportadora para longe da bobina desmagnetizadora antes de colocá-las.

Geralmente, o processo de desmagnetização das peças é concluído.

V. Métodos para Melhorar o Efeito de Desmagnetização

1. Tente desmagnetizar cada peça individualmente (com um certo comprimento) o máximo possível.

2. Ao desmagnetizar peças curtas e grossas ou esféricas, conecte várias peças ponta a ponta para facilitar a desmagnetização.

3. Se a desmagnetização única não atender aos requisitos, é necessário repetir o processo de desmagnetização.

4. Para peças de formato complexo, gire-as ou vire-as ao passar pela bobina de desmagnetização.

5. Tente remover as peças enquanto a bobina de desmagnetização estiver energizada e mova as peças em linha reta ao longo da direção de transporte até que estejam distantes da bobina de desmagnetização antes de colocá-las. Este método é particularmente necessário e importante para peças com comprimento ≥ 1.000mm.

VI. Observações

1. Esta máquina deve ser conectada corretamente a um fio de aterramento confiável para segurança!

2. A bobina de desmagnetização não deve operar continuamente por muito tempo. O tempo de operação contínua não deve exceder 6 a 8 minutos. Se a bobina de desmagnetização ficar extremamente quente, a máquina entrará em um estado de desligamento e espera, e a luz indicadora vermelha "Proteção contra Superaquecimento" no painel de operação acenderá. A máquina deve esfriar antes que possa ser operada novamente!

3. Se você precisar ajustar a velocidade de movimento da esteira de engenharia, isso deve ser feito enquanto o motor estiver em funcionamento: Há um disco de regulagem no redutor do motor, e a direção da seta "Rápido" no disco deve ser ajustada para acelerar, e a direção da seta "Lento" no disco deve ser ajustada para desacelerar.

4. As peças devem ser removidas da esteira transportadora plana apenas quando atingirem o terminal da máquina de desmagnetização.

5. As peças desmagnetizadas devem ser colocadas longe da bobina de desmagnetização!

6. Ao realizar operações de desmagnetização, não use relógios mecânicos, pois isso pode causar imprecisão na marcação do tempo no futuro.
