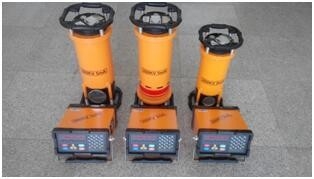

XXG-3505 350kv Máquina de raios X radial de tubo cerâmico NDT industrial
Breve Introdução
O detector de falhas de raios-X da série XXG/XXQ produzido pela nossa empresa, empresa do grupo HUATEC, que adota técnicas de pulso de frequência variável e de frequência constante.Os controladores da série XXG/XXQ possuem uma nova estruturaO sistema de controlo baseia-se num sistema de microcomputador e numa estrutura modular, o que permite à máquina integrada obter uma melhor estabilidade e fiabilidade.Para a conveniência dos clientesA máquina também tem a função de envelhecer, o que aumenta a sua vida útil.e possui excelentes propriedades de pequeno volume e peso leveOs produtos têm sido amplamente utilizados para ensaios não destrutivos na indústria espacial, na indústria de engenharia de solda, na indústria da construção naval, na indústria de tubos de caldeira, na indústria de engenharia petroquímica,Fabricação de aeronavesIndústria de manutenção, indústria automóvel, indústria de defesa, etc.
Parâmetros principais
|
TÍPO
Ponto de referência
|
Outros produtos de limpeza |
| Espessura máxima de penetração Aço (A3) |
60 mm |
| Distância focal |
600 mm |
| Tempo de exposição |
Cinco minutos. |
| Tipo de filme |
Tianjin III |
Ecrã intensificador de folha de chumbo duplo
|
0.03 |
| Dispositivos de quarto escuro |
20±2°C |
| Desenvolvimento |
5 minutos. |
| Escuridão |
1.5 |
| Input |
Voltagem (V) |
220V±10% 50-60 Hz |
| Capacidade (KVA) |
2.0 |
| Produção |
Voltagem do tubo (KVP) |
200 a 350 |
| Corrente do tubo (mA) |
5 |
| Estabilidade |
± 1% |
|
Radiografia
Tubos
|
Foco mm2 |
1.5x1.5 |
| Ângulo de radiação |
40±5° |
| Sensibilidade |
k≤1,8% |
| Modo de operação |
Função intermitente, tempo de irradiação até ao tempo de arrefecimento é 1:1 |
|
Raios-X
Controlador
|
Dimensão |
340×340×670 |
| Peso |
32 kg |
| Estrutura do circuito |
Controle por micro-computador, estrutura modular, sinal de voz |
|
Radiografia
Gerador
|
Refrigeração |
Refrigeração por ar forçado |
| Isolamento |
SF6 Isolamento a gás |
| Pressão de trabalho |
0.35Mpa-0.45Mpa |
| Dimensão |
340×340×670 |
| Peso (kg) |
32 kg |
| Temperatura de funcionamento |
-10°C―+40°C |
Características:
◆Adopção de controlo por microcomputador e estrutura modular, com forte capacidade anti-interferência e elevada automatização e desempenho fiável.
◆A configuração dos parâmetros, o processo de trabalho e a indicação de problemas serão indicados no ecrã LED.
◆ Uma chave de envelhecimento independente foi concebida para envelhecer a máquina de forma conveniente.
◆ O tempo de irradiação até ao tempo de arrefecimento é de 1:1.
◆ O controlador pode reconhecer automaticamente o tipo de gerador de raios-X.
◆ O painel de cores à prova de água e poeira e o teclado de som digital são introduzidos para que os parâmetros de exposição sejam prontamente e precisamente selecionados.
◆ Garantir a segurança na utilização do instrumento, que está instalado com sobrevoltagem, subvoltagem
Dispositivo de protecção contra sobrecorrência, sobrecorrência e sobre temperatura.
◆Uma fechadura de segurança única é concebida para proteger o operador dos danos causados pela radiação.
◆Adotar uma gama mais ampla de valores kv e resolver o problema de dificuldade da gama radiográfica curta.
◆ Função de atraso de exposição ------ o tempo de atraso pode ser definido em menos de 10 minutos para manter o operador seguro no local de trabalho.
◆ Compatibilizar com vários geradores e funcionar de forma fiável.
◆O número de exposições pode ser acumulado.
(Depois de a unidade estar pronta, mas antes de pressionar a tecla "ON", pode-se pressionar a tecla "A" (tecla de atraso) três vezes para verificar o número de exposições e pressionar qualquer tecla para regressar.)
◆Com saída de lâmpada de aviso de raios e cabo de ligação do terminal de bloqueio porta-máquina.
(Bloqueio porta-máquina, quando a porta principal se abre, o instrumento corta automaticamente a alta tensão para proteger o operador)

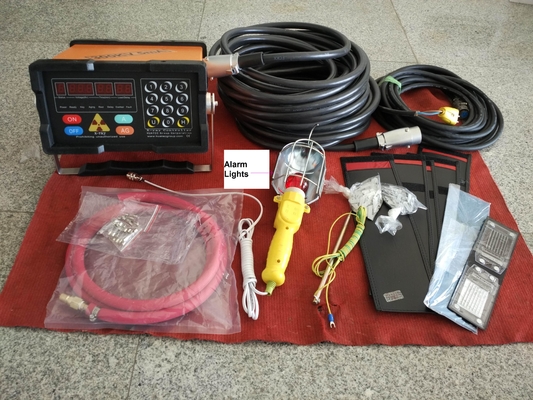

Entrega padrão
Tubos de raios-X cerâmicos direcionais 1 Pcs
Gerador 1 conjunto
Ligação de cabo de alta tensão25 metros 1 pcs
Controlador 1 Conjunto
Cabo de alimentação 10 metros 1 Pcs
Cabo de ligação à terra 5 metros 1 Pcs
Acessórios
1 Conjunto ((Incluindo: lâmpada de alarme, 1 peça; carta de chumbo, 1 caixa; fitas escuras de filme, 5 peças; tela de intensificação, 5 peças; penetrímetro de fio (IQI) 1 conjunto; fusível, 1 peça)
