Detalhes do produto:
|
Parâmetros (μm): | Ra, Rz, Rq, Rt | Comprimento da travessia (mm): | 6 |
---|---|---|---|
Comprimento da amostragem (mm): | 0.25, 0.80, 2.50 | Duração da avaliação (mm): | 1.25, 4.0, 5.0 |
erro da exposição: | ± 10 nm + 0,1 A | ||
Destacar: | 5.0 mm Teste de rugosidade da superfície,Teste de rugosidade de superfície de bolso,Teste de rugosidade da superfície industrial |

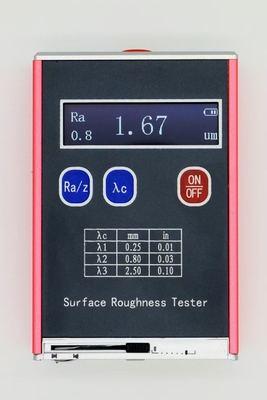

SRT-5000B Tester de rugosidade de superfície portátil de tamanho de bolso Ra, Rz, Rt, Rq
De tamanho de bolsoSRT-5000B é uma nova geração da série de testadores de rugosidade de superfície, com alta precisão, ampla aplicação, operação simples, portabilidade e desempenho estável.O testador é amplamente utilizado na medição da rugosidade da superfície de vários metais e não-metaisA sua estrutura integrada de sensores e corpo principal e o seu design manual tornam-na adequada para ser utilizada em locais de produção.
Parâmetros (μm) | Ra, Rz, Rq, Rt |
Comprimento da travessia (mm) | 6 |
Comprimento da amostragem (mm) |
0.25, 0.80, 2.50 |
Duração da avaliação (mm) | 1.25, 4.0, 5.0 |
Distância de medição (μm) |
Ra, Rq: 0,05 ~ 15.0 Rz, Rt: 0,1 ~ 50 |
Erro de exibição | ± 10 nm + 0,1 A |
Repetitividade do valor exibido | < 6% |
Estilha |
Diamante de ponta Rádio:10 μm±1 μm Ângulo da ponta do diamante: |
Força de medição estacionária e suas variações do lápis |
Força de medição estacionária: ≤ 0,016N Variação da força de medição: ≤ 800N/m |
Pressão do sensor dependente do deslizamento | ≤ 0,5N |
Bateria | 3Bateria de iões de lítio de 7 V |
Dimensões globais | 106 mm × 70 mm × 24 mm |
Peso do hospedeiro | 200 g |
Condições de funcionamento |
Temperatura: -20°C-40°C Humidade relativa: < 90% Sem vibração; sem meios corrosivos |
Condições de armazenagem |
Temperatura: -25°C-60°C Humidade relativa: < 90% |
Quando o sensor é accionado por um condutor para fazer um movimento linear uniforme ao longo da superfície de ensaio,o lápis que toca a superfície de trabalho move-se para cima e para baixo ao longo da superfície de trabalho perpendicularmenteO seu movimento é convertido em sinais elétricos, que são amplificados, filtrados e transformados em sinais digitais através de A/D. Os sinais são então processados pela CPU em Ra, Rz,Valores Rq e Rt e, em seguida, exibidos na tela.
Ra (μm) | Rz (μm) | comprimento de amostragem λc (mm) |
> 5 ~ 10 | > 20 ~ 40 | 2.5 |
> 2,5 ~ 5 | > 10 ~ 20 | |
> 1,25 ~ 2.5 | > 6,3 ~ 10 | 0.8 |
> 0,63 ~ 1.25 | > 3,2 ~ 6.3 | |
> 0,32 ~ 0.63 | > 1,6 ~ 3.2 | |
> 0,25 ~ 0.32 | > 1,25 ~ 1.6 | 0.25 |
> 0,20 ~ 0.25 > 0,16 ~ 0.20 |
> 1,0 ~ 1.25 > 0,8 ~ 1.0 |
|
> 0,125 ~ 0.16 > 0,1 ~ 0.125 > 0,08 ~ 0.1 |
> 0,63 ~ 0.8 > 0,5 ~ 0.63 > 0,4 ~ 0.5 |
|
> 0,063 ~ 0.08 > 0,05 ~ 0.063 > 0,04 ~ 0.05 |
> 0,32 ~ 0.4 > 0,25 ~ 0.32 > 0,2 ~ 0.25 |
|
> 0,032 ~ 0.04 > 0,025 ~ 0.032 > 0,02 ~ 0.025 |
> 0,16 ~ 0.2 > 0,125 ~ 0.16 > 0,1 ~ 0.125 |
Parte | Quantidade | Notas | |
Padrão | SRT-5000B do anfitrião | 1 | |
Adaptador de alimentação de 5 V AC | 1 | ||
Cabo USB | 1 | ||
Manual de utilização | 1 | ||
Cartão de garantia | 1 | ||
Certificado de calibração | 1 | ||
Lista de embalagens | 1 | ||
Certificado qualificado | 1 | ||
Caixa de equipamento | 1 | ||
Opcional | Modelo padrão de amostra | 1 | |
Suporte de vidro | 1 |
