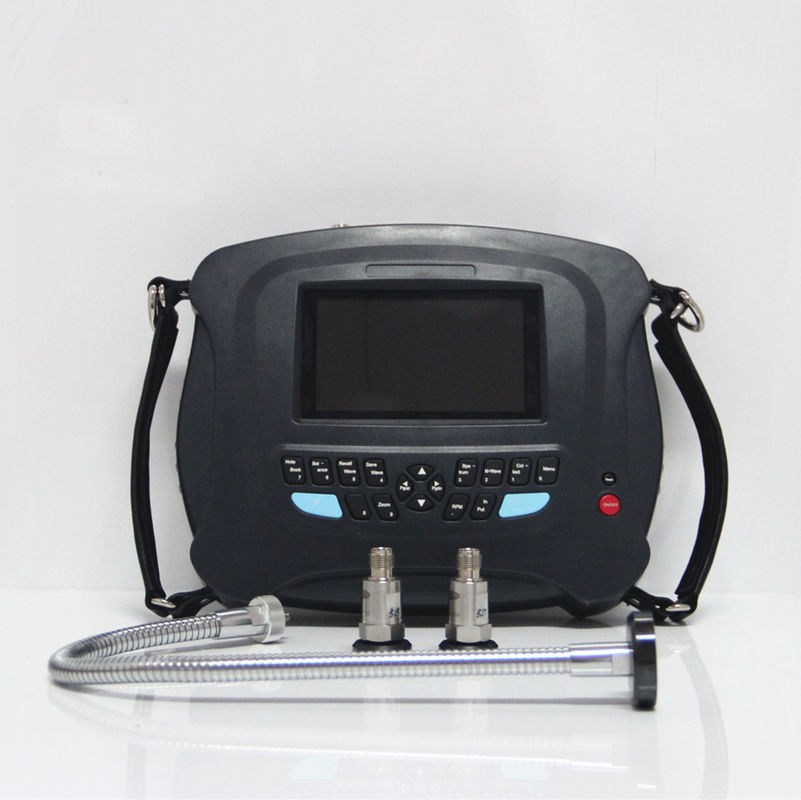

HG904A 2 Recolhedor de dados de canal / Analisador de diagnóstico / Equilibrador de fase de vibração

HG904A 2 Recolhedor de dados de canal / Analisador de diagnóstico / Equilibrador de fase de vibração

O desequilíbrio é uma das principais causas das vibrações das máquinas, e estima-se que cerca de 50% de todas as falhas sejam causadas pelo desequilíbrio dos rotores.O melhor meio para se livrar do desequilíbrio mecânico é o equilíbrio no local.NovosO HG904A Machinery Analyzer/Balancer é especialmente útil para este fim. Pode medir a intensidade da vibração; diagnosticar a causa da vibração analisando o espectro de frequência.Também pode ser usado para medir a velocidade de rotação e a fase de vibração, e para calcular o peso e a localização do desequilíbrio.

Intervalos de amplitude e resposta de frequência para a medição global das vibrações:

FEquações:

• Fácil de usar
• Ilustração vetorial, o processo de equilíbrio e o resultado são claramente mostrados de uma só vez
• Armazenamento de dados de equilíbrio de 10 rotores
• Selecionável da massa de ensaio remover ou permanecer
• Descomposição do resultado de equilíbrio em dois locais atribuídos
• Intervalo de peso de ensaio calculado em função do peso do rotor, da velocidade de rotação, do raio e do grau de balança exigido
• Validade da massa de ensaio julgada automaticamente
• Medição de RPM, amplitude e fase
• AD:16 bits
• No local 400,800,1600,3200,6400,12800 linhas FFT espectro e função de diagnóstico
• Recolha simultânea de dados por dois canais
• Demodulação de envelopes de hardware para diagnóstico de rolamentos e engrenagens
• Função de transferência para medição da frequência natural
• Exibição de forma de onda e espectro por LCD grande
• Armazenamento dos valores de vibração e da forma de onda da vibração

Condição de funcionamento

• Intervalo de temperatura: de 5°C a 50°C
• Umidade relativa:<85%, insaturados
• Sem gases cáusticos
• Sem forte campo elétrico-magnético e forte impacto

Especificações:

• Intervalo de velocidade de rotação para equilíbrio dinâmico: 70-13.000 r/min
• Selecionável para autonomia automática e autonomia manual
• Precisão de medição das vibrações: 5 %

Sensores: acelerômetro piezoelétrico, velocidade de magnetoelectricidade, deslocamento Eddy, etc.

• 8^A- filtro anti-aliasing de elipse de ordem, filtro de passagem de banda RPM
• sinal de entrada:Acelerômetro, PICe tensão

• Espaço de frequência da análise do espectro: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz apenas para amostragem de um canal(Análise do espectro 35KHz),

51.2KHz para amostragem de dois canais(Análise do espectro 20KHz)).

• Armazenamento de dados: 8G

• Bloco de notas: 10 códigos de condição para inspecção visual
• Saída: USB para comunicação com PC
• Potência: bateria recarregável Ni-MH durante 8 horas de funcionamento contínuo, aviso de baixa bateria
• Ambiente de funcionamento: 0~55^oC, 90% de humidade não condensante
• Medição da velocidade de rotação com sensor de fotocélula
• Faixa dinâmica: 60 dB com faixa de ganho ajustável de 48 dB
• Dimensões: 21×13×4 cm; Peso: 1,2 kg (incluindo baterias)

•



  Lista de embalagens

  NovosHG904A Coletor de dados de vibração 1
  Acelerômetro 2
  Montura magnética 2
  Proba de extensão de aço 1
  Carregador de bateria 1
  Cabo de acelerômetro 3
  USBCabo de comunicação 1
  Módulo de equilíbrio 1

  Sensor Tacho/Trigger e cabo 1
  Conjunto de papel refletor 1
  Guia de início rápido 1
  Software CD 1
  Certificados de HG904A e sensores 3
  Carregando a mala 1
