Ecrã de cores OLED Medidor de espessura ultra-sônica A & B ao vivo Scan Single & Dual Element Probe

Ecrã de cores OLED Medidor de espessura ultra-sônica A & B ao vivo Scan Single & Dual Element Probe
Ecrã de cores OLED Medidor de espessura ultra-sônica A & B ao vivo Scan Single & Dual Element Probe Ecrã de cores OLED Medidor de espessura ultra-sônica A & B ao vivo Scan Single & Dual Element Probe

Imagem Grande :  Ecrã de cores OLED Medidor de espessura ultra-sônica A & B ao vivo Scan Single & Dual Element Probe

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO，CE，Gost
Número do modelo: TG-4900DL
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Detalhes da embalagem: na caixa de alta qualidade
Tempo de entrega: 3-7 dias
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 100 conjuntos por mês
Contato

Ecrã de cores OLED Medidor de espessura ultra-sônica A & B ao vivo Scan Single & Dual Element Probe

descrição
Nome do produto: calibre de espessura ultrassônico Largura de banda: 1MHz20MHz
Resolução: X.X ((0,1 mm)、X.XX ((0,01 mm) X.XXX ((0,001 mm) Faixa de medição: 0.153200mm (aço carbono de onda longitudinal)
Destacar:

Medidor de espessura por ultra-som de varredura em tempo real

,

Medidor de espessura por ultra-som de varredura A&B

,

Medidor de espessura ultra-sônico de dois elementos

Ecrã de cores OLED Medidor de espessura ultra-sônica A & B ao vivo Scan Single & Dual Element Probe

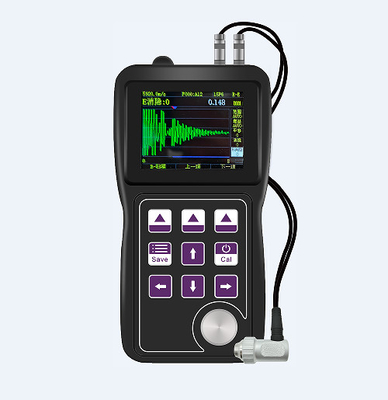

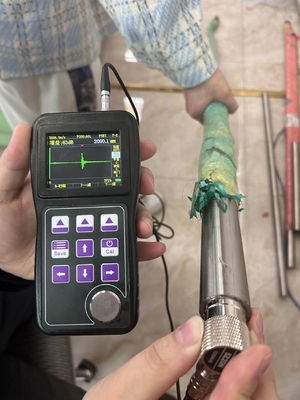

Medidor de espessura ultra-sônico TG-4900DLDesenvolvido e produzido pelo Grupo HUATEC, adota um ecrã OLED a cores, que tem as funções de snapshot de varredura A e função de espessura de varredura B, medição de espessura através de revestimento,armazenamento de dados de grande capacidade e assim por dianteBaseado no princípio da medição por ultra-som, é um instrumento de ensaio industrial não destrutivo portátil com alta precisão e alta resolução.

Todos os modelos desta série de instrumentos estão equipados com a função de instantâneo de escaneamento A de série,que podem ajudar os utilizadores a controlar melhor a medição e evitar medições erradas causadas pelos fatores do próprio material.

Parâmetros básicos

Largura de banda1MHz20MHz
Recebimento de ganhos96dB, ritmo de passo 1dB ou 6dB
FiltroBanda larga, 5M, 10M, 15M
Taxa de atualização4Hz, 8Hz, 16Hz, 24Hz
ResoluçãoX.X ((0,1 mm),X.XX ((0,01 mm) X.XXX ((0,001 mm)
Faixa de medição0.153200mm (aço carbono de onda longitudinal)
Modo de visualizaçãoNormal, diferença, valorização máxima
Modo de detecçãoOnda completa, meia onda positiva, meia onda negativa, RF, Inverter para RF
Modo de mediçãoP-E ((pulso-eco), E-E ((eco-eco)
Modo de calibraçãoCalibração automática do ponto zero, calibração automática da velocidade do som
Armazenamento de dados520 arquivos podem ser salvos, e cada arquivo pode gravar 252 conjuntos de valores de espessura
Funções auxiliaresAuto Gain, Auto Range, Auto Blanking E, Auto Freeze, Auto Shutdown (hibernação), Alarme buzzer, comunicação com computador superior
Interface da sondaLEMO-00C5
Tipo de sondaCristal único, cristal duplo.
Modo de pulsoOndas quadradas, ondas de dois lados
Tensão de transmissão25 ̊ 300 V, 25 V passo a passo
Largura do pulso25 ̊300ns, 5 ̊n passo
Interface de saídaMINI USB, exportação de dados para o computador host
Método de entradaIntrodução de combinação de teclas, suporte ao reconhecimento de pressão curta e de pressão longa
Ecrã de exibição2.4 polegadas 320×240 IPS_LCD
BateriaDuas baterias AA de 1,5 V
Tamanho153 mm × 76 mm × 37 mm
Peso228g, sem bateria.
LínguaChinês, Inglês.
UnidadeSistema métrico, sistema inglês
Intervalo de temperatura de funcionamento-10°C55°C


Configurações padrão

NomeQuantidade
Hospedeiro TG-4900DL1
sondaOpcional
Bateria alcalina2
Agente de acoplamento1
Caixa de vedação de instrumentos1
Manual do utilizador1
Cartão de garantia do produto1
Certificado de produto1












Configurações opcionais

TG-4900DL Selecção da amostra
Modelo5PΦ105Z20N15P6
Tipocristal duplo5Mcristal único5Mcristal único15M
Frequência5 MHz5 MHz15 MHz
Diâmetro da área de contacto10 mm20 mm6.35mm
Faixa de medição1 ~ 400,0 mm4 ‰ 3200,0 mm0.15 ∙ 25.0 mm

Temperatura de contacto admissível

-10°C a 70°C-10°C a 70°C-10°C a 70°C


Características do produto

  • Interface em inglês é opcional
  • Suporta duas unidades de espessura: mm e polegada
  • Suporta desligamento automático programado e estado de espera
  • O brilho do ecrã pode ser ajustado para se adaptar a diferentes ambientes de medição
  • Quando a sonda está acoplada à peça, o valor da espessura é exibido em letra branca
  • Modo de valor extremo: capturar o valor máximo e mínimo durante o processo de medição
  • Função de armazenamento de dados de grande capacidade: pode armazenar 90000 valores de espessura (opcional)
  • Pode penetrar no revestimento na superfície da peça de trabalho e medir diretamente a espessura do substrato da peça de trabalho (opcional)
  • Auto-Gain e Auto-Gate: O eco de medição automático é exibido na interface A-scan
  • Quando o valor medido mudar de verde para branco, será acompanhado por um toque de toque
  • Alarme de espessura: o limite de espessura do alarme pode ser definido, e a cor de leitura de espessura pode ser alterada dinamicamente durante o alarme
  • Função de espessura do B-scan: O utilizador pode observar directamente a alteração da espessura da peça de trabalho com o tempo no ecrã
  • Modo de diferença: obter a diferença entre a espessura medida em corrente e a espessura nominal e a percentagem entre a diferença e a espessura nominal
  • Resolução de medição selecionável pelo utilizador: X.XXX, X.XXX e X.X em métricas, X.XXXX, X.XXX e X.XX em imperiais
  • Função de instantâneo A-scan: os utilizadores podem ver directamente a forma de onda do sinal ultra-sônico no ecrã para verificar se a leitura de espessura é correcta,Analisar a causa do problema e ajudar os utilizadores a encontrar uma solução para o problemaEcrã de cores OLED Medidor de espessura ultra-sônica A & B ao vivo Scan Single & Dual Element Probe 0
