Detector de falhas magnético de bateria de inversor AC/DC

Equipamento de Teste de Partículas Magnéticas Resistente à Abrasão Yoke Eletromagnético Inversor AC/DC Detector de Defeitos de Bateria

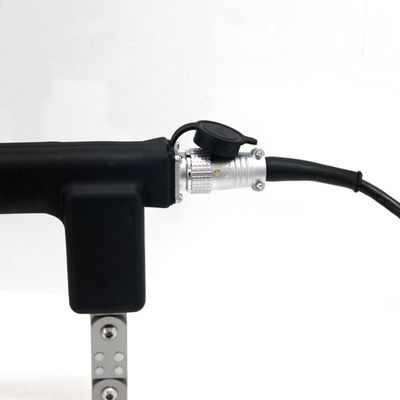

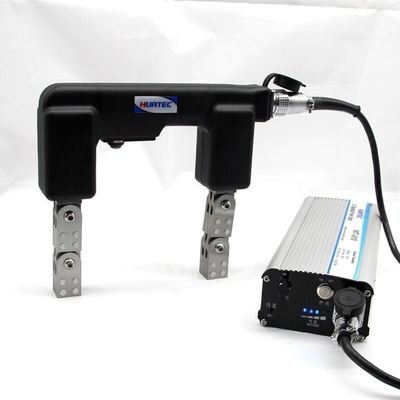

Yoke Eletromagnético Inversor AC/DC Detector de Defeitos Magnéticos de Bateria Yoke HCDX-Y7L

O HCDX-Y7L é um yoke magnético alimentado por bateria inversora DC-AC durável e de alta resistência, projetado para detectar indicações de superfície e subsuperfície nas aplicações mais robustas.

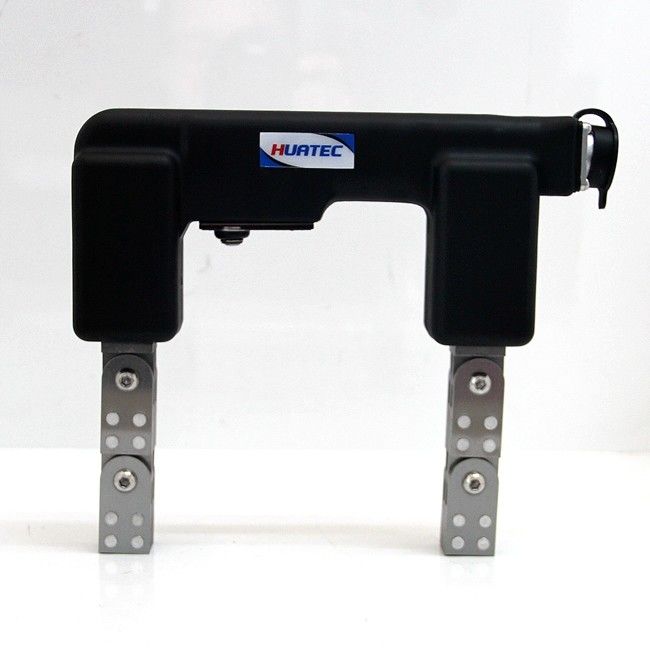

Com construção selada resistente a produtos químicos, pernas articuladas para se adaptarem a qualquer formato de peça e um cabo robusto de doze pés com alívio de tensão para uso em campo, o HCDX-Y7L é ideal para inspeção de soldas e outros testes remotos.

Os controles de estado sólido permitem que o operador use campos magnéticos AC para indicações de superfície ou campos magnéticos DC para indicações subsuperficiais para atender a todas as necessidades de inspeção.

Este instrumento está em conformidade com os requisitos padrão de JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024."condição técnica do detector de defeitos de yoke eletromagnético".

Características do produto

Construção selada e durável

Resistente a produtos químicos e abrasão

Opções de operação AC e DC para inspeção de superfície e subsuperfície

Excede as especificações de elevação da ASTM

A fonte de alimentação de magnetização AC (bateria inversora DC-AC) possui as funções de regulação de tensão, sobrecarga, sobrecorrente e descarga excessiva.

Quando a força de elevação não é suficiente, a energia é cortada automaticamente para garantir a sensibilidade da detecção de defeitos.

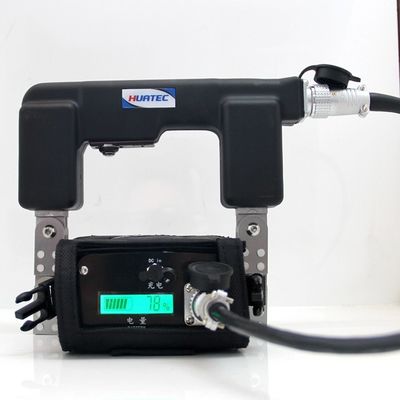

A função de exibição de energia pode exibir a energia atual da bateria e possui a função de alarme sonoro e luminoso.

Chip de microcomputador embutido para estabilizar a tensão de saída e garantir a sensibilidade da detecção.

Magnetização ajustável

Bolsa de cintura de trabalho especial pode transportar bateria, suspensão magnética, agente de contraste, sonda de yoke, etc.

Guia de modelos

 Parâmetro técnico
Temperatura de trabalho: -10 ~ +40 C
Temperatura de armazenamento: -20 ~ 50 C
Umidade relativa: <80% sem condensação
Aumento da temperatura de trabalho: <18 C
Taxa de carga temporária: >50%
Sensibilidade: A1 peça de teste padrão ranhura 15/50 claramente exibida.
Potência mínima AC de elevação: >4,5kg (44N)
Potência mínima DC de elevação: >18,1kg (177N)
Configuração padrão:
HCDX-Y7L
Host do detector de defeitos de pó magnético 1
Linha de energia 1

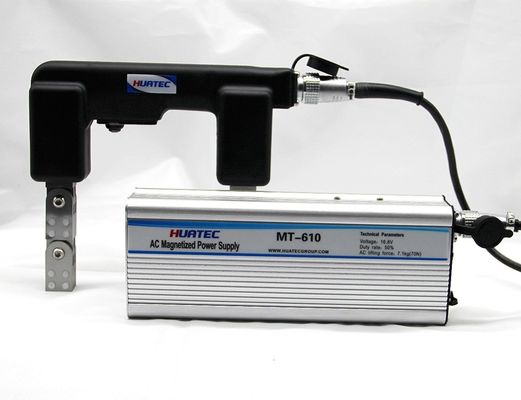

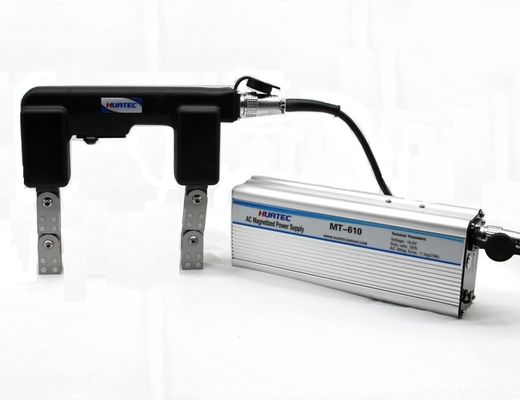

Pacote de bateria inversora DC-AC recarregável MT600 (fonte de alimentação de magnetização AC) 1
Mochila de energia AC 1
Adaptador de energia 1
Linha de conexão de saída AC 1

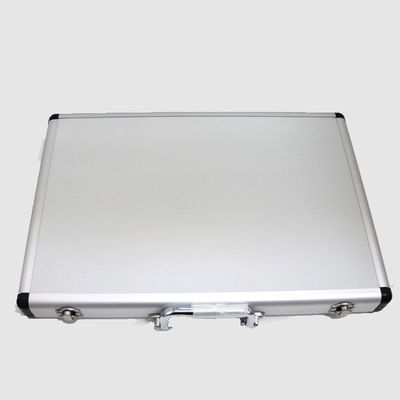

Caixa de instrumentos 1
Exemplos de defeitos:                                                 Localização do defeito:
Inclusões Costuras                                                    Superfície e subsuperfície Ideal para: Fissuras de fadiga
Fissuras de encolhimento Rasgos Dobras                                        Testes de campo inspeções de vasos
Escória de soldagem Fissuras de retificação                                  Inspeções em serviço
Fissuras de têmpera                                                    Ambientes exigentes
                                                                                 Inspeção de solda
Opcional do pacote de bateria tabela:
