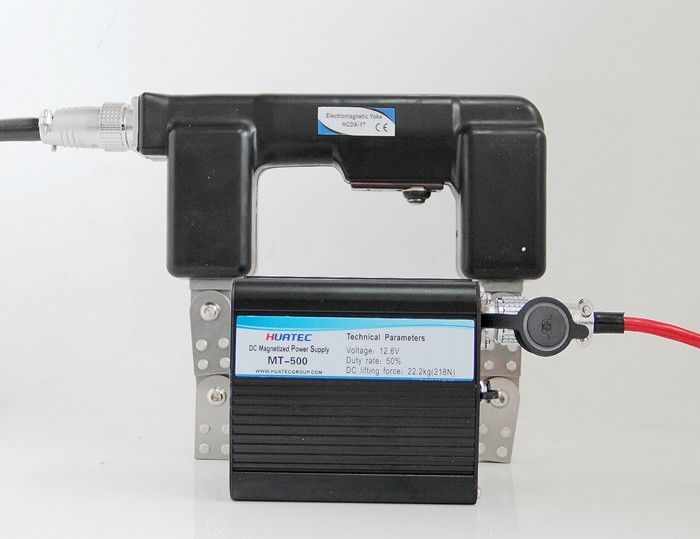

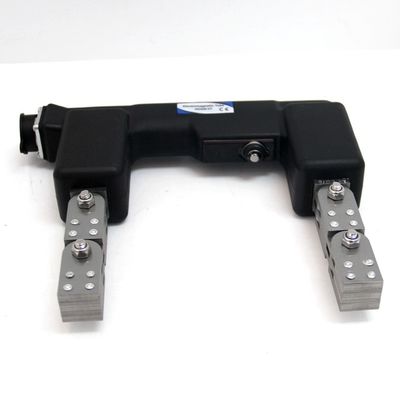

Detector de falhas magnético portátil Jugo eletromagnético AC/DC Jugo útil HCDX-Y7T

Uma visão geral do jugo AC/DC eletromagnético

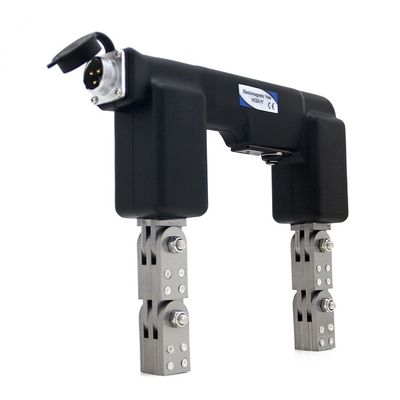

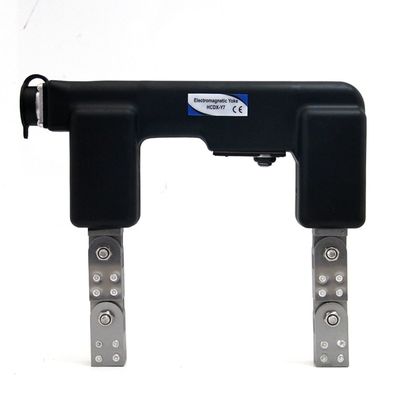

Handy Magna Yoke Modelo HCDX-Y7T, detector de falhas de partículas magnéticas de tipo de carregamento tem as características de estrutura compacta, layout razoável, pequeno tamanho, peso leve e portabilidade conveniente.O detector de falhas pode ser usado diretamente em corrente alternada, e também pode ser usado para fonte de alimentação de magnetização de CA (bateria de CA) e fonte de alimentação magnetizada de CC (bateria de inversor DC-AC), que é eficiente e portátil.É adequado para inspecção de solda do cascoEste instrumento é adequado para peças de estruturas de aço de energia, metalurgia, petroquímica,Máquinas e outras indústrias, tais como caldeira, recipiente de pressão, tubo de pressão, solda do corpo do navio e estrutura de soldagem de vários tipos de superfície de material ferromagnético e detecção de defeito de partículas magnéticas de defeito próximo da superfície.

Este instrumento está em conformidade com os requisitos normalizados da norma JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."condição técnica do detector de falhas de jugo eletromagnético".

Características do produto

Completado, fechado, construção durável

Resistente a produtos químicos e à abrasão

Projeto da bateria do inversor CC-CA, opções de funcionamento AC e DC para inspecção de superfície e sub-superfície

Excebe as especificações de elevação ASTM

Os três modos de alimentação podem ser escolhidos livremente:

Existem lugares diretamente ligados à fonte de alimentação AC, que podem ser diretamente ligados à fonte de alimentação AC.

É possível utilizar uma fonte de alimentação magnetizada AC (bateria de inversor DC-AC) para fornecer energia AC sem qualquer inserção direta na fonte de alimentação AC.

A fonte de alimentação de magnetização de CC (bateria de CC) pode ser usada para realizar a função de magnetização de CC.

A fonte de alimentação magnetizante de CA (pacote de baterias de inversor DC-AC) tem as funções de regulação de tensão, sobrecarga, sobre corrente e sobre descarga.

Quando a força de elevação não for suficiente, a energia é automaticamente cortada para garantir a sensibilidade da detecção de falhas.

A função de exibição de potência pode exibir a potência da bateria atual e tem a função de alarme de som e luz.

Construído num chip de microcomputador para estabilizar a tensão de saída e garantir a sensibilidade de detecção.

Magnetizadores ajustáveis

O saco de cintura de trabalho especial pode transportar bateria, suspensão magnética, agente de contraste, sonda de jugo, etc.

Guia modelo

Parâmetro técnico
Temperatura de funcionamento: -10 ~ +40 C
Temperatura de armazenamento: -20 ~ 50 C
Humidade relativa: < 80% não condensação
Aumento da temperatura de trabalho: < 18 C
Taxa de carga temporária: > 50%
Sensibilidade: peça de ensaio padrão A1 com ranhura 15/50 claramente exibida.
Potência AC mínima de elevação: > 4,5 kg (44N)
Potência de elevação mínima de corrente contínua: > 18,1 kg (177 N)

Configuração normal:
HCDX...Y7T

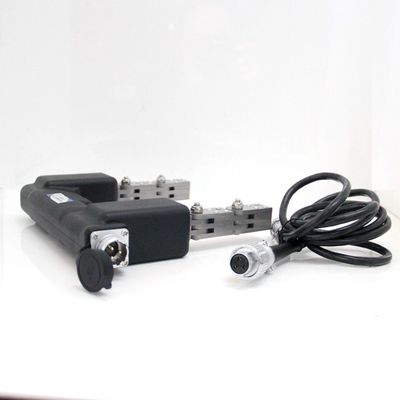

Detector de falhas de pó magnético hospedeiro 1

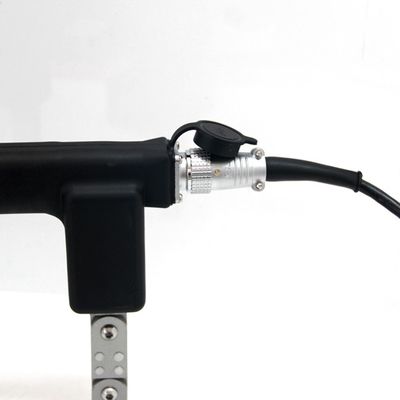

Linha de alimentação 1

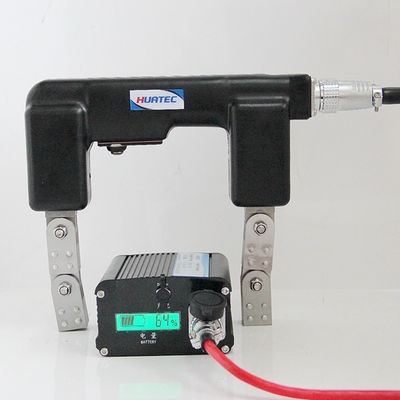

Pacote de baterias de inversor DC-AC recarregável MT610 (fornecimento de energia de magnetização AC) 1

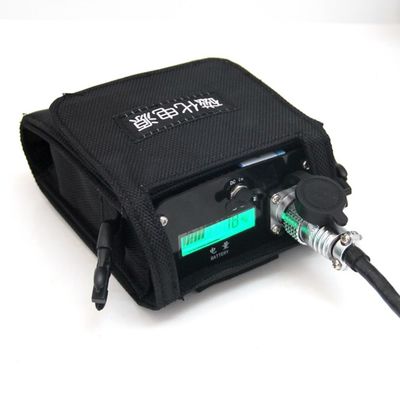

Mochila de alimentação AC 1
Adaptador de alimentação 1
Linha de ligação de saída AC 1

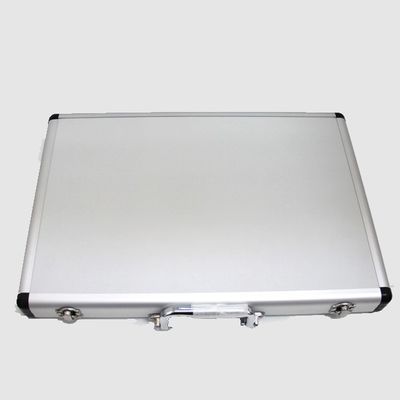

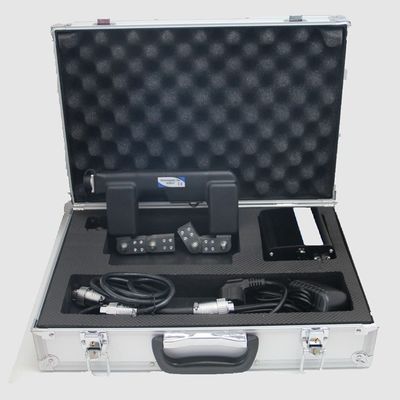

Caixa de instrumentos 1
Exemplos de defeito:Localização do defeito:
Inclusões Secções Superfície e subsuperfície Ideal para: rachaduras de fadiga
Rincir rachaduras Lágrimas Virais Ensaios de campo inspecções de potes
Escória de soldadura Fissuras de moagem Inspecções em serviço
Apagamento de rachaduras Ambientes exigentes

Inspecção da solda
