Equipamento de ensaio de partículas magnéticas seladas sólidas

Equipamento de ensaio de partículas magnéticas seladas sólidas Detector de falhas magnéticas portáteis Jugo eletromagnético AC/DC Jugo útil

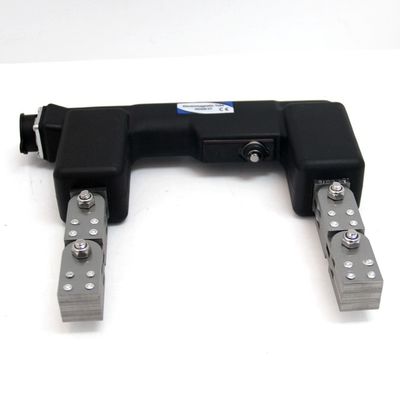

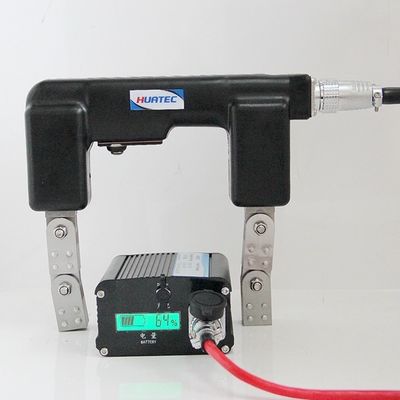

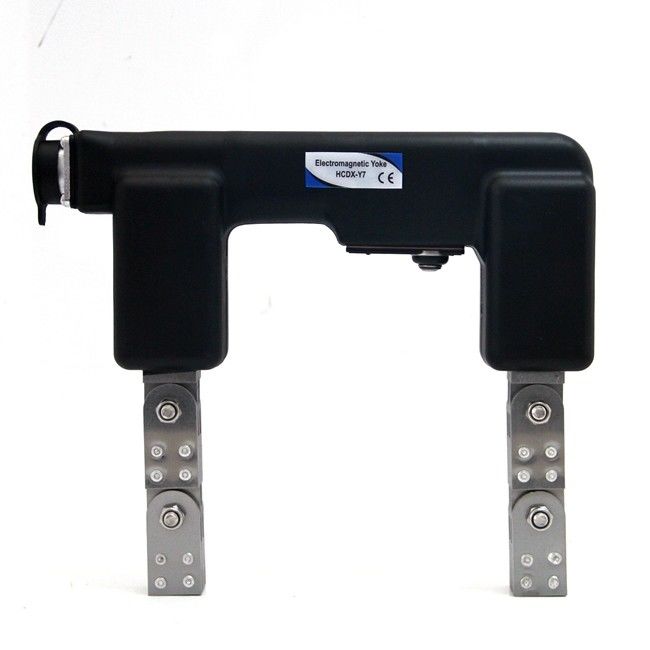

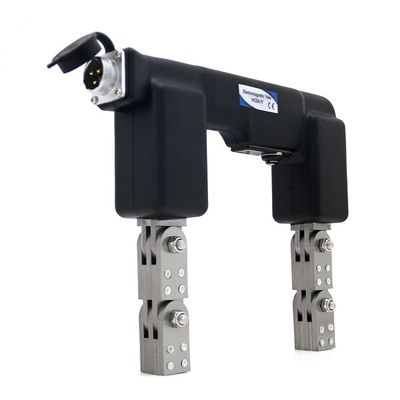

Yoke eletromagnético AC/DC Handy Magna Yoke Detector de falhas magnéticas HCDX-Y7

O HCDX-Y7 é um jugo durável, AC/DC, alimentado por bateria projetado para detectar indicações de superfície e sub-superfície nas aplicações mais resistentes.

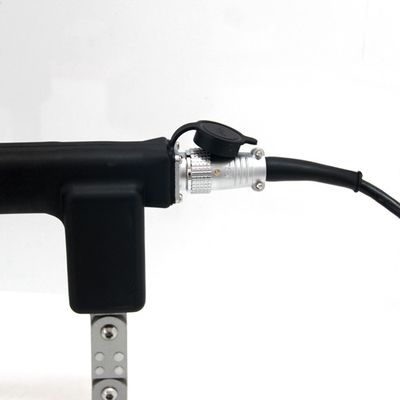

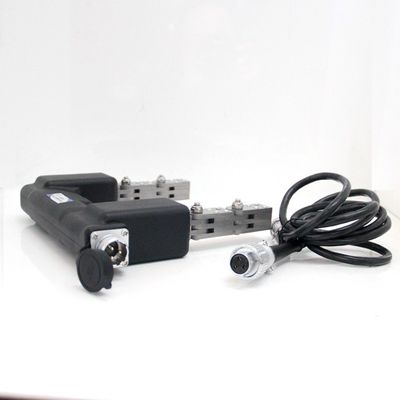

Com uma construção selada e resistente a produtos químicos, pernas articuladas para contornar qualquer forma de peça e um cabo robusto de 12 pés para uso em campo,O HCDX-Y7 é ideal para inspeção de soldas e outros testes remotos.

Os comandos em estado sólido permitem ao operador utilizar campos magnéticos AC para as indicações de superfície ou campos magnéticos DC para as indicações de sub-superfície para satisfazer todas as necessidades de inspecção.

Características do produto

Em conformidade com a norma JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024

Construção sólida, fechada e durável

Resistente a produtos químicos e à abrasão

Opções de funcionamento AC e DC para inspecção de superfície e sub-superfície

Excebe as especificações de elevação ASTM

Existem lugares diretamente ligados à fonte de alimentação AC, que podem ser diretamente ligados à fonte de alimentação AC.

É possível utilizar uma fonte de alimentação magnetizada AC (bateria de inversor DC-AC) para fornecer energia AC sem qualquer inserção direta na fonte de alimentação AC.

A fonte de alimentação de magnetização de CC (bateria de CC) pode ser usada para realizar a função de magnetização de CC.

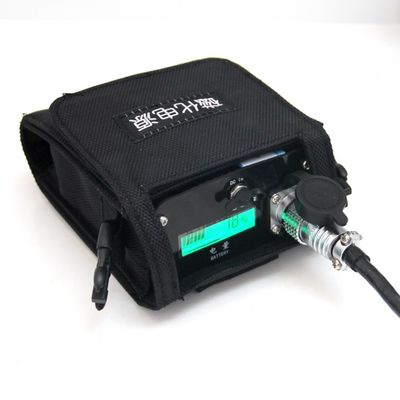

A função de exibição de potência pode exibir a potência da bateria atual e tem a função de alarme de som e luz.

Construído num chip de microcomputador para estabilizar a tensão de saída e garantir a sensibilidade de detecção.

Magnetizadores ajustáveis

O saco de cintura de trabalho especial pode transportar bateria, suspensão magnética, agente de contraste, sonda de jugo, etc.

Guia modelo

HCDX-Y7

Parâmetro técnico
Temperatura de funcionamento: -10 ~ +40 C
Temperatura de armazenamento: -20 ~ 50 C
Humidade relativa: < 80% não condensação
Aumento da temperatura de trabalho: < 18 C
Taxa de carga temporária: > 50%
Sensibilidade: peça de ensaio padrão A1 com ranhura 15/50 claramente exibida.
Potência AC mínima de elevação: > 4,5 kg (44N)
Potência de elevação mínima de corrente contínua: > 18,1 kg (177 N)

Configuração normal:
HCDX...Y7
Detector de falhas de pó magnético hospedeiro 1
Linha de alimentação 1
Bateria recarregável de corrente contínua (alimentação magnética de corrente contínua) 1
Mochila de alimentação em corrente contínua 1
Adaptador de alimentação 1
Linha de ligação de saída de corrente contínua 1

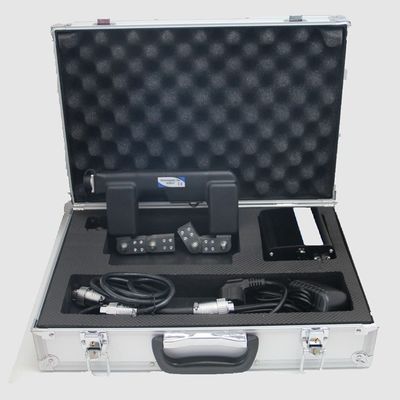

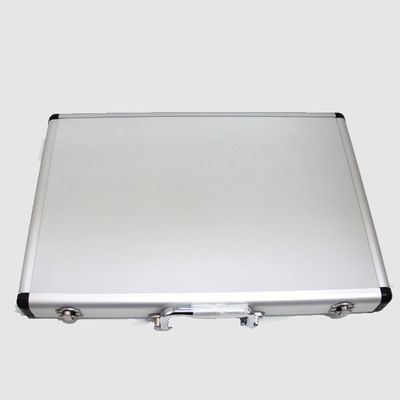

Caixa de instrumentos 1
Exemplos de defeito:Localização do defeito:
Inclusões Secções Superfície e subsuperfície Ideal para: rachaduras de fadiga
Rincir rachaduras Lágrimas Virais Ensaios de campo inspecções de potes
Escória de soldadura Fissuras de moagem Inspecções em serviço
Apagamento de rachaduras Ambientes exigentes
Inspecção da solda
