O calibrador da vibração de Digitas calibra o verificador ISO10816 HG-5010 da vibração do analisador da vibração do medidor de vibração

O calibrador da vibração de Digitas calibra o verificador ISO10816 HG-5010 da vibração do analisador da vibração do medidor de vibração

Pedido para o calibrador da vibração de ISO10816 HG-5010:

1.Can seja usado para calibrar o acelerômetro da vibração, o transdutor da velocidade e da proximidade e igualmente os instrumentos de medição da vibração. Sinais padrão do seno na frequência 10, 20, 40, 80, 160, 320, 640 e 1280 hertz

2.Can seja gerado do calibrador a amplitude da aceleração, da velocidade e do deslocamento

3.Can seja definido através dos potenciômetros e mostrado em indicações digitais. A vibração horizontal ou vertical pode ser gerada.

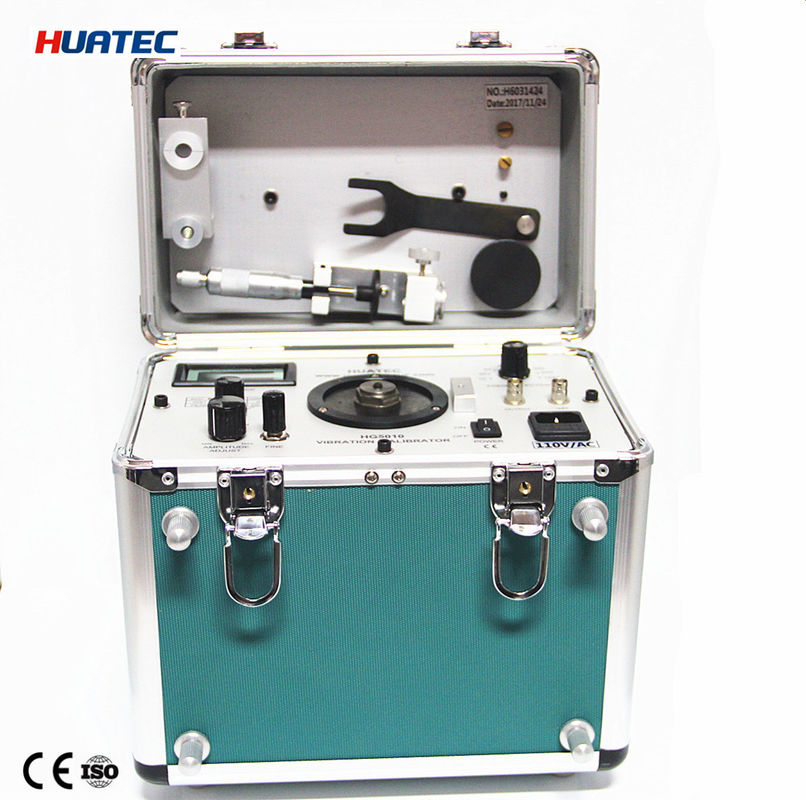

O calibrador da vibração 4.HG-5010 combina o gerador de sinal do seno, o amplificador de potência, o transdutor padrão e um abanador em um e caracteriza um volume pequeno, uma precisão alta e uma operação fácil. Pode ser usado no laboratório ou no local.

5. Standard internacionais: ISO10816

Especificações:

Frequência: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01%

Unidade:

Aceleração: m/s2 (PICO)

Velocidade: mm/s (RMS)

Deslocamento: um (PK-PK)

Precisão da amplitude:

Aceleração (30m/s2 PK, 80Hz) 40Hz a 320Hz + 0.3dB + 1digit

20Hz a 640Hz + 0.5dB +1digit

Velocidade (25mm/sec PK, 80Hz) 40Hz a 320Hz +0.5dB +1digit

Deslocamento (10μm PK-PK, 80Hz) 40Hz a 320Hz + 0.5dB + 1digit

Linearidades da ponta de prova da proximidade

Prode: escala das pontas de prova de 5mm e de 8mm: 0~4.0mm

Exposição: 3 exposiçãode ¹/₂ dígitos para a aceleração, a velocidade ou o deslocamento

Amplitude máxima da vibração e carga máxima:

Devido ao vibrostand usado no calibrador da vibração HG-5010 é um pouco pequeno, durante a calibração dos transdutores do peso diferente sob frequências que diferentes a amplitude da saída dos calibradores é igualmente diferente. A amplitude máxima da vibração e a carga máxima são relacionadas à aceleração máxima. Velocidade máxima e saída máxima do deslocamento geradas do calibrador sob alguma frequência e com algum peso do transdutor a ser calibrado. As figuras específicas podem ser consideradas na seguinte tabela.

Nota: Com frequência que mais alta o valor do deslocamento da vibração há muito pequeno tão não estará nenhuma saída do sinal da vibração do calibrador.

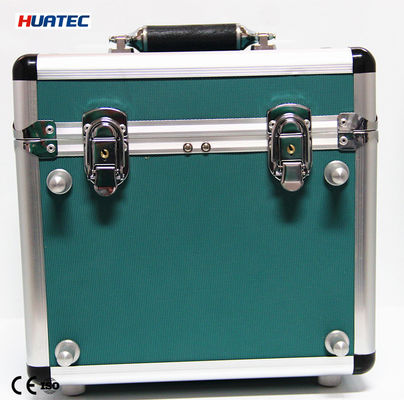

Tamanho: 280 x 180 x 250 (milímetro)

Peso: 20lb, 9kgs

Temperatura: Operação: 0^OC a 50 ^OC

Armazenamento: -20 ^OC a 70 ^OC

Umidade: 90% não - condensando-se

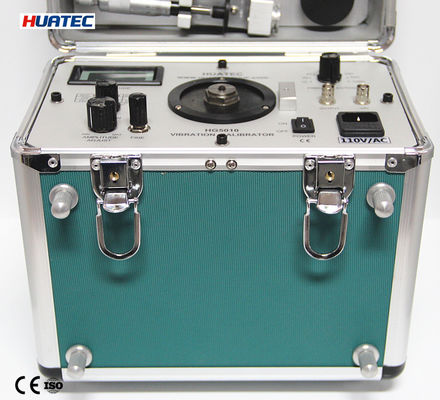

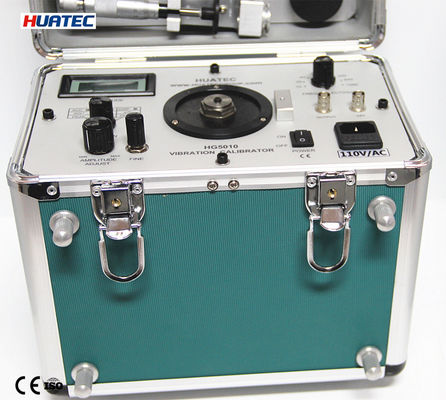

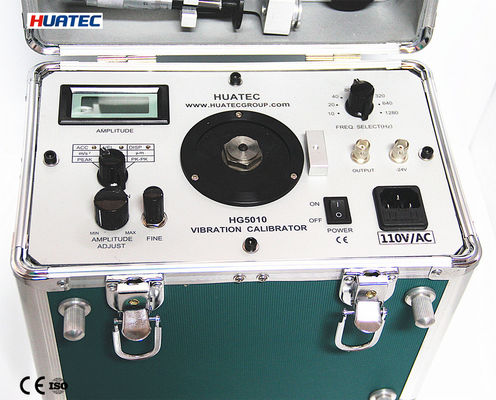

O painel de controle do calibrador da vibração HG-5010 é mostrado como o seguimento:

1 exposição da saída da amplitude da vibração que mostra a amplitude da saída diferente do sinal da vibração do calibrador

Potenciômetro de 2 calibrações

Interruptor de seleção de 3 funções que desloca a saída do calibrador à aceleração, à velocidade ou ao deslocamento

Potenciômetro 4 para ajustar a amplitude da saída

Ajustando o potenciômetro para mudar a amplitude da vibração da saída

5 ajustando o a amplitude da vibração da saída lentamente

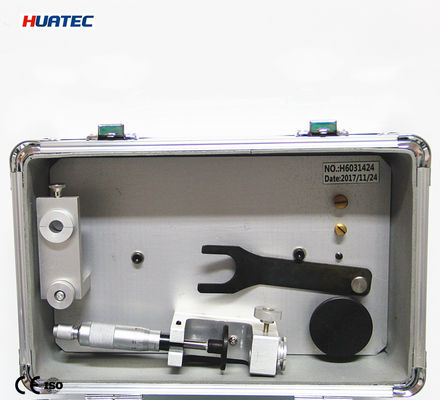

6 a tabela para fixar o transdutor a ser calibrado

7 o furo da linha para fixar o suporte da ponta de prova da proximidade

Durante a calibração da ponta de prova da proximidade, o suporte do transdutor é fixado no painel de controle através deste furo da linha.

Interruptor de alimentação 8 220 VAC

Soquete 9 para a entrada da alimentação CA de 220 V

Usado para conectar 220 alimentações CA de V.

10. Soquete para saídas de potência

Para monitorar a forma de onda do sinal de saída do amplificador de potência do calibrador.

Soquete da saída 11 – de 24 tensões de V

Fornecendo o poder – em 24 V para o proximitor durante a calibração da ponta de prova da proximidade.

Interruptor de seleção de 12 frequências
